ВИНАХІД
Патент Російської Федерації RU2171910

ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Толмачов В.М .; Боровиков С.Н .; Савчук А.Д .; Лесина Л.Л.
Ім'я патентовласника: Військовий інженерно-технічний університет
Адреса для листування: +191185, Санкт-Петербург, вул. Захаріївська, 22, ВІТУ, бюро з винахідництва і патентної роботі
Дата початку дії патенту: 2000.02.21

Гідроелектростанція призначена для перетворення енергії течії річки і може встановлюватися на будь-яких річках і працювати цілодобово. Гідроелектростанція містить встановлене в руслі споруда, що складається з фундаментної плити, бічних стін і перекриття з приміщенням для редуктора з електрогенератором над місцем установки гідроколеса. Спорудження перед водозабором має льодорізної опору і бонние мережі, а бічні стіни з боку входу води і її виходу мають розширення, що утворюють відповідно конфузорной, робочий і діффузорний канал. Одна з бічних стін має в робочому каналі секторний напівкруглий виріз під гідроколесо, яке встановлено в підшипникових вузлах вище дна річки і нижче кромки можливого крижаного покриву відповідно, нижньому - в фундаментної плити і верхньому - в перекритті. Гідроколесо виконано порожнистим, що складається з жорстко встановлених на валу двох паралельних горизонтальних дисків, по периферії яких і між ними рівномірно встановлені лопаті з довжиною не більше 2/3 його радіуса під кутом до нього від 0 до 180 ^o. Гідроколес зі своїми редукторами і електрогенераторами по довжині гідроелектростанції в її робочому каналі може бути декілька. Робочий канал зі входом і виходом води забезпечений затворами і насосної установкою. Пристрій розроблений таким чином збільшити надійність роботи і цілорічність використання.

ОПИС ВИНАХОДИ

Винахід відноситься до нетрадиційних електростанціям, які не переривають нормального перебігу річки, що не піднімає її рівень і не бояться льодових умов, тобто працюють однаково в літніх і зимових умовах. Електростанція може встановлюватися на будь-яких річках і мати достатні електричні потужності для постачання електроенергією прилеглих споживачів.

Відома гідравлічна турбіна [1], що містить встановлене в руслі річки споруда з гідроколеса з горизонтальною віссю обертання, і складається з жорстко закріплених на осі опорних дисків, між якими симетрично по колу встановлені лопаті з можливістю обертання на своїх осях, паралельних осі гідроколеса, які поділяють лопать на дві нерівні частини. Гідравлічна турбіна забезпечена бар'єрами, установленими попереду і ззаду гідроколеса і зануреними поперек потоку води на рівень осі гідроколеса.

Недоліком відомого пристрою [1], є складність гідроколеса з поворотними лопатями, які при роботі отримують механічні удари про свої упори. З причини безлічі поворотних вузлів, що працюють в водно-повітряному середовищі пристрій володіє низькою надійністю, і великою вартістю експлуатації та обслуговування. Цей пристрій не зможе працювати в зимових умовах при крижаному покриві.

Відомий гідроагрегат [2], який містить встановлене в руслі річки споруда з розташованими на горизонтальній осі гідроколеса, кінематично пов'язаних з електрогенератором. Гідроколесо забезпечено поворотними лопатями і системою їх повороту у вигляді рухомих і нерухомих щодо своїх осей шестерень c зубчастим співвідношенням 2/1, по периферії пов'язаних між собою ланцюговими передачами.

Недоліком відомого пристрою [2] є: складність гідроколеса з поворотними лопатями, численними поворотними вузлами і зубчастими колесами з ланцюговими передачами, що, в кінцевому підсумку, веде до зниження надійності та ресурсу роботи пристрою в цілому і до збільшення його вартості, а й вартості і складності технічного обслуговування гідроагрегату, що працює в водно-повітряному середовищі. Такий пристрій не може працювати в зимових умовах, при покритті річки льодом.

Відома річкова берегова гідроелектростанція [3], що містить споруда, виконана у вигляді бетонованого берега, і наполовину розміщене в спорудженні (його полукруглом вирізі) гідроколесо з нерухомими лопатями і вертикальною віссю обертання з підшипниковими вузлами вала гідроколеса, кінематично пов'язаного з електрогенератором.

Недоліком відомого пристрою [3] є низька ефективність роботи гідроелектростанції за рахунок порівняно повільного течії річки біля берега, а й не можливість роботи в зимових умовах, коли річка вкрита кригою.

Прототипом запропонованого винаходу є гідроелектростанція [4], що містить встановлене в руслі річки споруда з електрогенератором, редуктором, розташованим над водною поверхнею, і гідравлічного колеса з вертикальною віссю обертання, розташованого під водою і кінематично пов'язаного через редуктор з електрогенератором, причому гідроколесо має нерухомі лопаті, виконані таким чином, що один край його лопаті лежить на його внутрішньої утворює, а інший - на зовнішньої і при цьому довжина лопаті не перевищує радіуса гідроколеса, спорудження гідроелектростанції забезпечено спереду напрямних пристроєм у вигляді спрямляющего щита для потоку води.

Недоліком прототипу [4] є:

- Відсутність жорсткого підстави у нижнього підшипникового вузла (його опора) викликає під дією гідравлічних збурень від працюючого гідроколеса ерозію потоками води дна річки і підмивання опор його гідроколес і підстави;

- Паралельне розміщення в перпендикулярному течією річки перетині двох гідравлічних коліс може бути не завжди можливо, особливо на невеликих річках,

- Низька ефективність самого гідроколеса, що має велике гідравлічний опір, так як гідроколесо з лопатями являє собою в проекції на перпендикулярну потоку води площину суцільний прямокутник, не пропускає крізь себе потік води;

- Незахищеність гідроколеса від пливуть у воді предметів, що значно знижує його надійність;

- Гідравлічні обурення потоку води в річці ззаду гідравлічних коліс викликають шкідливі екологічні впливи і ерозію русла річки;

- Виникають труднощі при регламенті і ремонті нижніх підшипникових вузлів гідроколес.

Зазначені недоліки ставлять завдання спрощення конструкції і збільшення її надійності і живучості, а й забезпечення її безперервного цілорічного функціонування.

Зазначена задача досягається тим, що в конструкції гідроелектростанції, що містить встановлене в руслі річки споруда з напрямних пристроєм потоку води, електрогенератор, редуктор, розташовані над водною поверхнею, і гідроколесо з нерухомими лопатями і з вертикальною віссю обертання, розташоване під водою і кінематично пов'язаний через редуктор з електрогенератором, спорудження гідроелектростанції займає частину центрального перетину річки і складається з фундаментної плити, бічних стін і перекриття з приміщенням для редуктора з електрогенератором над місцем установки гідроколеса, спорудження перед водозабором має льодорізної опору і бонние мережі, а стіни з боку входу води і її виходу мають розширення, що утворюють, відповідно, конфузорной, робочий і діффузорний канал, одна з бічних стін має в робочому каналі секторний, напівкруглий виріз під гідроколесо, яке встановлено вище дна річки і нижче нижньої кромки можливого крижаного покриву в підшипникових вузлах, відповідно, нижньому - в фундаментної плити і верхньому - в перекритті, причому гідроколесо виконано порожнистим, що складається з жорстко закріплених на вертикальному валу двох паралельних горизонтальних дисків, по периферії яких і між ними рівномірно встановлені лопаті довжиною не більше 2/3 його радіуса під кутом до нього від 0 до 180 ^o, лопаті гідроколеса встановлені за допомогою рознімних з'єднань, причому гідроколеса зі своїми редукторами і електрогенераторами по довжині гідроелектростанції в її робочому каналі може бути декілька, а її електрогенератор може бути виконаний у вигляді багатополюсною динамо-машини, що працює при малих обертах ротора, і забезпечена при потребі редуктором , а підвищує трансформаторна підстанція встановлена ​​на березі, і спорудження гідроелектростанції забезпечено з боку входу і виходу водотоку затворами і насосної установкою.

Установка споруди гідроелектростанції в центральному перерізі річки необхідна: по-перше, для використання максимального швидкісного потоку води в річці; по-друге, для перепуску повз гідроелектростанції льодоходу, колод при сплаві і т.п., а й для забезпечення судноплавства.

Введення фундаментної плити необхідно для забезпечення жорсткості і міцності конструкції гідроелектростанції і формування водотоку, а й для виключення підмивання її опор і підстави під дією гідравлічних збурень від працюючого гідроколеса (так як можлива ерозія потоками води дна річки).

Введення бічних стін споруди гідроелектростанції необхідно для формування водотоку з конфузорно, робочим, діффузорного каналами і напівкруглими вирізами, а й створення стін для перекриття, в тому числі і для приміщення редуктора і генератора.

Введення розширень бічних стін з боку входу води і її виходу, що утворюють відповідно конфузорной, робочий і діффузорний канал, необхідно:

- Розширення бічних стін (водотоку) на вході (конфузорно каналу) - для більшого збору води і збільшення її швидкості протікання;

- Робочого каналу - для установки в ньому гідроколес, і заспокоєння потоку води між ними;

- Розширення бічних стін (водотоку) на виході (диффузорного каналу) - необхідно для збільшення тиску води в потоці і зниження її швидкості (для скидання в річку).

Введення перекриття бічних стін споруди гідроелектростанції необхідно для додання жорсткості всій гідроелектростанції в цілому, а й для розміщення в ньому верхнього підшипникового вузла гідротурбіни, і підстави для приміщення електрогенератора і при потребі редуктора.

Введення в спорудження гідроелектростанції, перед її водозабором льодорізної опори і бонних мереж необхідно для забезпечення безпечної роботи гідроелектростанцій під час льодоходу, а й при сплаві лісу по річці (дерев в період паводків і т.п.).

Введення приміщення для редуктора з електрогенератором над місцем установки гідроколеса необхідно для захисту останніх від зовнішніх впливів, в тому числі в атмосферних, а й для забезпечення їх нормального температурно-вологісного режиму роботи.

Введення нижнього підшипникового вузла осі гідротурбіни, який може бути герметизований з власної мастилом або змащувати водою, необхідно для установки гідротурбіни з можливістю обертання і її розвантаження (в разі закріплення гідротурбіни тільки в верхньому підшипниковому вузлі) від радіальних сил, і, отже, підвищення надійності та живучості гідроелектростанції в цілому.

Запровадження верхньої підшипникового вузла необхідно для установки гідротурбіни з можливістю обертання і сприйняття основних механічних навантажень гідротурбіни.

Введення в одній з бічних стін в робочому каналі секторного, напівкруглого вирізу під гідроколесо необхідно для підвищення ефективності роботи гідротурбіни, т. Е. Для збільшення ККД перетворення енергії, що проходить через гідротурбіну потоку води в її крутний момент.

Установка гідроколеса вище дна річки і нижче нижньої кромки можливого крижаного покриву в підшипникових вузлах, відповідно нижнім - в фундаментної плити і верхнім - в перекритті необхідно для безпечної, цілорічної та безперервної роботи гідроелектростанції в цілому, тому що їй при цьому не страшні перекочується по дну річки предмети, а й пливуть по поверхні предмети і крижаний покрив в зимовий період.

Виконання гідроколеса порожнистим, що складається з двох паралельних горизонтальних дисків, по периферії яких і між ними рівномірно встановлені лопаті, необхідно для підвищення ефективності роботи гідротурбіни, тобто для збільшення ККД перетворення енергії проходить через гідротурбіну потоку води в її крутний момент.

Виконання лопатей довжиною не більше 2/3 його радіуса і установка лопатей під кутом до його радіусу в межах від 0 до 180 ^o необхідно для вибору оптимальних розмірів і кута розташування лопатей, в залежності від розмірів розширень бічних стін, секторного напівкруглого вирізу і параметрів водяного потоку в водоводі (робочому каналі).

Виконання лопатей гідроколеса знімними, встановленими пря допомоги рознімних з'єднань, необхідно для мобільного заміни пошкоджених лопатей без заміни (демонтажу) гідроколеса, а й для полегшення складання (монтажу) гідроколеса і його транспортування,

Установка декількох гідроколес зі своїми редукторами і електрогенераторами по довжині гідроелектростанції в її робочому каналі необхідно для збільшення знімається потужності гідроелектростанції в цілому.

Виконання електрогенератора гідроелектростанції у вигляді багатополюсною динамо-машини, що працює при малих обертах ротора і забезпеченою при потребі редуктором, необхідно для забезпечення вироблення електричного струму заданих параметрів при тихохідному приводі - запропонованому гідроколеса.

Розміщення підвищує трансформаторної підстанції на березі поза зоною затопляемості необхідно для полегшення конструкції споруди гідроелектростанції, а й підвищення надійності та живучості споруди в цілому.

Постачання гідроелетростанціі з боку входу і виходу водотоку затворами і насосної установкою необхідно для осушення водоводу і забезпечення ремонту (технічного обслуговування) гідротурбіни і її нижнього підшипникового вузла.

Таким чином, виконання гідроелектростанції в вигляді сукупності вищенаведених ознак є новим для гідроелектростанцій нетрадиційного типу з колінеарну розташуванням гідроколес (з вертикальною віссю обертання), що відповідає критерію "новизна".

Вищенаведена сукупність відмінних ознак не відома в даний час з рівня техніки і не випливає з загальновідомих правил конструювання гідроелектростанцій, що доводить їх відповідність критерію "винахідницький рівень".

Конструктивна реалізація гідроелектростанції з вказаною вище сукупністю ознак не представляє ніяких конструктивно-технічних і технологічних труднощів, це означає відповідність критерію "промислова придатність".

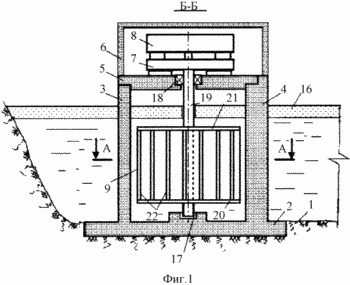

На фіг. 1 представлена ​​схема гідроелектростанції в розрізі (вид спереду).

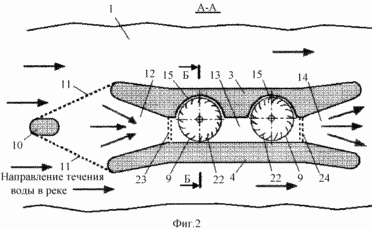

На фіг. 2 представлена ​​схема розміщення гідроелектростанції в суслі річки в розрізі (вид зверху).

Гідроелектростанція (приблизний варіант схеми пропонованої гідроелектростанції) містить (див. Фіг. 1 і 2) встановлене в руслі річки 1 споруда, що складається з фундаментної плити 2, бічних стін 3 і 4, перекриття 5 з приміщенням 6 для редуктора 7 з електрогенератором 8 над місцем установки гідроколеса 9 спорудження перед водозабором має лездорезную опору 10 і бонние мережі 11, а стіни 3 і 4 з боку входу води і її виходу мають розширення, що утворюють, відповідно, конфузорной 12, робочий 13 і діффузорний 14 канали, одна з бічних стін 3 має в робочому каналі секторний, напівкруглий виріз 15 під гідроколесо 9.

Гідроколесо 9 встановлено вище дна річки 1 і нижче нижньої кромки її можливого крижаного покриву 16 в підшипникових вузлах, відповідно, нижньому 17 - в фундаментної плити і верхньому 18 - в перекритті 5, причому гідроколесо 9 виконано порожнистим, що складається з жорстко встановлених на вертикальному валу 19 двох паралельних горизонтальних дисків 20 і 21, по периферії яких і між ними рівномірно встановлені лопаті 22 довжиною і більше 2/3 його радіуса під кутом до нього від 0 до 180 ^o, лопаті 22 гідроколеса 9 встановлені за допомогою рознімних з'єднань, причому гідроколес 9 з своїми редукторами 7 і електрогенераторами 8 по довжині гідроелектростанції в її робочому каналі 13 може бути кілька. Електрогенератор 8 може бути виконаний у вигляді багатополюсною динамо-машини, що працює при малих обертах ротора і забезпеченою при потребі редуктором 7, а підвищує трансформаторна підстанція встановлена ​​на березі. Спорудження гідроелектростанції забезпечено з боку входу і виходу робочого каналу 13 затворами відповідно 23 і 24, і насосною установкою (на фіг. 1 і 2 цієї статті не показана).

Працює гідроелектростанція наступним чином. Потік рухається в річці 1 води (див. Фіг. 1 і 2) обтікаючи льодорізної опору 10 і бонние мережі 11, потрапляє в конфузорной каналу 12, утворений стінками 3 і 4 гідроелектростанції, при цьому його швидкість збільшується, і далі в робочому каналі 13 потрапляє на гідроколесо 9. на лопатях 22 гідроколеса 9 частина механічної поступальної енергії потоку води перетворюється в механічну енергію обертового моменту гідроколеса, який за допомогою вала 19 передається на редуктор 7 і з нього - на електрогенератор 8, що перетворює механічну енергію обертання в електроенергію.

Електроенергія передається безпосередньо в електромережу через опори, розташовані на березі, або ж при використанні електрогенератора, виконаного у вигляді багатополюсною динамо-машини, що працює при малих обертах ротора, електроенергія передається на підвищувальну трансформаторну підстанцію, розташовану на березі поза зоною затоплення. Проходячи через перший гідроколесо 9, потік води знову потрапляє в робочий канал 13, де випрямляється і надходить в наступне гідроколесо 9. Після виходу з останнього гідроколеса потік води потрапляє в діффузорний каналу 14, де його швидкість знижується і після виходу з якого змішується з потоком води в річці 1, оточуючий спорудження гідроелектростанції. У зимовий час крижаний покрив 16 навколо вала 19 буде постійно руйнуватися останнім, що дозволить експлуатувати гідроелектростанцію цілорічно. При виконанні ремонтних і регламентних робіт опускають затвори 23 і 24 і воду з робочого каналу 13 відкачують за допомогою насосної установки. При цьому можуть змінюватися як окремі лопаті 22 і гідроколес 9, встановлені за допомогою рознімних з'єднань, так і гідроколеса 9 в цілому, а й проводиться ремонт або заміна нижнього підшипникового вузла 17.

Таким чином, виконання гідроелектростанції в сукупності представлених ознак дозволить:

- Не піднімати рівень течії річки і не переривати її нормальний перебіг, так як гідроелектростанція не має греблі;

- Не боятися льодових умов, тобто працювати однаково в літніх і зимових умовах;

- Створити просту, надійну, компактну і недорогу конструкцію гідроелектростанції (незначний розмір в плані, порівняно невеликий обсяг будівельних матеріалів, простота в технології будівництва та монтажу);

- Встановлювати на одне гідроколесо генератор потужністю від 10 до 100-150 кВт.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Патент Російської Федерації N 2030627, кл. 6 F 03 B 7/00, 17/06, 10.03.95 р, Бюл. N 7.

2. Патент Російської Федерації N 2016220, кл. 6 F 03 B 7/00, 15.07.94 р, Бюл. N 13.

3. Патент Російської Федерації N 2020260, кл. 6 F 03 B 7/00, 30.09.94 р, Бюл. N 18.

4. Патент Російської Федерації N 2010992, кл. 6 F 03 B 13/00, 15.04.94 р, Бюл. N 7

ФОРМУЛА ВИНАХОДУ

1. Гідроелектростанція, що містить встановлене в руслі річки споруда з напрямних пристроєм потоку води, електрогенератором, редуктором, розташованим над водною поверхнею гідроколеса з нерухомими лопатями і з вертикальною віссю обертання, розташованого під водою і кінематично пов'язаного через редуктор з електрогенератором, що відрізняється тим, що споруда гідроелектростанції займає частину центрального перетину річки і складається з фундаментної плити, бічних стін і перекриття з приміщенням для редуктора з електрогенератором над місцем установки гідроколеса, спорудження перед водозабором має льодорізної опору і бонние мережі, а стіни з боку входу води і її виходу мають розширення, що утворюють відповідно конфузорной, робочий і діффузорний канали одна з бічних стін має в робочому каналі секторний, напівкруглий виріз під гідроколесо, яке встановлено вище дна річки і нижче нижньої кромки можливого крижаного покриву в підшипникових вузлах, відповідно, нижньому - в фундаментної плити і верхньому - в перекритті , причому гідроколесо виконано порожнистим, що складається з жорстко встановлених на вертикальному валу двох паралельних горизонтальних дисків, по периферії яких і між ними рівномірно встановлені лопаті з довжиною не більше 2/3 його радіуса під кутом до нього від 0 до 180 °.

2. Гідроелектростанція по п.1, що відрізняється тим, що лопаті гідроколеса встановлені за допомогою рознімних з'єднань.

3. Гідроелектростанція по п.1, що відрізняється тим, що гідроколес зі своїми редукторами і електрогенераторами по довжині гідроелектростанції в її робочому каналі може бути декілька.

4. Гідроелектростанція по п.1, що відрізняється тим, що її електрогенератор виконаний у вигляді багатополюсною динамо-машини, що працює при малих обертах ротора і забезпеченою при потребі редуктором, а підвищує трансформаторна підстанція встановлена ​​на березі.

5. Гідроелектростанція по п. 1, яка відрізняється тим, що вона забезпечена з боку входу і виходу водотоку затворами і насосної установкою.
