ВИНАХІД
Патент Російської Федерації RU2123606
СПОСІБ І ПРИСТРІЙ ДЛЯ ЗДІЙСНЕННЯ термодинамічного циклу
Ім'я винахідника: Александер І.Каліна (US)
Ім'я патентовласника: Ексерджі, Інк. (US)
Адреса для листування:
Дата початку дії патенту: 1994.11.02
Винахід призначений для використання в пристроях для перетворення теплової енергії джерела геотермального тепла, що складається з суміші геотермальної рідини і геотермального пара, в електроенергію. Спосіб і пристрій для здійснення термодинамічної циклу, включають: а / розширення газоподібного робочого потоку, перетворення його енергії в придатну до використання форму і отримання відпрацьованого робочого потоку; б / нагрів многокомпонентного надходить рідкого робочого потоку за рахунок часткової конденсації відпрацьованої робочого потоку; і в / випаровування нагрітого робочого потоку для освіти газоподібного робочого потоку з використанням тепла, що виділяється при спільному охолодженні геотермальної рідини і конденсації геотермального пара. Винахід дозволяє підвищити продуктивність і ефективність у порівнянні з системами, в яких геотермальна рідина і геотермальна пара використовуються окремо.
ОПИС ВИНАХОДИ
Винахід відноситься до способу і пристрою для перетворення теплової енергії джерела геотермального тепла, що складається з суміші геотермальної рідини і геотермального пара (геофлюід), в електроенергію. Цей винахід відноситься, далі до використання енергетичного потенціалу та геотермальної рідини, і геотермального пара в рамках однієї інтегрованої системи.
Джерела геотермального тепла можуть бути в загальному розділені на дві групи. До першої групи входять "переважно рідкі" джерела тепла, що утворюють здебільшого гарячу геотермальну рідину (розсіл). До другої групи входять "переважно пароподібні" джерела тепла, що утворюють здебільшого геотермальна пара з деякою кількістю геотермической рідини.
Способи перетворення теплової енергії, що виділяється джерелами геотермального тепла, в електроенергію утворюють важливу і зростаючу область енергетики. Геотермальні електростанції зазвичай ставляться до однієї з двох категорій, а саме до числа парових станцій або до бінарним станціям.
На парових електростанціях геотермальний джерело використовують безпосередньо для отримання пара (наприклад, шляхом просселірованія і скипання геотермальної рідини). Потім цей пар розширюється в турбіні, що виробляє електроенергію. На бінарних електростанціях тепло, що відбирається у геотермальної рідини, використовують для випаровування робочої рідини циркулюючої в енергетичному циклі. Робоча рідина потім розширюється в турбіні, виробляючи електроенергію.
Парові станції зазвичай використовують з переважно пароподібними джерелами геотермального тепла, в той час як бінарні електростанції зазвичай використовують з переважно рідкими джерелами геотермального тепла. У патенті США N 4982568 описані спосіб і пристрій для перетворення на бінарної електростанції теплової енергії геотермальної рідини в електроенергію. Цей спосіб дозволяє підвищити ефективність за рахунок застосування термодинамічної циклу з багатокомпонентної робочої рідиною і за рахунок внутрішньої рекуперації.
З одного боку, винахід пропонує спосіб здійснення термодинамічної циклу, що включає кроки:
розширення газоподібного робочого потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого робочого потоку;
нагріву многокомпонентного надходить рідкого робочого потоку шляхом часткової компенсації відпрацьованого робочого потоку;
випаровування нагрітого робочого потоку з утворенням газоподібного робочого потоку шляхом використання тепла, отриманого при об'єднанні охолодження геотермальної рідини і конденсації геотермального пара.
У кращих варіантах винаходу рідкий робочий потік перегрівають з подальшим випаровуванням, використовуючи для цього тепло, утворене шляхом охолодження геотермальної рідини для отримання газоподібного робочого потоку. Багатокомпонентний надходить рідкий робочий потік переважно підігрівають шляхом часткової конденсації відпрацьованої робочого потоку, після чого його поділяють перший і другий субпотоків. Перший субпотоків потім частково випаровують, використовуючи для цього тепло, отримане за рахунок часткової конденсації відпрацьованої робочого потоку, в той час як другий субпотоків частково випаровують, використовуючи тепло, отримане шляхом охолодження геотермальної рідини. Часткове випаровування перший і другий субпотоків після цього об'єднують і випаровують з утворенням газоподібного робочого потоку, використовуючи для цього тепло, отримане при охолодженні геотермальної рідини і конденсацію геотермального пара. Різниця між температурою кипіння другого субпотоку і температурою геотермальної рідини переважно перевищує різницю між температурою кипіння першого субпотоку і температурою конденсованого відпрацьованого робочого потоку.
Геотермальна пара розширюється, перетворюючи свою енергію в придатну до використання форму і виробляючи відпрацював геотермальний потік. Отработавший геотермальний потік після цього конденсируют з метою нагрівання і часткового випаровування рідкого робочого потоку, після чого його об'єднують з геотермальної рідиною і використовують для подальшого випаровування рідкого робочого потоку. У разі, якщо зміст геотермального пара в геофлюіде щодо високо, кращим є неодноразове розширення геотермального потоку. Так, в одному переважно варіанті реалізації винаходу, який відпрацював геотермальна пара поділяють на перший і другий геотермальні субпотоків. Перший геотермальний субпотоків конденсируют для нагріву і часткового випаровування рідкого робочого потоку, після чого об'єднують з геотермальної рідиною. Другий геотермальний субпотоків розширюють, перетворюючи його енергію в придатну для використання форму і виробляючи відпрацював геотермальний потік, який потім конденсують для нагріву і часткового випаровування рідкого робочого потоку. Отработавший геотермальний субпотоків об'єднують потім з геотермальної рідиною.
З іншого боку, винахід пропонує пристрій для здійснення термодинамічної циклу, що включає:
засіб для розширення газоподібного робочого потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого потоку;
теплообмінник для часткової конденсації відпрацьованої потоку і для передачі тепла від відпрацьованого потоку до вступнику багатокомпонентних рідкому робочому потоку;
сепаратор для розділення геофлюіда на геотермальну рідину і геотермальна пара; і
безліч теплообмінників для охолодження геотермальної рідини і конденсації геотермального пара, а й для передачі тепла від геотермальної рідини і геотермального пара для випаровування рідкого робочого потоку і освіти газоподібного робочого потоку.
У кращих варіантах реалізації пристрій включає теплообмінник для охолодження геотермальної рідини і передачі тепла від геотермальної рідини для перегріву рідкого робочого потоку і отримання газоподібного робочого потоку. Пристрій і включає переважно сепаратор потоку для поділу нагрітого рідкого робочого потоку на перший і другий субпотоків; теплообмінник для часткової конденсації відпрацьованої робочого потоку і передачі тепла від відпрацьованого робочого потоку для часткового випаровування першого субпотоку; теплообмінник для охолодження геотермальної рідини і передачі тепла від охолодженої геотермальної рідини для часткового випаровування другого субпотоку; і змішувач потоку для з'єднання часткове випаровування першого і другого субпотоків.
Пристрій далі включає переважно кошти для розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку;
теплообмінник для конденсації відпрацьованої геотермального потоку і передачі тепла від відпрацьованого геотермального потоку для часткового випаровування рідкого робочого потоку; і змішувач потоку для з'єднання відпрацьованого геотермального потоку з геотермальної рідиною. Для того, щоб мати можливість приймати геофлюіди з відносно високим вмістом геотермального пара, пристрій включає далі сепаратор потоку для поділу відпрацьованого гетермального потоку, отриманого при першому розширенні, на перший і другий геотермальні субпотоків; теплообмінник для конденсування першого геотермального субпотоку і передачі тепла від першого геотермального субпотоку для часткового випаровування рідкого робочого потоку; змішувач потоку для з'єднання першого геотермального субпотоку з геотермальної рідиною; засоби для розширення другого геотермального субпотоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального субпотоку; теплообмінник для конденсації відпрацьованої геотермального субпотоку і передачі тепла від відпрацьованого геотермального субпотоку для часткового випаровування рідкого робочого потоку; і змішувач потоку для об'єднання відпрацьованого геотермального субпотоку з геотермальної рідиною.
Винахід пропонує інтегровану систему, що використовує енергетичний потенціал як геотермального пара, так і геотермальної рідини (розсолу). Система може використовувати практично всі геотермальні ресурси при практично будь-якому співвідношенні між парою і рідиною. Аналогічним чином можливе використання геофлюідов з різних свердловин, що мають різну температуру і різне співвідношення пара і рідини. Досягається більш висока продуктивність і ефективність у порівнянні з системами, в яких геотермальна рідина і геотермальна пара використовуються окремо. Крім того, досягаються більш високі продуктивність і ефективність у порівнянні з паровими електростанціями, які при змінюються в даний час для використання таких геотермальних ресурсів.
Оскільки джерело тепла для термодинамічної циклу являє собою поєднання охолодження геотермальної рідини і конденсації геотермального пара, необхідно тільки одностадійне розширення робочої рідини (на відміну від двухстадийного розширення при проміжному поетапне нагріванні). Більш того, поділ робочої рідини на два субпотоку, один з яких частково випаровується теплом, що передається від охолоджується геотермальної рідини, і інший з яких частково випаровується теплом, що передається від частково конденсується відпрацювала робочої рідини, дозволяє і використовувати геофлюін з високим ступенем мінералізації (який може охолонути тільки до відносно високих температур).
Інші особливості та переваги винаходу будуть очевидні з наступного далі опису кращих варіантів його реалізації, а й з пунктів формули винаходу.
 |
 |
На фіг. 1 схематично представлений один з варіантів реалізації способу і пристрою, що є предметом цього винаходу; на фіг. 2 - другий варіант реалізації способу і пристрою, що є предметом цього винаходу.

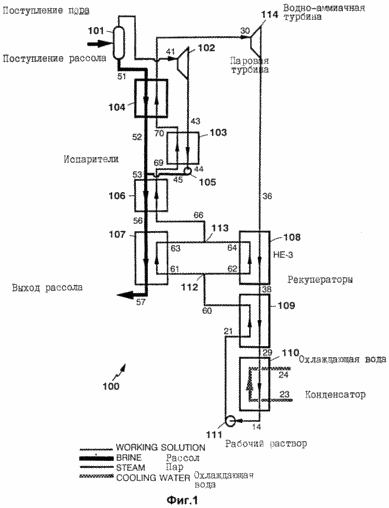

На схемі, наведеній на фіг. 1 показаний варіант реалізації переважно пристрої, яке може бути використане в описаному вище циклі. Саме на фіг. 1 показана система 100, яка включає гравітаційний сепаратор 101, пристрій попереднього нагрівання в формі теплообмінника 109, пароперегрівача в формі теплообмінника 104 і котел в формі теплообмінників 103, 106, 107 і 108. Крім того, система 100 включає турбіни 102 і 114, насоси 105 і 111 і конденсатор 110. Крім того, система 100 включає сепаратор потоку 112 і змішувач потоку 113.
Конденсатор 110 може ставитися до будь-якого відомого типу пристрою відведення тепла. Так, наприклад, конденсатор 110 може мати форму теплообмінника, такого як водоохлаждаемая система, або конденсується пристрою іншого типу.
Як показано на фіг. 1, що надходить з геотермальної свердловини геофлюід, що складається з геотермальної рідини (розсіл) і геотермального пара, направляють в гравітаційний сепаратор 101, де геотермальну рідину і геотермальна пара поділяють. Пар залишає сепаратор 101 з параметрами, відповідними точці 51. Після цього пар направляють в парову турбіну 102, в якій він розширюється, виробляючи енергію, яка перетворюється в електроенергію, і залишає турбіну з параметрами, відповідними точці 43. Після цього пар направляють в теплообмінник 103 , де він конденсується з виділенням тепла конденсації і повністю перетворюється в конденсат. Конденсат залишає теплообмінник 103 з параметрами, відповідними точці 44. Тепло конденсації пари передають в теплообмінник 103 до робочої рідини енергетичного циклу.
Геотермальна рідина, з параметрами, відповідними точці 51, охолоджують в теплообміннику 104, який вона залишає з параметрами, відповідними точці 52 і передає тепло робочої рідини енергетичного циклу. Температура конденсату пара в точці 44 по суті дорівнює температурі геотермальної рідини в точці 52. Конденсат пара з параметрами, відповідними точці 44, перекачують насосом 105 під тиском, рівним тиску геотермической рідини в точці 52, отримуючи параметри, відповідні точці 45. Після цього конденсат пара з параметрами, відповідними точці 45, об'єднують з геотермальної рідиною, параметри якої відповідають точці 52, отримуючи параметри, відповідні точці 53.
Об'єднану рідина з параметрами, відповідними точці 53, пропускають через теплообмінник 106, в якому вона додатково охолоджується, виділяючи тепло, яке передається робочої рідини енергетичного циклу, і отримує параметри, відповідні точці 56. У висновку рідина з параметрами, відповідними точці 56, пропускають через теплообмінник 107, в якому їх додатково охолоджують, виділяючи тепло, яке передається робочої рідини енергетичного циклу, і отримуючи параметри, відповідні точці 57. Після цього геотермічну рідина видаляють із системи і повертають в геотермические пласти.
З наведеного опису можна бачити, що термодинамічний енергетичний цикл, який є предметом цього винаходу, використовує два джерела геотермічного тепла, тобто тепло, що виділяється в процесі конденсації геотермічного пара і тепло, що виділяється при охолодженні рідини і конденсату пара (геотермической рідини). Енергетичний цикл здійснюється наступним чином.
Повністю сконденсовану робочу рідину енергетичного циклу з параметрами, відповідними точці 21, пропускають через рекуперативного підігрівне пристрій 109, в якому його підігрівають до температури кипіння. Вона залишає підігрівач 109 з параметрами, відповідними точці 60. Після цього робочу рідину поділяють в сепараторі потоку 112 на два субпотоку, що мають параметри, відповідно, як в точці 61 і 62. Перший субпотоків з параметрами, відповідними точці 61, пропускають через теплообмінник 107, в якому його нагрівають потоком рідкого геофлюіда і частково випаровують. Він залишає теплообмінник 107 з параметрами, відповідними точці 63.
Другий субпотоків з параметрами, відповідними точці 62, пропускають через теплообмінник 108, де його і нагрівають і частково випаровують. Він залишає теплообмінник 108 з параметрами, відповідними точці 64. Після цього обидва субпотоку об'єднують в змішувачі потоку 113, отримуючи параметри, відповідні точці 66. Об'єднані субпотоків направляють після цього в теплообмінник 106, де відбувається подальше випаровування з використанням тепла, що передається від потоку рідкого геофлюіда .
Різниця температур між точкою кипіння робочої рідини з параметрами, відповідними точці 62 і температурою потоку конденсується робочої рідини в точці 38 зводиться до мінімуму. Однак різниця температур між первісною температурою кипіння і кінцевої температурою геотермальної рідини, яка застосовується для випаровування в теплообміннику 107, може значно перевищити мінімальну різницю температур між точками 62 і 38 в теплообміннику 108. Таким чином, є можливість оптимізувати температуру і відповідний тиск в точці 60 навіть в тому випадку, коли геотермальну рідину можна охолодити тільки до відносно високих температур через високий ступінь мінералізації.
Робоча рідина залишає теплообмінник 106 з параметрами, відповідними точці 69 і надходить в теплообмінник 103, де випаровування завершується за з чет використання тепла, що виділяється при конденсації геотермального пара. Робоча рідина залишає теплообмінник 103 з параметрами, відповідними точці 68 і надходить в теплообмінник 104, де її перегрівають потоком геотермальної рідини. Після цього робоча рідина, яка залишає теплообмінник 104 з параметрами, відповідними точці 30, надходить в турбіну 114, де вона розширюється, виробляючи енергію. Потік расширившейся робочої рідини залишає потім турбіну 114 з параметрами, відповідними точці 36.
Розширена робоча рідина в точці 36 зазвичай має форму сухого або вологого насиченого пара. Потім він проходить через теплообмінник 108, де частково конденсується. Тепло, що виділяється в процесі конденсації, використовується для початкового закипання робочої рідини. Після цього розширилася робоча рідина залишає теплообмінник 108 з параметрами, відповідними точці 38 і проходить через теплообмінник 109, де конденсація триває. Тепло конденсації використовується для попереднього нагріву надходить робочої рідини. Частково сконденсована робоча рідина з параметрами, відповідними точці 29, залишає теплообмінник 109 і надходить в теплообмінник 110, де вона конденсується повністю, отримуючи параметри, відповідні точці 14. Конденсація може здійснюватися за допомогою охолоджуючої води, що охолоджує повітря або будь-який інший охолоджуючої середовища. Сконденсовану робочу рідину після цього перекачують насосом III з отриманням параметрів, відповідних точці 21. Після цього цикл повторюється.
Тиск в точці 43, до якого розширюється геотермальна пара, вибирають таким чином, щоб досягти максимальної сумарної вироблення енергії як на паровій турбіні 102, так і на турбіні 114, що працює на робочої рідини. Склад багатокомпонентної робочої рідини (що включає рідина з більш низькою температурою кипіння і рідина з більш високою температурою кипіння) аналогічним чином підбирають так, щоб максимізувати сумарне вироблення енергії. Більш конкретно склад підбирають так, щоб температура, при якій конденсується розширилася робоча рідина з параметрами, відповідними точці 36, була вища за температуру, при якій закипає така ж сама робоча рідина з параметрами, відповідними точці 60. Прикладами відповідних багатокомпонентних робочих рідин можуть служити суміш аміаку з водою, два або більше вуглеводню, два або більше фреону, суміші вуглеводнів і фреонів тощо. Особливо кращому варіанті реалізації застосовується суміш води і аміаку. Багатокомпонентний робочий потік переважно включає від приблизно 55% до приблизно 95% компонента з низькою температурою кипіння.

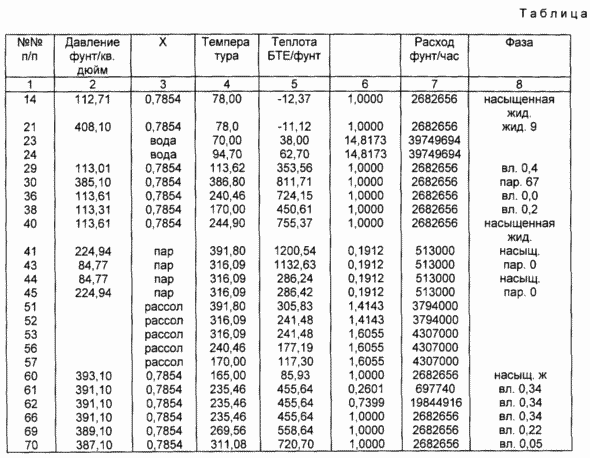

Параметри для для точок, відповідних точкам, зазначеним на фіг. 1, представлені в таблиці для системи з водно-аміачним робочим потоком. Из приведенных данных следует, что предлагаемая система позволяет повысить выработку энергии по сравнению с обычной паровой системой в 1,55 раза, а в сравнении с системой раздельного использования тепла рассола и пара в 1,077 раза.
В случае, если исходный геофлюид, выходящий из геотермальной скважины, содержит относительно большое количество пара, предпочтительными являются расширение и последующая конденсация геотермального пара в две или более ступени, вместо одной ступени, показанной на фиг. 1. В таком случае нагрев и испарение рабочей жидкости осуществляются попеременно путем охлаждения геотермальной жидкости и конденсации геотермального пара.

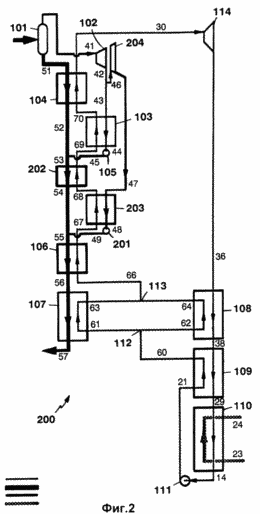

На фіг. 2 показана система, включающая двухступенчатое расширение геотермального пара. Она отличается от системы, показанной на фиг. 1 тем, что после первой ступени часть расширившегося пара с параметрами, соответствующими точке 43, направляется в теплообменник 103. Часть частично расширившегося пара расширяется далее в паровой турбине второй ступени 204, после чего конденсируется в конденсаторе второй ступени, показанном как теплообменник 203, затем перекачивается под давлением насосом 201 и вновь соединяется с геотермальной жидкостью.
Геотермальная жидкость используется для нагрева рабочей жидкости энергетического цикла между указанными двумя пароконденсаторами в теплообменнике 204.
Хотя настоящее изобретение описано на примере ряда предпочтительных вариантов реализации, специалисты в данной области техники могут представить себе ряд вариаций и изменений этих вариантов. Например, возможно увеличение или уменьшение количества теплообменников. Кроме того, геотермальный пар может пройти более двух расширений в зависимости от содержания пара в геофлюиде. Таким образом намечается, чтобы прилагаемые пункты формулы изобретения охватывали все такие вариации и модификации, как отвечающие истинному существу и объему настоящего изобретения.
ФОРМУЛА ВИНАХОДУ
1. Способ осуществления термодинамического цикла путем расширения газообразного рабочего потока, преобразования его энергии в пригодную для использования форму и получения отработавшего рабочего потока, нагрева поступающего жидкого рабочего потока при частичной конденсации отработавшего рабочего потока, испарения нагретого рабочего потока с образованием вторичного рабочего потока за счет использования тепла, полученного путем сочетания охлаждения геотермальной жидкости и конденсации геотермального пара, отличающийся тем, что поступающий жидкий рабочий поток является многокомпонентными и последний после испарения перегревают с использованием тепла, полученного путем охлаждения геотермальной жидкости с образованием вторичного газообразного рабочего потока.
2. Спосіб за п.1, що відрізняється тим, що він містить: попередній нагрів многокомпонентного надходить рідкого робочого потоку за рахунок часткової конденсації відпрацьованої робочого потоку; поділ підігрітого рідкого робочого потоку на перший і другий субпотоків; часткове випаровування першого субпотоку з використанням тепла, що виділяється при конденсації відпрацьованої робочого потоку; часткове випаровування другого субпотоку з використанням тепла, що виділяється при охолодженні геотермальної рідини; об'єднання часткове випаровування першого і другого субпотоків і випаровування часткове випаровування першого і другого субпотоків для отримання газоподібного робочого потоку з використанням тепла, отриманого шляхом поєднання охолодження геотермальної рідини і конденсації геотермального пара.
3. Спосіб за п.2, що відрізняється тим, що різниця між температурою кипіння другого субпотоку і температурою геотермальної рідини перевищує різницю між температурою кипіння першого субпотоку і температурою конденсованого відпрацьованого робочого потоку.
4. Спосіб за п.1, що відрізняється тим, що він містить розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; конденсацію відпрацьованого геотермального потоку для нагріву і часткового випаровування рідкого робочого потоку і об'єднання відпрацьованого геотермального потоку з геотермальної рідиною.
5. Спосіб за п.1, що відрізняється тим, що він містить: розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; поділ відпрацьованого геотермального потоку на перший і другий геотермальні субпотоків; конденсацію першого геотермального субпотоку для нагріву і часткового випаровування рідкого робочого потоку; об'єднання першого геотермального субпотоку з геотермальної рідиною; розширення другого геотермального субпотоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального субпотоку; конденсацію відпрацьованого геотермального субпотоку для нагріву і часткового випаровування рідкого робочого потоку; об'єднання відпрацьованого геотермального субпотоку з геотермальної рідиною.
6. Спосіб здійснення термодинамічної циклу шляхом розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого робочого потоку, нагріву надходить робочого потоку за рахунок використання тепла, отриманого при поєднанні охолодження геотермальної рідини і конденсації геотермального потоку, який відрізняється тим, що надходить робочий потік є багатокомпонентним, останній попередньо нагрівають за рахунок часткової конденсації відпрацьованої робочого потоку, потім розділяють на перший і другий субпотоків, перший субпотоків частково випаровують з використанням тепла, що виділяється при частковій конденсації відпрацьованої робочого потоку, другий субпотоків частково випаровують з використанням тепла, що виділяється при охолодженні геотермальної рідини, об'єднують часткове випаровування перший і другий субпотоків і після його нагрівання перегрівають випаровування рідинних робочий потік з використанням тепла, що виділяється при охолодженні геотермальної рідини для отримання газоподібного робочого потоку.
7. Спосіб за п.6, що відрізняється тим, що різниця між температурою кипіння другого субпотоку і температурою геотермальної рідини перевищує різницю між температурою кипіння першого субпотоку і температурою конденсованого відпрацьованого робочого потоку.
8. Спосіб за п.6, що відрізняється тим, що він містить: розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; конденсацію відпрацьованого геотермального потоку з метою нагрівання і часткового випаровування рідкого робочого потоку і об'єднання відпрацьованого геотермального потоку з геотермальної рідиною.
9. Спосіб за п.6, що відрізняється тим, що він містить: розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; поділ відпрацьованого геотермального потоку на перший і другий геотермальні субпотоків; конденсацію першого геотермального субпотоку для нагріву і часткового випаровування рідкого робочого потоку; об'єднання першого геотермального субпотоку з геотермальної рідиною, розширення другого геотермального субпотоку, перетворення його енергії в придатну для використання форми і отримання відпрацьованого геотермального субпотоку, конденсацію відпрацьованого геотермального субпотоку для нагріву і часткового випаровування рідкого робочого потоку, об'єднання відпрацьованого геотермального субпотоку з геотермальної рідиною.
10. Пристрій для здійснення термодинамічної циклу, що містить засіб для розширення газоподібного робочого потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого потоку, теплообмінник часткової конденсації відпрацьованої потоку і для передачі тепла від відпрацьованого потоку до вступнику рідкому робочому потоку, сепаратор для розділення геофлюіда на геотермальну рідину і геотермальна пара, безліч теплообмінників охолодження геотермальної рідини і конденсації геотермального пара, а й для передачі тепла від геотермальної рідини і геотермального пара для випаровування рідкого робочого потоку і освіти вторинного газоподібного робочого потоку, що відрізняється тим, що надходить робочий потік є багатокомпонентним , а пристрій містить теплообмінник для охолодження геотермальної рідини і передачі тепла від геотермальної рідини для перегріву рідкого робочого потоку і освіти вторинного газоподібного робочого потоку.
11. Пристрій за п.10, що відрізняється тим, що воно містить: сепаратор потоку для поділу нагрітого рідкого робочого потоку на перший і другий субпотоків; теплообмінник для часткової конденсації відпрацьованої робочого потоку і передачі тепла від відпрацьованого робочого потоку для часткового випаровування першого субпотоку; теплообмінник для охолодження геотермальної рідини і передачі тепла від охолодженої геотермальної рідини для часткового випаровування другого субпотоку; і змішувач потоку для об'єднання часткове випаровування першого і другого субпотоків.
12. Пристрій за п.10, що відрізняється тим, що воно містить: засіб для розширення геотермального потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; теплообмінник для конденсації відпрацьованої геотермального потоку і для передачі тепла від відпрацьованого геотермального потоку і для часткового випаровування рідкого робочого потоку; і змішувач потоку для об'єднання відпрацьованого геотермального потоку з геотермальної рідиною.
13. Пристрій за п.10, що відрізняється тим, що воно містить: засіб для розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; роздільник потоку для поділу відпрацьованого геотермального потоку на перший і другий геотермальні субпотоків; теплообмінник для конденсації першого геотермального субпотоку і передачі тепла від першого геотермального субпотоку для часткового випаровування рідкого робочого потоку; змішувач потоку для об'єднання першого геотермального субпотоку з геотермальної рідиною; засоби для розширення другого геотермального субпотоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального субпотоку; теплообмінник для конденсації відпрацьованої геотермального субпотоку і передачі тепла від відпрацьованого геотермального субпотоку для часткового випаровування рідкого робочого потоку; змішувач потоку для об'єднання відпрацьованого геотермального субпотоку з геотермальної рідиною.
14. Пристрій для здійснення термодинамічної циклу, що містить засіб для розширення газоподібного робочого потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого потоку, теплообмінник для часткової конденсації відпрацьованої потоку і для передачі тепла від відпрацьованого потоку до вступнику багатокомпонентних робочому потоку, сепаратор для поділу геофлюіда на геотермальну рідину і геотермальна пара і безліч теплообмінників для охолодження геотермальної рідини і конденсації геотермального пара, а й для передачі тепла від геотермальної рідини і геотермального пара для випаровування рідкого робочого потоку, що відрізняється тим, що надходить робочий потік є багатокомпонентним, а пристрій містить сепаратор потоку для поділу нагрітого рідкого робочого потоку на перший і другий субпотоків, теплообмінник для часткової конденсації відпрацьованої робочого потоку і передачі тепла від відпрацьованого робочого потоку для часткового випаровування першого субпотоку, теплообмінник для охолодження геотермальної рідини і передачі тепла від охолоджувальної геотермальної рідини для часткового випаровування другого субпотоку, змішувач потоку для об'єднання часткове випаровування першого і другого субпотоків і теплообмінник для охолодження геотермальної рідини для перегріву рідкого робочого потоку і отримання газоподібного робочого потоку рідини і конденсації геотермального пара, а й для передачі тепла від геотермальної рідини і геотермального пара для випаровування рідкого робочого потоку ; і теплообмінник для охолодження геотермальної рідини і передачі тепла від геотермальної рідини для перегріву рідкого робочого потоку і отримання газоподібного робочого потоку.
15. Пристрій за п.1, що відрізняється тим, що воно містить: засіб для розширення геотермального потоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; теплообмінник для конденсації відпрацьованої геотермального потоку і для передачі тепла від відпрацьованого геотермального потоку для часткового випаровування рідкого робочого потоку; і змішувач потоку для об'єднання відпрацьованого геотермального потоку з геотермальної рідиною.
16. Пристрій за п.14, що відрізняється тим, що воно містить: засіб для розширення геотермального пара, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального потоку; роздільник потоку для поділу відпрацьованого геотермального потоку на перший і другий геотермальні субпотоків; теплообмінник для конденсації першого геотермального субпотоку і передачі тепла від першого геотермального субпотоку для часткового випаровування рідкого робочого потоку; змішувач потоку для об'єднання першого геотермального субпотоку з геотермальної рідиною; засоби для розширення другого геотермального субпотоку, перетворення його енергії в придатну для використання форму і отримання відпрацьованого геотермального субпотоку; теплообмінник для конденсації відпрацьованої геотермального субпотоку і передачі тепла від відпрацьованого геотермального субпотоку для часткового випаровування рідкого робочого потоку; змішувач потоку для об'єднання відпрацьованого геотермального субпотоку з геотермальної рідиною.
