ВИНАХІД
Патент Російської Федерації RU2126098
ГЕОТЕРМАЛЬНА ЕЛЕКТРОСТАНЦІЯ, ПРАЦЮЄ НА ГЕОТЕРМАЛЬНІЙ ТЕКУЧОГО СЕРЕДОВИЩІ ВИСОКОГО ТИСКУ, І МОДУЛЬ ЕЛЕКТРОСТАНЦІЇ
Ім'я винахідника: Люсьєн І.Бронікі (IL); Надав Амір (IL); Йоель Джілон (IL)
Ім'я патентовласника: Ормат, Інк. (US)
Адреса для листування: 103735 Москва, ул.Ільінка 5/2, Союзпатент Патентному повіреному Томської Є.В.
Дата початку дії патенту: 1993.10.01
Винахід призначений для використання в енергетиці. Геотермальна електростанція, що працює на геотермальної текучої середовищі високого тиску, містить первинний сепаратор для розділення текучого середовища по двох каналах, а саме: один- містить пар високого тиску, а інший -рідина високого тиску. Первинна парова турбіна в паровому каналі високого тиску працює на парі високого тиску для виробництва електрики і отримання збідненого теплом пара високого тиску. Вторинний сепаратор розділяє збіднений теплом пар високого тиску на парову і рідку складові. Первинний теплообмінник отримує рідина високого тиску і парову складову для передачі тепла парової складової, тим самим отримуючи пар низького тиску і охолоджену рідину високого тиску. Принаймні один модуль електростанції включає парову турбіну низького тиску, що працює на парі низького тиску для виробництва електрики і збідненого теплом пара низького тиску; конденсатор-випарник, що містить органічну рідину, для прийому збідненого теплом пара низького тиску і перетворення його в конденсат і для випаровування органічної рідини; турбіну органічного пара, що працює на испаренной органічної рідини, отриманої в конденсаторі-випарнику, для вироблення електрики і отримання збідненого теплом органічної рідини; конденсатор для конденсування збідненого теплом органічного пара в рідина; підігрівач для підігрівання рідини; насос для повернення нагрітої рідини з підігрівача в конденсатор-випарник і трубопровід для направлення конденсату з конденсатора в підігрівач. Винахід дозволяє створити нову і поліпшену геотермальну електростанцію.
ОПИС ВИНАХОДИ
Винахід стосується геотермальної електростанції, що працює на геотермальної текучої середовищі високого тиску.
Багато геотермальні джерела, обстежувані або експлуатовані в даний час, виробляють великі кількості гарячого розсолу при помірних тисках, зазвичай, близько 10,55 кг / см 2.
Однак, деякі джерела виробляють рідкі суміші з пара і розсолу при більш високому тиску, наприклад, 56,25 кг / см 2. В останньому випадку розсіл зазвичай є дуже корозійних, створюючи проблеми щодо його використання і розміщення. Нещодавно на Гаваях були пробурені геотермальні свердловини, що виробляють текучу середу високого тиску, що складається з 80% пара і 20% розсолу. Пар зазвичай є тільки насиченим і тут виникає питання як довго зможуть витримати ці свердловини тиск 56,25 кг / см 2 при безперервної експлуатації протягом років.
З огляду на таку невизначеність, зазвичай в потік зі свердловини встановлювали редукційний клапан, в результаті чого могла використовуватися система пара низького тиску в очікуванні того, що високий тиск в кінцевому рахунку впаде. Однак, це є консервативною конструкцією і дорогої через те, що протягом терміну служби станції значна кількість потенційної енергії буде втрачено.
Парові турбіни з протитиском, що призводять в дію генератор, можуть являти собою альтернативний підхід в тому плані, що пар високого тиску зі свердловини може перетворюватися в пар низького тиску в турбіні і подаватися паралельно на велике число модулів, здатних працювати на парі низького тиску. Кожен модуль може використовувати турбогенератор пара низького тиску і конденсатор, який діє як випарник для турбогенератора на органічному парі. Коли геотермальна рідина виробляє тільки насичений пар високого тиску, то розширення пари в турбіні відбувається в області вологої пари на T-діаграмі виробляючи відпрацьована пара, що містить водяні краплі і, тому, не придатний для використання на вхідних сходах парових турбін низького тиску в різних модулях.
Таким чином, метою даного винаходу є забезпечення новою і покращуваною геотермальної електростанції, здатної працювати на геотермальної текучої середовищі високого тиску без супутніх недоліків описаних вище відомих конструкцій.
Відповідно до даного винаходу геотермальна електростанція, що працює на геотермальної текучої середовищі (рідини) високого тиску, включає первинний сепаратор для розділення геотермальної текучого середовища (рідини) по двох каналах, один, який містить пар високого тиску, а інший - що містить рідину високого тиску. Пар високого тиску розширюється в первинній турбіні для вироблення електрики і отримання збідненого теплом відпрацьованого пара високого тиску, що містить велику кількість вологи. Збіднений теплом пар високого тиску подається на вторинний сепаратор, який розділяє відпрацьована пара на пар і рідку складову. Рідина високого тиску, отримана в первинному сепараторі, подається в первинний теплообмінник, в який надходить пар з вторинного сепаратора для передачі тепла пару. Первинний теплообмінник служить для сушіння і, можливо, перегріву парової складової, виробляючи сухий насичений або можливо перегрітий пар низького тиску, а охолоджена рідина високого тиску видаляється.
Передбачено принаймні один модуль електростанції, що включає парову турбіну низького тиску, що працює на парі низького тиску для вироблення електрики і збідненого теплом пара низького тиску, який подається на конденсатор-випарник, що містить органічну рідину. У конденсаторі-випарнику збіднений теплом пар низького тиску конденсується в конденсат, тоді як органічна рідина випаровується. Випарувалася органічна рідина надходить на турбіну органічного пара, яка виробляє електрику і виробляє збіднений теплом органічний пар. Конденсатор конденсує збіднений теплом органічний пар в рідину, яка нагнітається назад в конденсатор-випарник через підігрівач. Конденсат з конденсатора органічного пара направляється в підігрівач, де конденсат охолоджується і потім видаляється в відвідну свердловину.
Хоча рідина високого тиску, отримана в первинному сепараторі, зазвичай є дуже корозійної і не придатною для багатьох цілей, однак, вона може використовуватися в первинному теплообміннику з метою висушування і, можливо, перегріву парової складової, отриманої другим сепаратором, для використання в парових турбінах модулів . Крім того, конденсат, отриманий в конденсаторі-випарнику модуля, містить значну кількість тепла, який замість того, щоб прямувати прямо в відвідну свердловину, може використовуватися для підігрівання.
Коли використовується велика кількість модулів, описаного типу, то пар низького тиску направляється паралельно до парових турбін кожного з модулів. У цьому випадку, конденсат з вторинного сепаратора, що має температуру, відповідну вихідний температурі парової турбіни високого тиску, і придатний для цілей підігрівання і, отже, рідка складова, отримана в другому сепараторі, прямує паралельно до кожного з підігрівачів різних модулів.
Варіанти цього винаходу показані як приклад на доданих кресленнях, на яких:

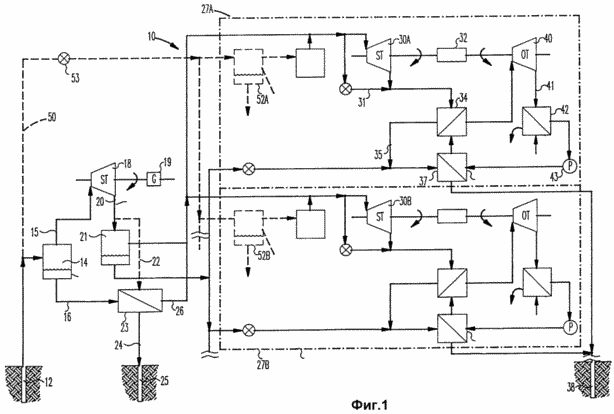

Фіг. 1 - блок-схема геотермальної електростанції винаходу, призначена
для роботи з геотермальної текучої середовищем високого тиску.
Фіг. 2 - схематичне зображення сполучних засобів, за допомогою яких один генератор
з'єднується з виходом парової і органічного пара турбінами модуля,
формує частину електростанції, показаної на фіг. 1.

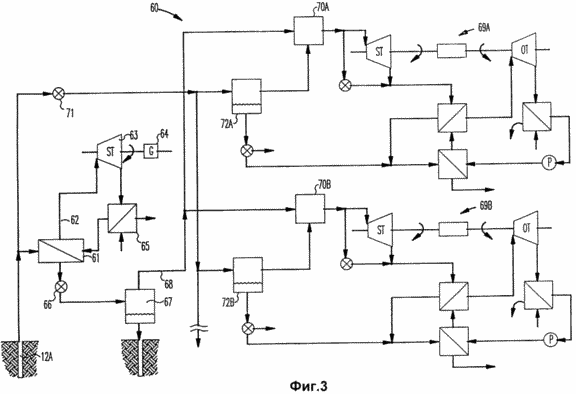

Фіг. 3 - блок-схема іншого варіанту винаходу.

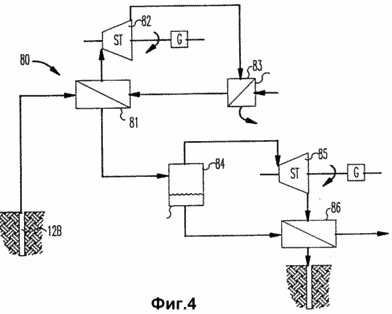

Фіг. 4 - блок-схема частини іншого варіанту винаходу.
Як показано на кресленнях, цифрою 10 позначена геотермальна електростанція винаходу, що працює на геотермальної текучої середовищі високого тиску. Геотермальна текуче середовище подається з експлуатаційної свердловини 12, яка зазвичай виробляє геотермальну текучу середу під тиском порядку 56,25 кг / см 2, при цьому рідина є сумішшю з близько 80% насиченого пара і 20% концентрованого розсолу. Композитна текуча середовище (рідина), що отримується з свердловини 12, подається в первинний сепаратор 14, де вона розділяється по двох каналах, один - містить пар, позначений цифрою 15, а інший канал, що містить рідину високого тиску, позначений цифрою 16. Насичений пар високого тиску в каналі 15 надходить в парову турбіну високого тиску 18, безпосередньо з'єднану з генератором 19, в результаті чого розширення пара високого тиску в турбіні 18 приводить в дію генератор 19, що виробляє електрику, яке надходить в енергетичну систему (не показана).
Збіднений теплом пар високого тиску видаляється з турбіни 18 в місці 20 і може подаватися у вторинний сепаратор 21 для поділу його на парову складову і рідку складову. У цьому випадку, парова складова спрямовується паралельно до кожного з численних модулів електростанції, позначених цифрами 27A, 27B і т.д. Або ж, збіднений теплом пар високого тиску, що виходить з турбіни 18 по лінії 20, направляється по трубопроводу 22 в первинний теплообмінник 23, в який подається і рідина високого тиску по лінії 16. Процес теплообміну відбувається в первинному теплообміннику 23, в якому рідина високого тиску , що знаходиться при температурі і тиску гирла свердловини, охолоджується і потім подається по трубопроводу 24 в відвідну свердловину 25. Тепло, що міститься в рідині високого тиску, передається парової складової в лінії 22, тим самим перегріваючи її і виробляючи сухий пар низького тиску, який подається по трубопроводу 26 паралельно до кожного з численних модулів електростанції, позначених цифрами 27A, 27B і т.д.
Сухий насичений пар низького тиску або перегрітий пар в лінії 26 подається на вхідну ступінь парових турбін 30A, 30B і т.д. модулів електростанції 27A, 27B і т.д. Тільки два модуля показані на фіг. 1, хоча в дійсній практиці пропонується використання десяти або більше модулів. Для полегшення опису винаходу будуть описані подробиці модуля 27A.
Пар низького тиску, що надходить на вхід парової турбіни 30A, розширюється в ній, виробляючи збіднений теплом пар низького тиску, так як енергії пара була перетворена в електрику в зв'язку з тим, що турбіна 30A з'єднана з генератором 32. збіднений теплом пар низького тиску видаляється з турбіни 30A і направляється в конденсатор-випарник 34, де відбувається конденсація збідненого теплом пара з отриманням конденсату в лінії 35. Цей конденсат переважно разом з частиною рідкої складової, отриманої в другому сепараторі 21, направляється в підігрівач 37 модуля електростанції. Після того, як конденсат і переважно рідка складова віддадуть тепло в підігрівачі, охолоджені рідини об'єднуються і видаляються в відвідну свердловину 38.
Конденсатор-випарник 34 містить органічну рідину переважно, пентан або ізопентан в залежності від панівних навколишніх умов, яка випаровується шляхом конденсації пара низького тиску на одній стороні конденсатора. Випарувалася органічна рідина, отримана в конденсаторі-випарнику, направляється в турбіну 40 органічного пара, де відбувається розширення, що виробляє збіднений теплом органічний пар в лінії 41, в той час як органічна турбіна 40 приводить в дію генератор 32.
Конденсатор 42 приймає збіднений теплом органічний пар, віддалений з турбіни 40, а наявність охолоджувача в конденсаторі 42 конденсирует збіднений теплом органічний пар в рідину, яка за допомогою насоса 43 подається назад в конденсатор-випарник через підігрівач 37, де органічна рідина підігрівається перед надходженням в конденсатор -іспарітель 34. Охолоджувач для конденсатора 42 може бути повітря або рідина, наприклад, вода.
І нарешті, обводная лінія 31, що взаємодіє з паровою турбіною 30A в модулі 27A, служить для забезпечення виведення з роботи парової турбіни з метою технічного обслуговування, не надаючи при цьому серйозного впливу на роботу турбіни 40 органічного пара модуля.
На фіг. 1 показані дві відвідні свердловини, а саме, свердловини 25 і 36. Однак, можна використовувати одну відвідну свердловину і це, зокрема, бажано, коли охолоджена рідина в лінії 24 електростанції є такий, що в процесі охолодження може відбутися осадкообразованіе. В такому випадку, майже чиста вода, що отримується в подогревателях 37 модулів електростанції, може комбінуватися з охолодженої рідиною в лінії 24 з метою розведення розсолу і тим самим, запобігти осадкообразованіе під час передачі охолодженої рідини в відвідну свердловину.
Для забезпечення гнучкості в роботі геотермальної електростанції, показаної на фіг. 1, як для цілей обслуговування, так і для забезпечення випадкового зменшення тиску і температури геотермального джерела рідини, виробленого експлуатаційної свердловиною 12, турбіна 18 обходиться обвідний лінією 50 з метою забезпечення подачі геотермальної рідини з експлуатаційної свердловини 12 прямо в сепаратори 52A, 52B модулів електростанції. З огляду на високий тиск в свердловині 12, в лінії 50 використовується редуктор тиску 53. Таким чином, тиск геотермальної рідини, яка подається в сепаратор 52A і в модулі 27A електростанції, узгоджується з робочим вхідним тиском для парової турбіни 30A модуля.
Коли лінія 50 знаходиться в роботі, парова турбіна 18 може бути зупинена, і сепаратор 14 не діятиме. Отже, в лінії 26 НЕ буде пара низького тиску. Замість цього, починають працювати сепаратори 52A і 52B, що розділяють геотермальну рідину на два потоки, дуже схоже на роботу первинного сепаратора 14 в поєднанні з паровою турбіною 18. Таким чином, пар низького тиску подається з сепаратора 52A і парову турбіну 30A.
Головна частина кожного модуля працює, як описано вище, за винятком того, що зазвичай, тільки конденсат, отриманий в конденсаторі-випарнику, є для підігрівача 37. Зазвичай Рассолова складова геотермальної рідини в лінії 50 є настільки концентрованої і корозійної, що може виявитися непрактичним подавати її в підігрівач. Однак, при відповідних умовах Рассолова складова може подаватися в підігрівач, а конденсат, отриманий в конденсаторі-випарнику, служить для розведення концентрованого розсолу для запобігання осадкообразованія в підігрівачі.
Як зазначалося вище, перевагою наявності обвідної лінії 50 в дійсній установці є гнучкість, яка забезпечується в процесі обслуговування парової турбіни 18. Таким чином, ця турбіна може виводитися з роботи шляхом відкриття обвідної лінії і даючи можливість модулів електростанції продовжити роботу і залишатися на лінії. Тому, загальна потужність, що виробляється електростанцією, зменшується через відключення генератора 19, однак, електростанції і раніше здатна виробляти значну кількість електроенергії. Безумовно, модульна конструкція електростанції дозволяє відключати кожен індивідуальний модуль 27A, 27B і т.д. з метою обслуговування, яке супроводжується тільки невеликим зменшенням потужності на виході електростанції.
Кращий варіант з'єднання генератора 32 з паровою турбіною 30A і органічної турбіною 40 модуля показаний на фіг. 2. Бажана конструкція є такою, що дискова муфта Фалька жорстко прикріплена до вихідного валу кожної з турбін 30A і 40, як зазначено цифрою 60. Аналогічної типу муфта використовується на протилежних вихідних валах генератора 32, як зазначено цифрою 61 на фіг. 2. Між цими муфтами встановлений редуктор 63 (виготовлений Jufkin Company) для забезпечення роботи генератора 32 на швидкості, яка трохи нижче, ніж швидкість обертання турбін.
Модифікація варіанту на фіг. 1 показана на фіг. 3, де замість парової турбіни відкритого циклу з фіг. 1 використовується замкнутого циклу парова турбіна високого тиску. В електростанції 60 на фіг. 3 геотермальна рідина високого тиску з джерельної свердловини 12A прямує в теплообмінник 61, де теплообмін відбувається з водою, в результаті чого виходить пар в лінії 62, який прямує в парову турбіну 63, що приводить в дію генератор 64. збіднений теплом пар, що видаляється з турбіни 63 , подається в конденсатор 65, де відбувається конденсація, а конденсат повертається в теплообмінник 61 за допомогою насоса (не показаний). Конденсатор 65 може мати водяне або повітряне охолодження.
Геотермальна рідина, яка виходить з теплообмінника 61, буде сумішшю з пара і розсолу, але буде охолодженої в порівнянні з розсолом з свердловини 12A, але його тиск буде більшим. Це тиск знижується в редукційний клапані 66 багато в чому аналогічна тій, як працює редукційний клапан 53 на джерелі розсолу в варіанті, показаному на фіг. 1. Після зниження тиску, рідина може направлятися в сепаратор 67, де парова частина відділяється від рідкої частини. Пар буде в основному насиченим і направляється через трубопровід 68 до модулів 69A, 69B і т.д., які аналогічні модулям 27A, 27B і т.д., описаним раніше.
Тумановловлювачі 70A, 70B і т.д. в модулях 69A, 69B і т.д. служать для відділення будь-якої вологи в парі перш, ніж він надійде в парові турбіни модулів. Відпрацьована пара з парових турбін модулів направляється в конденсатор-випарник для випаровування органічної рідини, яка подається в турбіну органічного пара, так і в раніше описаних модулях. Крім того, конденсат пара з конденсатора-випарника модулів, показаних на фіг. 3, використовується в цілях підігрівання, як на фіг. 1. Чи то пак, рідина, яка залишає редукційний клапан 66, може направлятися прямо паралельно в сепаратори 72A і 72B.
Електростанція 60 забезпечена і обводом турбіни 63, аналогічним тому, що показаний на фіг. 1. Тобто, редуктор тиску 72 дозволяє розсолу високого тиску вибірково обходити теплообмінник 61 з метою подачі розсолу з джерельної свердловин 12A безпосередньо в сепаратори 72A, 72B і т.д. модулів. Сепаратори поділяють потік в канал для пара і в канал для рідини, потім паровий канал кожного модуля живить парову турбіну модуля.
Канал рідини містить розсіл з свердловини 12A, що володіє великою кількістю тепла, який може змішуватися з конденсованими паром, отриманим в конденсаторі-випарнику модулів, і подаватися в їх підігрівач. Таким чином, коли турбіни 63 або будь-який з взаємодіючих з нею компонентів відключається для періодичного обслуговування, то обвідний редукційний клапан 71 відкривається, дозволяючи модулів залишатися на лінії.
Інший варіант цього винаходу показаний на фіг. 4 і є комбінацією варіантів, представлених на фіг. 1 і 3, в тому плані, що використовується парова турбіна високого тиску замкнутого циклу, як на фіг. 3 і, крім того, використовується ще одна парова турбіна, як на фіг. 1, замість редукційного клапана (редуктора тиску). Як показано на фіг. 4, варіант 80 включає теплообмінник 81 високого тиску, в який розсіл високого тиску надходить зі свердловини 12B. Тепло цього розсолу обмінюється з водою, виробляючи пар, який прямує в парову турбіну 82 високого тиску, що приводить в дію генератор 83, що виробляє електрику. Збіднений теплом пар, отриманий в турбіні 82, подається в конденсатор 83, де відбувається конденсація, і насос (не показаний) повертає конденсат в теплообмінник 81.
Суміш охолодженого пара і розсолу, що виходить з теплообмінника 81, направляється в сепаратор 84, який розділяє суміш на парову складову і рідку складову. Парова складова подається в парову турбіну 85, де розширюється, приводячи в дію генератор, що виробляє електрику, і виробляючи збіднений теплом пар, що направляється в теплообмінник 86. Рідка складова з сепаратора 84 і направляється в теплообмінник 86, де відбувається процес теплообміну між рідкої складової і збідненим теплом паром з турбіни 85. Результатом є висушування і, можливо, перегрівання цього пара, який утворює суху насичену пару низького тиску або перегрітий пар, який подається до модулів, як показано на фіг. 1. Охолоджений розсіл після теплообмінника 86 видаляється, переважно, через відвідну свердловину.
У цьому варіанті збіднений теплом пар, який залишає турбіну 82, направляється в конденсатор 83. Якщо потрібно, то збіднений теплом пар може і направлятися в конденсатор-випарник 34 з конденсатором пара, що виходить з конденсатора-випарника, який прямує в підігрівач 37 і повертається в теплообмінник 81.
Переваги і поліпшені результати, що досягаються способом і установкою цього винаходу, є очевидними з наведеного вище опису кращого варіанту цього винаходу. Різні зміни та модифікації можуть мати місце, не виходячи за область і суть винаходу, як визначено його формулою.
ФОРМУЛА ВИНАХОДУ
1. Геотермальна електростанція, що працює на геотермальної текучої середовищі високого тиску, що містить первинний сепаратор для розділення геотермальної текучого середовища по двох каналах, одному, що містить пар високого тиску, а іншому - рідина високого тиску, первинну парову турбіну в паровому каналі високого тиску, що працює на парі високого тиску для вироблення електроенергії і отримання збідненого теплом пара високого тиску, що відрізняється тим, що вона містить вторинний сепаратор для розділення збідненого теплом пара високого тиску на парову і рідку складові, первинний теплообмінник, який одержує рідина високого тиску і парову складову для передачі тепла парової складової для отримання пара низького тиску і охолодженої рідини високого тиску, і принаймні один модуль електростанції, що включає парову турбіну низького тиску, яка одержує пар низького тиску для вироблення електрики і збідненого теплом пара низького тиску, конденсатор-випарник, що містить органічну текучу середу для прийому збідненого теплом пара низького тиску і перетворення його в конденсат і для випаровування органічної текучого середовища, турбіну органічного пара, що працює на испаренной органічної плинної середовищі, отриманої в конденсаторі-випарнику, для вироблення електрики і для отримання збідненого теплом органічної текучого середовища, конденсатор для конденсування збідненого теплом органічного пара в рідина, підігрівач для нагрівання рідини, насос для повернення нагрітої рідини з підігрівача в конденсатор-випарник, кошти для направлення конденсату з конденсатора в підігрівач.
2. Електростанція по п.1, що відрізняється тим, що містить засоби для об'єднання рідкої складової, отриманої у вторинному сепараторі, з конденсатом і подачі обох в підігрівач.
3. Електростанція по п. 1, яка відрізняється тим, що охолоджена рідина високого тиску видаляється в відвідну свердловину.
4. Електростанція по п. 2, яка відрізняється тим, що рідка складова конденсату, що виходить з підігрівача, віддаляється в відвідну свердловину.
5. Електростанція по п.1, що відрізняється тим, що містить велику кількість модульних електростанцій, причому пар низького тиску подається паралельно до кожної паровій турбіні низького тиску численних модулів електростанції.
6. Електростанція по п.1, що відрізняється тим, що модуль включає сепаратор, а геотермальна електростанція - обвідну лінію, що має редуктор тиску і відключення первинного сепаратора і парової турбіни для подачі геотермальної текучого середовища високого тиску прямо в сепаратор модуля, який виробляє пар низького тиску і рідина низького тиску, і кошти для подачі пари низького тиску, отриманого в модульному сепараторі, в парову турбіну низького тиску модуля.
7. Електростанція по п.6, що відрізняється тим, що рідина низького тиску подається в підігрівач модуля.
8. Електростанція по п.1, що відрізняється тим, що кожен модуль включає один електричний генератор, встановлений між паровою турбіною і турбіною органічного пара, муфту для з'єднання одного електричного генератора з паровою турбіною і муфту для з'єднання одного електричного генератора з турбіною органічного пара.
9. Модуль електростанції для геотермальної електростанції для перетворення енергії пара, що містить парову турбіну, що працює на парі для вироблення електрики і збідненого теплом пара, конденсатор-випарник, що містить органічну текучу середу для конденсування збідненого теплом пара в конденсат за рахунок передачі тепла органічної текучого середовища, тим самим випаровуючи її, турбіну органічного пара, що працює на испаренной органічної плинної середовищі, отриманої в конденсаторі-випарнику, для виробництва електрики і отримання збідненого теплом органічного пара, конденсатор органічного пара для прийому органічного пара і виробництва рідкої органічної текучого середовища, насос для повернення рідкої органічної текучого середовища в конденсатор-випарник і підігрівач для підігрівання рідкої органічної текучого середовища перед її поверненням в конденсатор-випарник, який відрізняється тим, що конденсат в підігрівач подається з конденсатора-випарника.
10. Модуль по п. 9, який відрізняється тим, що включає один електричний генератор, встановлений між паровою турбіною і турбіною органічного пара, і сполучні засоби для з'єднання виходів турбін з генератором.
