ВИНАХІД
Патент Російської Федерації RU2261996

ТЕПЛОВА ЕЛЕКТРОСТАНЦІЯ І.І. СТАШЕВСЬКОГО

Ім'я винахідника: Сташевський Іван Іванович
Ім'я патентовласника: Сташевський Іван Іванович
Адреса для листування: 352243, Краснодарський край, м Новокубанск, вул. Ленінградська, 19, кв.116, І.І. Сташевському
Дата початку дії патенту: 2003.12.29

Винахід відноситься до енергетики. У тепловій електростанції, що містить парогенератор, парову турбіну, електричний генератор, конденсатор, труби свердловин розташовані у вертикальній площині в нижніх шарах земної кори і виконані з можливістю відведення теплової енергії з нижніх шарів земної кори і отримання відновлюваної теплової енергії. Труби свердловин встановлені під дном моря, океану в глибоководних жолобах або тріщинах земної кори або западинах на море або суші. Труби свердловин можуть бути розташовані на дні моря або суші паралельними рядами або в формі прямокутних кілець або спіралей, або човника, або зірок, або радіального розташування. Труби попарно з'єднані між собою під кутом. Труби з'єднані між собою і разом з насосами, турбіною, конденсатором, деаератором складають замкнуту систему. Насос, турбіна, генератор, вакуум-насос встановлені на платформі під дзвоном. Платформа жорстко і герметично з'єднана з дзвоном. Зовнішні поверхні турбіни і конденсатора забезпечені термоелементами термоелектронного генератора. Конденсатор суміщений з платформою і виконаний у формі вертикальних і горизонтальних сполучених труб, з'єднаних з вакуум-насосом і вакуум-регулятором. Деаератор забезпечений регулятором рівня рідини. Винахід дозволяє зменшити витрати коштів і матеріалів при отриманні дешевого поновлюваного палива і здійснити перетворення тепла в електричну енергію.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехнічної промисловості.

Відома теплова електростанція, яка містить парогенератор, конденсатор, вентилятор. Виконано з можливістю перетворення палива в теплоту робочого тіла за допомогою порового котла, далі перетворення теплоти робочого тіла в механічну енергію за допомогою парової турбіни, потім перетворення механічної енергії в електричну енергію за допомогою електричного генератора / см. велика Радянська Енциклопедія. 2 изд., 42, с. 250-253 /.

Недоліком відомої теплової електростанції є висока вартість палива. Великі витрати грошових коштів і матеріалів на видобуток і доставку палива до місць споживання. При роботі теплової електростанції в атмосферу викидаються шкідливі отруйні гази, що забруднюють атмосферу.

Метою винаходу є зменшення витрат коштів і матеріалів при отриманні дешевого поновлюваного палива і перетворення його в електричну енергію.

Поставлена ​​мета досягається тим, що кожні дві труби свердловини розташовані у вертикальній площині поруч і паралельно один одному з'єднані між собою на належної глибині під дном моря, океану або розташовані в різних місцях, з'єднані між собою на належної глибині під кутом нахилу під дном моря або океану в глибоководних жолобах або тріщинах земної кори або западинах на море, океані або суші, виконані з можливістю подачі холодної води через кінець труби свердловини і отримання на іншому пара за допомогою внутрішньої теплової енергії Землі, перетворення паратеплового робочого тіла в механічну енергію за допомогою турбіни, перетворення механічної енергії в електричну енергію за допомогою генератора. Електричний насос, турбіна, генератор, вакуум-насос встановлені на платформі під дзвоном. Платформа жорстко і герметично з'єднана з дзвоном, виконані з можливістю захисту машин від високого тиску води і створення нормальних умов для роботи машин. Зовнішні поверхні турбіни і конденсатора забезпечені термоелементами термоелектронного генератора. Виконано з можливістю прямого перетворення тепла з поверхні турбіни і конденсатора в електричну енергію. Конденсатор виконаний у формі вертикальних опорних сполучених труб, з'єднаних між собою горизонтальними трубами через належний рівний інтервал і з вакуум-насосом і вакуум-регулятором. Виконано з можливістю охолодження парів води - отримання конденсату, переміщення його самопливом з конденсатора в деаератор, створення і підтримання належного зниженого тиску в порожнині труб, видалення з деаератора кисню та інших газів і використання конденсату в замкнутому циклі. У ємності деаератора розташована поплавкові камера, забезпечена поплавком, на якому у верхньому і нижньому підставах розташовані пластини з постійного магніту. У камері на різних рівнях розташовані геркони, з'єднані з електричним насосом за допомогою електричного кола. Труби свердловини можуть бути розташовані на дні моря або поверхні суші в формі паралельних рядів або прямокутного кільця, або спіралі, або човника, або зірок, або в радіальної формі розташованих в різних місцях з'єднаних між собою під належним кутом нахилу на належної глибині під дном моря або на поверхні суші труб свердловин, послідовно з'єднаних між собою через насоси, турбіни, конденсатор. деаератор в замкнуту систему. Виконано з можливістю концентрації всієї теплової енергії для перетворення в механічну енергію однієї турбіною і перетворення механічної енергії в електричну енергію одним генератором і послідовної подачі холодного конденсату в кілька труб свердловин з деаератора за допомогою одного електричного насоса.

Новизна заявленого технічного рішення обумовлена ​​тим, що за рахунок установки свердловин на дні моря, океану в глибоководних жолобах і тріщинах земної кори або западинах в морі або океані, розташованих у вертикальній або похилій площині парами, з'єднаними між собою на належної глибині або розташованих в різних місцях , з'єднаних між собою під належним кутом нахилу, забезпечується подача холодної води в свердловину, отримання на виході пара теплоти робочого тіла за допомогою внутрішньої енергії Землі, перетворення пари в механічну енергію за допомогою турбіни, перетворення механічної енергії в електричну енергію за допомогою генератора і подача електричної енергії на сушу споживачам за допомогою кабелю.

За рахунок свердловин, розташованих в різних місцях, з'єднаних поміж собою парами на належної глибині під кутом нахилу, послідовне з'єднання цих свердловин між собою через насос, турбіну, конденсатор, деаератор, встановлених на дні моря або суші, забезпечується концентрація всієї теплової енергії для перетворення її в механічну енергію однієї турбіною і перетворення механічної енергії в електричну енергію одним генератором і подача конденсату в замкнутому циклі за допомогою одного насоса одночасно в кілька труб свердловин.

За рахунок використання на поверхні турбіни і трубах конденсатора термоелементів термоелектронного генератора забезпечується пряме перетворення тепла робочого тіла в електричну енергію, підвищення продуктивності теплової електростанції.

За рахунок конденсатора, виконаного у формі вертикальних опорних сполучених труб, з'єднаних з горизонтальними трубами через належний інтервал, вакуум-насос, вакуум-регулятор, забезпечується охолодження пари води в порожнині труб, отримання та переміщення конденсату самопливом в деаератор, створення належного тиску в порожнині труб конденсатора і деаератори, видалення кисню і інших газів і використання конденсату в замкнутому циклі.

За рахунок поєднання конденсатора з конструктивними елементами опорних труб помосту забезпечується економія коштів і стали.

За рахунок тепла, випромінюваного з поверхні турбін і конденсатора, в акваторії моря або океану створюються сприятливі штучні умови, що позитивно впливають на флору і фауну моря, океану.

За рахунок застосування різних варіантів розташування свердловинних труб / кільцевого, човникового, спірального, звездообразного, радіального і паралельного / розширюються технологічні можливості застосування свердловин труб для теплових електростанцій.

За рахунок використання дзвони, опущеного на дно моря, під ковпаком якого розташована турбіна, генератор, насос, забезпечується надійний захист від впливу високого тиску і створення нормальних умов для їх роботи.

За рахунок розташування камери поплавця в ємності деаератора, забезпеченого поплавком в його нижньому і верхньому підставі, розташовані пластини з постійного магніту, які взаємодіють з герконами, забезпечується автоматичне регулювання подачі відсутнього обсягу конденсату в деаератор.

За рахунок розташування свердловин труб поблизу міст, сіл, промислових підприємств забезпечуються всі споживачі електричної енергії та теплової енергії для обігріву житлових будинків, виробничих приміщень і промислових підприємств.

При патентному дослідженні заявленого технічного рішення по патентних, науковим, науково-технічним матеріалів не виявлено така сукупність ознак, що дозволяє судити про новизну істотних ознак.

Суть винаходу пояснюється кресленнями, де:

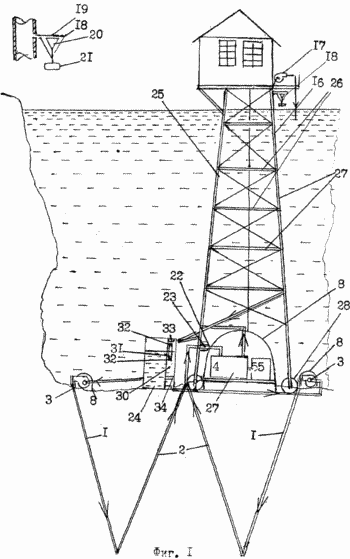

Фиг.1 зображена теплова електростанція, поперечний розріз.

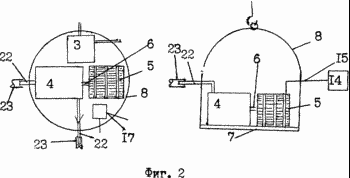

Фиг.2 зображена схема розташування турбіни, генератора, насоса, вакуум-насоса під ковпаком дзвони / вид зверху, вид збоку /.

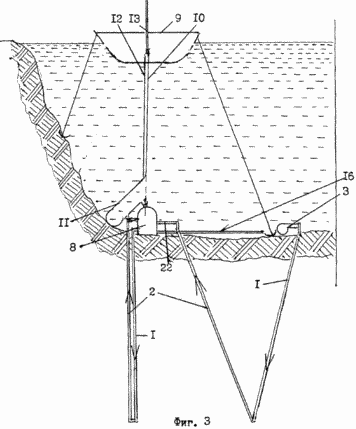

Фіг.3 зображена схема використання варіантів свердловин, поперечний розріз.

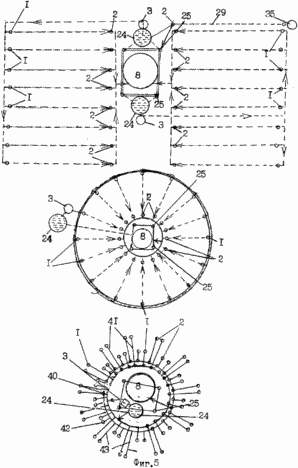

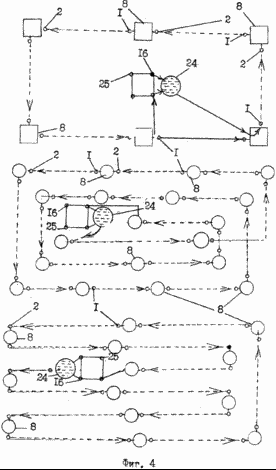

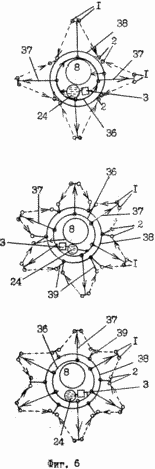

Фіг.4, 5, 6 - те ж, вид зверху.

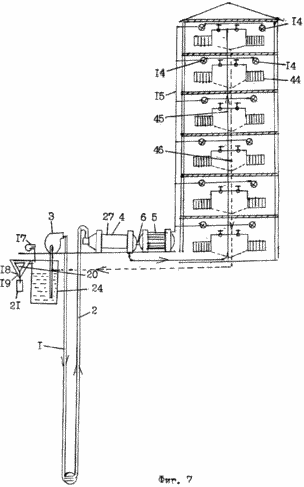

Фіг.7 зображено пристрій теплової електростанції на поверхні суші / поперечний розріз /.

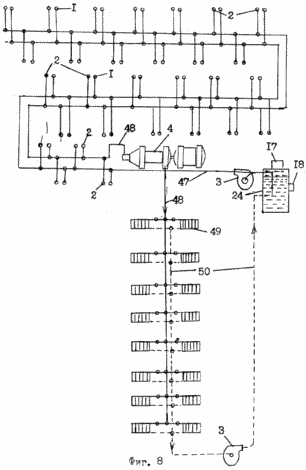

Фіг.8 зображена схема з'єднання вертикальних свердловин для роботи в замкнутому циклі / вид зверху /.

Теплова електростанція /фіг.3/ складається з вертикально розташованих труб, встановлених парами поруч один з одним, паралельно один одному або розташованих труб свердловин в різних місцях, з'єднаних між собою на належної глибині під кутом нахилу під дном моря або океану, в глибоководних жолобах або тріщинах земної кори або западинах на море або суші. Виконано з можливістю подачі холодної води в один кінець труби 1 свердловини за допомогою електричного насоса 3 отримання пара на іншому кінці труби 2 свердловини. При цьому холодна вода під дією внутрішньої теплової енергії Землі перетворюється на пару. Труба 2 з'єднана з паровою турбіною 4. Турбіна 4 з'єднана з електричним генератором 5 за допомогою вала 6. Виконано з можливістю перетворення теплового робочого тіла - пара в механічну енергію за допомогою турбіни 4. Перетворення механічної енергії в електричну енергію за допомогою генератора 5. Електричний насос 3, турбіна 4, генератор 5 встановлена ​​на металевій майданчику 7. Майданчик 7 жорстко і герметично з'єднана з дзвоном 8. Дзвін 8 з'єднаний з плавучим судном 9 за допомогою гнучкого шланга 10 троса 11, гнучкою тяги 12. Судно 9 могло використовуватися для буріння свердловин на великих глибинах, а й при експлуатації теплових електростанцій на великих глибинах. Судно 9 утримується на місці якорями. Дзвін 8 виконаний з можливістю надійного захисту машин від високого тиску води і створення нормальних умов роботи машин. На судні 9 розташована трубка 13, поєднана з гнучким шлангом 10. Електричний генератор 5 з'єднаний з споживачами 14 електричної енергії за допомогою кабелю 15. Турбіна 4 з'єднана з конденсатором 16 пара. Конденсатор 16 виконаний у формі труби належної довжини і діаметру, розташованої на дні моря, океану, деформованої в формі кільця. Конденсатор 16 з'єднаний з вакуум-насосом 17 і вакуум-регулятором 18, розташованими під ковпаком дзвони 8. Виконано з можливістю отримання конденсату при охолодженні парів води і переміщення його за допомогою насоса 3 в трубу 1, свердловини. Вакуум-регулятор 18 /фіг.1/ виконаний з конусної камери 19, всередині якої встановлений конус 20, з'єднаний з підвіскою 21 через отвір. На дзвоні 8 розташовані патрубки 22 з муфтами 23.

Пристрій може бути виконано в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що труби 1 і 2 розташовані в різних місцях, з'єднаних між собою на належної глибині під кутом нахилу нижче дна моря або океану. Труби 1 свердловини з'єднані з електричним насосом 3 з турбіною 4. Труба 2 з'єднана через стінки дзвони 8 з турбіною 4. Турбіна 4 перетворює пар в механічну енергію. Механічна енергія перетворюється в електричну енергію за допомогою вала 6, що з'єднує турбіну 4 з генератором 5. Відпрацьований пар з турбіни 4 подається в свердловину 1 за допомогою електричного насоса 3. Пара з труби 2 другої свердловини подається через стінки дзвони 8 в турбіну 4. Турбіна 4 перетворює пар в механічну енергію. Механічна енергія перетворюється за допомогою другого генератора 5 в електричну енергію. Відпрацьований пар знову подається в свердловину 1 за допомогою насоса 3. Далі всі операції повторюються. Через стінки останнього дзвони 8 з турбіни 4 відпрацьований пар подається в конденсатор 16 в трубу 25, де він охолоджується і перетворюється в конденсат. Конденсат переміщається самопливом з конденсатора 16 в деаератор 24. З деаератора 24 подається в трубу 1 свердловини за допомогою насоса 3. Труби 1 і 2 можуть бути розташовані /фіг.4/ в формі прямокутного кільця, або спіралі, або у формі човника і з'єднані замкнутим контуром. При цьому кожна пара трубчастих свердловин 1, 2 має свою турбіну 4, насос 3, генератор 5, розташовані під дзвоном 8, і загальний конденсатор пари 16. Конденсатор пара 16 виконаний у формі вертикальних опор платформи, що містять вертикальні труби 25, з'єднані між собою горизонтальними сполученими трубами 26 через належний інтервал і з вакуум-насосом 17 вакуум-регулятором 18. Платформа і конденсатор сполучені. Виконано з можливістю охолодження пара води, отримання конденсату і переміщення його самопливом з конденсатора 16 в ємність 24 деаератора, створення належного низького тиску і видалення кисню і інших газів і використання конденсату в замкнутому циклі. Труби 25 і 26 забезпечені термоелементами термоелектронного генератора 27, виконані з можливістю прямого перетворення теплової енергії з поверхні турбін і труб 25 і 26 конденсатора 16 в електричну енергію для підвищення продуктивності і підвищення ефективності використання теплової енергії в електричну енергію. Платформа виконана рухомий і забезпечена ходовими колесами 28.

Пристрій /фіг.5/ може бути виконано в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що труби 1 і 2 свердловин розташовані в різних місцях, з'єднані попарно між собою на належної глибині під дном моря, океану. Кінці труб 1 і 2 свердловин розташовані на дні моря паралельними рядами. Кінці труб 1 з'єднані між собою і їм кісткою 24 деаератора за допомогою водопроводу і електричного насоса 3. Кінці труб 2 свердловин з'єднані між собою і паровою турбіною 4 за допомогою паропроводу, виконані з можливістю подачі холодного конденсату з ємності 24 деаератора в кінці труб 1 свердловин при допомогою електричного насоса 3 і переміщення всього пара з труб 2 свердловини в турбіну 4, переміщення відпрацьованого пара в труби 25 конденсатора 16, охолодження пара і перетворення його в конденсат. Переміщення конденсату з труб 25, 26 в ємність деаератора 24 самопливом. За допомогою вакуум-насоса 17 з труб 25, 26 конденсатора 16 і деаератора 24 видаляється кисень та інші гази, конденсат накопичується і переміщається насосом 3 в усі свердловини 1 одного або двох контурів. Турбіна 4 з'єднана з генератором 5 за допомогою вала 6. Теплова енергія всіх свердловин перетвориться в механічну енергію за допомогою турбіни 4. Механічна енергія перетворюється в електричну енергію за допомогою генератора 5. У теплової електростанції є опреснительная установка 29, що містить резервну свердловину, що складається з труб 1 і 2. Труба 2 з'єднана безпосередньо з трубами 25 і 26 конденсатора 16. Виконано з можливістю отримання прісної дистильованої води з солоної води моря для поповнення відсутнього обсягу конденсату в деаератори 24 і інших цілей. У ємності деаератора 24 розташована поплавкові камера 30, забезпечена поплавком 31, на якому у верхньому і нижньому підставі розташовані пластини 32 /фіг.1/ з постійного магніту. У камері 30 на різних рівнях розташовані геркони 33 і 34, з'єднані за допомогою електричного кола з електричним насосом 35 опріснювальної установки 29. Геркон 33 працює на розмикання, а геркон 34 працює на замикання електричного кола, що живить електричний насос 35.

Пристрій може бути виконано в четвертому варіанті /фіг.5/. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що труби 1 і 2 розташовані радіально навколо дзвони 8 конденсатора 16 кінці труб 2 свердловин, розташованих в лінії внутрішньому колу, кінці труб 1 свердловин, розташовані по лінії зовнішнього кола. Деаератор 24 і насос 3, встановлений під дзвоном, розташовані за межами кола свердловин труби 1. Виконано з можливістю послідовної подачі холодного конденсату з ємності деаератора 24 в трубу 1 свердловин за допомогою водопроводу, розташованого по окружності, і електричного насоса 3 і отримання пара з труб 2 свердловин і переміщення його по паропроводу, розташованому по лінії внутрішнього кола.

Пристрій може бути виконано в п'ятому варіанті /фіг.6/. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що труби 1 і 2 розташовані в формі чотирьох, п'яти, шести і многоконечних зірок. Кінці труб свердловин 1 розташовані на кінцях зірок, а кінці труб 2 свердловин розташовані на внутрішній стороні зірок. Труби 1 з'єднані з деаератором 24 за допомогою внутрішніх кільцевих 36 і радіальних водопровідних труб 37, а кінці труб 2 свердловин з'єднані з кільцевих зовнішнім паропроводом 38 і радіальними паропроводами 37. Виконано з можливістю переміщення холодної води / конденсату / з деаератора 24 в труби 1 свердловин при допомогою електричного насоса 3 і отримання пара з труб 2 свердловин і переміщення його в турбіну 4.

Пристрій може бути виконано в шостому варіанті /фіг.5/. Шостий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що труби 1, 2 свердловин розташовані у вертикальній площині попарно паралельно один одному, з'єднані на належної глибині нижче дна моря, океану або нижче поверхні Землі. У горизонтальній площині кінці труб 1, 2 встановлені в формі кола в декількох лініях, рядах, наприклад в двох, коаксиально один одному. Коаксіально їх розташуванню розташований водопровід 40 і паропровід, виконані у формі кола. Деаератор 24 з'єднаний з трубами 1 свердловин за допомогою насоса 3 водопроводу 40 і радіальних труб 41. Труби 2 свердловин з'єднані з трубами 4 за допомогою паропроводу 42, виконаного у формі кола і радіального паропроводу 43. Виконано з можливістю подачі холодної води / конденсату / з ємності деаератора 24 в свердловину труб 1 за допомогою електричного насоса 3 і отримання в трубах 2 свердловин пара і переміщення його в парову турбіну 4. Перетворення пара в механічну енергію за допомогою турбін 4. Перетворення механічної енергії в електричну енергію за допомогою генератора 5.

Пристрій може бути виконано в сьомому варіанті /фіг.7/. Сьомий варіант такої ж, як 1-6 варіанти, відрізняється від них тим, що кінці труби 1, 2 розташовані на поверхні суші на континентах або островах, розташовані поблизу міст, сіл, промислових підприємств. Конденсатор пари виконаний з радіаторних батарей 44, які розташовані в житлових будинках, виробничих приміщеннях, промислових цехах, теплицях. Турбіна 4 з'єднана з ємністю деаератора 24, вакуум-насосом 17, вакуум-регулятором 18 через паропровід 45, радіаторні батареї 44 і водопровід 46. Виконано з можливістю подачі холодного конденсату з ємності деаератора 24 в свердловину 1 за допомогою електричного насоса 3, отримання пара з труб 2 свердловини і переміщення його в турбіну 4. перетворення теплової енергії / пара / в механічну енергію за допомогою турбіни 4, перетворення механічної енергії в електричну енергію за допомогою генератора 5. Подача відпрацьованого пара через паропровід 45, радіаторні батареї 44, водопровід 46 в ємність 24 деаератора. Вакуум-насос 17 створює знижений тиск в ємності деаератора 24. Вакуум переміщається по водопроводу 46, паропроводу 45, прискорює переміщення пара по паропроводу. Пари води в вакуумі, стикаючись з внутрішньою поверхнею батарей 44 і паропроводу 45, перетворюються в воду-конденсат.

Конденсат самопливом переміщається в ємність деаератора 24. З ємності деаератора 24 видаляються бульбашки кисню та інші гази, при цьому запобігається окислення обладнання. Вакуум регулятор 18 підтримує в автоматичному режимі належні параметри низького тиску.

Пристрій може бути виконано в 8 варіанті. Восьмий варіант такої ж, як шостий варіант, відрізняється від нього тим, що труби 1, 2 свердловини в вертикальній площині розташовані по парам поруч і паралельно один одному, з'єднані один з одним на належної глибині. На поверхні грунту кінці труб 1, 2 свердловин в горизонтальній площині розташовані рядами прямолінійно. Кінці труб 1 з'єднані з ємністю деаератора 24 за допомогою насоса 3 і водопроводу 47. Труба 2 з'єднана з ємністю деаератори 24 через парову турбіну і паропровід 48, радіаторні батареї 49 водопровід 50 і електричний насос 3.

Пристрій працює наступним чином. За допомогою бурових установок виробляють буріння свердловин і установку труб 1 і 2 у вертикальній площині, установку їх поруч паралельно один одному або розташовують їх в різних місцях, з'єднують їх між собою на належної глибині під дном моря або океану в глибоководних жолобах або тріщинах земної кори або в западинах на море або суші в зазначених місцях. Після виготовлення свердловин проводять монтаж і з'єднують труби 1, 2 свердловин з патрубками, розташованими на дзвоні 8 за допомогою роботів, керованих з судна або платформи. Дзвін розташовують поблизу труб 2 свердловин для зручності монтажу та демонтажу устаткування. Замикають електричний ланцюг, що живить електричний насос 3, вакуум-насос 17 за допомогою електричного насоса 3 відбувається переміщення холодної води конденсату в трубу 1 свердловини. Від високої температури внутрішньої енергії Землі вода в свердловині 1 і 2 нагрівається до високої температури, перетворюється на пару. Пара з труби 2 свердловини переміщається через стінки дзвони в турбіну 4, пар - теплове тіло перетворюється в механічну енергію за допомогою турбіни 4.

Механічна енергія перетворюється в електричну енергію за допомогою генератора 5. Електрична енергія з генератора переміщається по кабелю 15 споживачам 14, розташованим на морі і суші. З судна подається повітря під дзвін 8. Дзвін 8 захищає машини: насос 3, турбіну 4, генератор 5 від високого тиску води на дні моря і створює нормальні умови для роботи машин. Відпрацьований пар переміщається з турбіни 4 в трубу конденсатора 16. Від дії холодної води моря водяна пара охолоджується і перетворюється в конденсат, він за допомогою насоса 3 переміщається в трубу свердловини. При поломці однієї з машин в дзвоні з судна опускають на дно моря роботів, за допомогою пульта управління керують роботою роботів, відкручують муфти, відокремлюють патрубки, що з'єднуються з дзвоном 8 і трубами 1 і 2 свердловин. За допомогою підйомних засобів виконують підйом дзвони на судно або платформу, відокремлюють дзвін від майданчика 7, виробляють демонтаж, ремонт або заміну зношених деталей або вузлів машини і монтаж, щільне і герметичне з'єднання площадки 7 з дзвоном 8. Потім дзвін 8 переміщують в початкове положення на дно моря. За допомогою роботів / на кресленні не показано / виробляємо з'єднання труб за допомогою муфт і знову виробляємо замикання електричного кола, що живить електричний насос 3, вакуум-насос 17. Далі всі операції повторюються. Як тільки знижений тиск належного параметра досягне перевищення допустимих параметрів, конус 20 переміщається від низу до верху, переміщаючи вгору підвіску 21, отвір в клапані відкривається, повітря переміщається в трубу. Тиск в трубі нормалізується. Конус 20 з підвіскою 21 переміщається зверху вниз у вихідне положення. Клапан закривається. Далі всі операції повторюються.

Пристрій може працювати в другому варіанті. Другий варіант такої ж, як перший варіант, відрізняється від нього тим, що замикаємо електричне коло, що живить все електричні насоси 3, вакуум-насос 17, розташовані під ковпаком дзвони 8. При цьому електричні насоси 3 з ємності 24 деаератора закачують холодну воду в свердловини 1 під дією високої температури теплової енергії в нижніх шарах Землі, вода в свердловинах 1 і 2 нагрівається і перетворюється на пару. Пар переміщається зі свердловини 2 в парову турбіну 4, розташовану під дзвоном 8. Пар перетворюється в механічну енергію за допомогою турбіни 4. Механічна енергія перетворюється в електричну енергію за допомогою вала 6 і електричного генератора 5. Електрична енергія переміщається по проводах споживачам 14 по кабелю 15 . Відпрацьований пар переміщається за допомогою електричного насоса 3 в свердловину 1. Під дією високої теплової енергії в нижніх шарах Землі пар в свердловинах 1, 2 ще сильніше нагрівається і переміщається зі свердловини 2 через стінку дзвони 8 в парову турбіну 4. пар знову перетвориться в механічну енергію за допомогою парової турбіни 4. Механічна енергія перетворюється в електричну за допомогою електричного генератора 5. Електрична енергія передається споживачам 14 по кабелю 15. Відпрацьований пар знову переміщається за допомогою електричного насоса 3 в трубу 1 свердловини 1. Далі всі операції повторюються до тих пір, поки один з насосів 3 буде робити переміщення відпрацьованого пара з турбіни 4 в конденсатор 16 в трубу 25. Пар по сполучених трубах 25 і 26 розподіляється в порожнинах труб. Під дією холодної води моря пара охолоджується, перетворюється в конденсат і стікає самопливом з порожнини труб 25 і 26 конденсатора 16 в ємність 24 деаератора. Вакуумний насос 17 створює розрідження, знижений тиск в трубах 25 і 26, при цьому видаляються з деаератора 24 і труб 25 і 26 кисень та інші гази, це запобігає окисленню обладнання - корозія, прискорюється процес охолодження і перетворення пара в воду - конденсат і використання його в замкнутому циклі. Зовнішня поверхня турбіни 4 і конденсатора 16 труб 25 і 26 забезпечена термоелементами термоелектронного генератора 27. При цьому термоелементи термоелектронного генератора 27 перетворять теплову енергію з поверхні турбін 4 і труб 25 і 26 безпосередньо в електричну енергію. Це підвищує продуктивність. В акваторії моря, океану, де розташовані теплові електростанції, відбувається втрата тепла, вода нагрівається і створюються сприятливі умови для флори і фауни моря. Конденсатор 16 поєднаний з конструктивними елементами рухомої платформи, це економить кошти і матеріали. За рахунок ходових коліс 28 можна переміщати платформу по дну моря і встановлювати її в належному ділянці акваторії моря, океану.

Пристрій може працювати в третьому варіанті. Третій варіант такої ж, як другий варіант, відрізняється від нього тим, що кінці труб 1, 2 свердловин розташовані в різних місцях, з'єднаних між собою на належної глибині під дном моря, океану. Кінці труб 1 і 2 свердловин розташовані на дні моря, океану паралельними рядами. Кінці труб 1 з'єднані між собою і ємністю 24 деаератора за допомогою водопроводу і електричного насоса 3. Кінці труб 2 з'єднані між собою і паровою турбіною 4 за допомогою паропроводу. Замикаємо електричне коло, що живить електричний насос 3, конденсат переміщається з ємності 24 деаератора в трубу 1 кількох свердловин одночасно. У нижніх шарах земної кори вода нагрівається і перетворюється на пару, пар з труб 2 свердловин переміщується через стінки дзвони 8 в парову турбіну 4. Пар - теплове робоче тіло за допомогою турбіни 4 перетворюється в механічну енергію. Механічна енергія за допомогою вала 6 і генератора 5 перетвориться в електричну енергію. Електрична енергія за допомогою кабелю 15 передається споживачам 14 на сушу острова або континенту. Відпрацьований пар з турбіни 4 з-під дзвони 8 переміщається в трубу 25 конденсатора 16. Пар в трубах 25 і 26 охолоджується холодною морською водою і перетворюється в конденсат. Конденсат переміщається з труб 25 і 26 конденсатора 16 в ємність 24 деаератора самопливом. За допомогою вакуум-насоса 17 з труб 25 і 26 конденсатора 16 з ємності 24 деаератора видаляється кисень та інші гази. У трубах 25 і 26 створюється і підтримується знижений тиск належного параметра за допомогою вакуум-регулятора 18. Конденсат накопичується і переміщається насосом 3 в усі свердловини труб 1 одного або двох контурів. За рахунок опріснювальної установки 29 поповнюється відсутній обсяг конденсату 24 в ємності деаератора 24. При зниженні рівня конденсату в ємності 24 деаератора 24 поплавок 31 переміщається в камері поплавця 30 зверху вниз. Як тільки поплавок 31 переміститься до рівня геркона 34, геркон 34 взаємодіє з постійним магнітом 32 пластини, геркон 34 замикає електричний ланцюг, що живить електричний насос 35. Електричний насос 35 переміщує воду в трубу 1 свердловини, виходить пар, пар переміщається з труб 2 в трубу 25 конденсатора 16. пара розподіляється в трубах 25 і 26, в вакуумі за допомогою холодної морської води пара охолоджується і перетворюється в конденсат. Конденсат самопливом переміщається з труб 25 і 26 в ємність 24 деаератора. Як тільки рівень конденсату підніметься до рівня геркона 33, поплавок 31 спливає і пластиною постійного магніту 32 взаємодіє з герконом 33. Геркон 33 розмикає електричний ланцюг, що живить електричний насос 35. Робота насоса 35 припиняється.

Пристрій може працювати в четвертому варіанті /фіг.5/. Четвертий варіант такої ж, як третій варіант, відрізняється від нього тим, що подача холодного конденсату з ємності 24 деаератора в труби 1 свердловин здійснюється за допомогою електричного насоса 3 по водопроводу, розташованому по колу ліній свердловин, пар надходить з труб 2 свердловин через стінки дзвони 8 в турбіну 4. Пар - теплове робоче тіло за допомогою турбіни перетвориться в механічну енергію. Механічна енергія за допомогою вала 6 і генератора 5 перетвориться в електричну енергію. Електрична енергія за допомогою кабелю 15 передається споживачам 14 на сушу острова або континенту. Відпрацьований пар з турбіни 4 дзвони 8 переміщається в трубу 25 і 26 конденсатора 16. Пар в трубах 25 і 26 охолоджується холодною водою моря і перетворюється в конденсат і переміщається з труб 25 і 26 конденсатора 16 в ємність 24 деаератора самопливом. За допомогою вакуум-насоса 17 і вакуум-регулятора 18 з труб 25 і 26 і ємності 24 деаератора видаляється кисень та інші гази і підтримуються оптимальні параметри низького тиску.

Пристрій може працювати в п'ятому варіанті /фіг.6/. П'ятий варіант такої ж, як четвертий варіант, відрізняється від нього тим, що кінці труб 1 і 2 розташовані в формі чотирьох, п'яти, шести і многоконечних зірок. При цьому кінці труб 1 свердловин розташовані на кінцях зірок, а кінці труб 2 свердловин розташовані на внутрішній увігнутій стороні зірок. При замиканні електричного кола, що живить електричний насос 3, насос 3 переміщує холодне конденсат з деаератора 24 в трубу 1 свердловин за допомогою внутрішнього кільцевого 36 і радіального 37 водопроводів. За допомогою внутрішньої теплової енергії Землі вода нагрівається до високої температури і перетворюється на пару. Пара з труб 2 кількох свердловин по кільцевому паропроводу 38 переміщається через стінку дзвони 8 в парову турбіну 4. Пар - теплове робоче тіло за допомогою турбіни 4 перетворюється в механічну енергію. Механічна енергія за допомогою вала передається генератору 5, там вона перетворюється в електричну енергію. Електрична енергія по кабелю переміщається споживачам 14. Відпрацьований пар з турбіни 4 з-під дзвони 8 переміщається в трубу 25 конденсатора 16, там він охолоджується холодною морською водою і перетворюється в конденсат. Конденсат переміщається з труб 25 і 26 в ємність 24 деаератора самопливом. Далі всі операції повторюються.

Пристрій може працювати в шостому варіанті. Шостий варіант /фіг.5/ такий же, як четвертий варіант, відрізняється від нього тим, що труби 1 і 2 розташовані у вертикальній площині парами, паралельні один одному і з'єднані між собою на належної глибині нижче дна моря, океану і нижче поверхні землі на островах і континентах. У горизонтальній площині кінці труби 1 і 2 встановлені в формі кола, овалу або багатокутника в декількох лініях рядів, розташовані коаксіально один одному, коаксиально їх розташуванню є водопровід 40, розташований в формі кола, овалу, трикутника. Ємність 24 деаератора 24 з'єднана з кінцями труб 1 свердловин за допомогою насоса 3 водопроводу 40 радіальних труб 41. Труби 2 свердловин з'єднані з трубами 4 за допомогою паропроводу 42, виконані у формі кола або овалу або багатокутника і радіальних паропроводів 43. При замиканні електричного кола електричного насоса 3 з ємності 24 деаератора за допомогою електричного насоса 3 холодний конденсат переміщається в трубу 1 свердловини через кільцевої водопровід 40, радіальні водопроводи 41. Під дією внутрішньої енергії Землі вода нагрівається до високої температури і перетворюється на пару. Пара з труб 2 кількох свердловин переміщається по кільцевому паропроводу через стінку дзвони 8 в парову турбіну 4. Пар - теплове робоче тіло за допомогою турбіни 4 перетворюється в механічну енергію. Механічна енергія за допомогою вала 6 передається генератору 5 і їм перетворюється в електричну енергію. Відпрацьований пар з турбіни 4 через стінку дзвони 8 переміщається в трубу 25 конденсатора 16, там він охолоджується холодною морською водою і перетворюється в конденсат. Конденсат переміщається з труб 25 і 26 в ємність 24 деаератора самопливом. Далі всі операції повторюються.

Пристрій працює в сьомому варіанті. Сьомий варіант /фіг.7/ такий же, як 1-6 варіанти, відрізняється від них тим, що кінці труб 1, 2 розташовані на суші континентів островів поблизу міст сіл і населених пунктів і промислових підприємств. Конденсатор 16 виконаний з радіаторних батарей 44. Замикаємо електричний ланцюг, що живить електричний насос 3. Насос 3 переміщує конденсат з ємності 24 деаератора в трубу 1 свердловини. Під дією внутрішньої енергії Землі вода нагрівається і перетворюється на пару. Пара з труб 2 однієї або декількох свердловин за допомогою турбіни 4 перетворюється в механічну енергію. Механічна енергія за допомогою вала 6 передається генератору 5, їм вона перетворюється в електричну енергію. Електрична енергія передається по кабелю 15 споживачам 14 міст, сіл, населених пунктів і промислових підприємств. Відпрацьований пар переміщається з турбіни 4 по паропроводу 45 в радіаторні батареї 44 в квартири житлових будинків, виробничих приміщень. Вакуум-насос 17 створює знижений тиск в трубах 45, 46, радіаторних батареях 44 і в ємності деаератора 24. Вакуум-регулятор 18 підтримує в оптимальних параметрах знижений тиск. Відбувається вакуумно-парове опалення в житлових будинках і виробничих приміщеннях. Пари в вакуумі, стикаючись з внутрішньою поверхнею батарей 44, паропроводу 45, перетворюються в конденсат. Конденсат стікає самопливом в ємність 24 деаератора. З ємності 24 деаератора видаляється кисень та інші гази і запобігає окисленню труб і устаткування і корозія металу. Пристрій може працювати в восьмому варіанті /фіг.8/. Восьмий варіант такої ж, як шостий варіант, відрізняється від нього тим, що труби 1, 2 свердловин у вертикальній площині розташовані парами, встановлені поруч і паралельно один одному, з'єднані один з одним на належної глибині. На поверхні грунту кінці труб 1, 2 свердловин в горизонтальній площині розташовані рядами прямолінійно. Кінці труб 1 з'єднані з ємністю 24 деаератора за допомогою насоса 3 і водопроводу 47. Труба 2 з'єднана з ємністю деаератора 24 через турбіну 4, паропровід 48, радіаторні батареї 49, водопровід 50, електричний насос 3. Замикаємо електричний ланцюг, що живить електричний насос 3. холодний конденсат з ємності 24 за допомогою насоса 3 переміщається в труби 1 кількох свердловин. У нижніх шарах Землі під дією внутрішньої енергії Землі вода нагрівається і перетворюється на пару. Пара з труб 2 кількох свердловин переміщується в парову турбіну 4. Пар - теплове робоче тіло за допомогою турбіни 4 перетворюється в механічну енергію. Механічна енергія за допомогою вала 6 передається генератору 5, їм вона перетворюється в електричну енергію. Електрична енергія за допомогою кабелю 15 передається споживачам в житлові будинки, виробничі приміщення. Відпрацьований пар з турбіни 4 передається в радіаторні батареї 49 по паропроводу 48. Батарея 49 обігрівають житлові приміщення, цеху. У радіаторних батареях 49, трубах 48, 50 і в деаератори 24 є вакуум, отриманий за допомогою вакуум-насоса 17. Належне низький тиск автоматично підтримується за допомогою вакуум-регулятора 18. У приміщеннях проводиться вакуумна-парове опалення. У батареях пара охолоджується і перетворюється в конденсат. Конденсат переміщається за допомогою електричного насоса 3 в ємність 24 деаератора.

ФОРМУЛА ВИНАХОДУ

Теплова електростанція, яка містить свердловину, з'єднану за допомогою спарених труб, одні кінці яких розташовані на поверхні землі, а інші кінці труб з'єднані між собою і розташовані в нижніх шарах земної кори, з турбіною, пов'язаної з електричним генератором за допомогою вала, конденсатор і електричний насос , встановлений з можливістю подачі холодного конденсату через один кінець труби свердловини і отримання на іншому - пара, яка відрізняється тим, що містить платформу, герметично з'єднану з дзвоном, вакуум-насос, вакуум-регулятор і деаератор, свердловини труби встановлені під дном моря або океану, в глибоководних жолобах або тріщинах земної кори або западинах на море або суші, труби розташовані на дні моря або суші паралельними рядами або в формі прямокутних кілець, або спіралей, або човника, або зірок, або радіального розташування, попарно з'єднані між собою під кутом і складають з насосом, турбіною, конденсатором, деаератором замкнуту систему, причому електричний насос, турбіна, генератор, вакуум-насос встановлені на платформі і виконані з можливістю захисту машин від високого тиску води, зовнішня поверхня турбіни і конденсатора забезпечена термоелементами термоелектронного генератора для прямого перетворення тепла з їх поверхні в електричну енергію, конденсатор суміщений з платформою і виконаний у формі вертикальних сполучених труб, з'єднаних вакуум-насосом і вакуум-регулятором, деаератор забезпечений регулятором рівня рідини і виконаний з можливістю автоматичного переміщення відсутнього обсягу конденсату в деаератор за допомогою насоса.

Версія для друку
Дата публікації 09.01.2007гг
