ВИНАХІД
Патент Російської Федерації RU2121118
ПРИСТРІЙ І СПОСІБ ДЛЯ ВИРОБНИЦТВА ЕНЕРГІЇ
З ГЕОТЕРМАЛЬНІЙ ТЕКУЧОГО СЕРЕДОВИЩА
Ім'я винахідника: Люсьєн Й.Бронікі (IL); Джильберт Ріоллет (FR); Ашер еловик (IL); Надав Амір (IL); Моше Грассіанні (IL); Йоель Джілон (IL); Алекс Морітц (IL)
Ім'я патентовласника: Ормат, Інк. (US)
Адреса для листування:
Дата початку дії патенту: 1993.10.01
Пристрій і спосіб призначені для виробництва енергії і можуть бути використані в геотермальної енергетики. Енергія виробляється з геотермальної текучого середовища високого тиску шляхом її поділу на пар високого тиску і розсіл високого тиску, розширення пара високого тиску в турбогенераторі високого тиску для отримання енергії і збідненого теплом пара і відділення рідини від збідненого теплом пара, отримуючи тим самим висушений збіднений теплом пар при тиску і температурі нижче, ніж тиск і температура пари високого тиску. Відокремлена таким чином рідину і розсіл високого тиску комбінуються в випарної камері, яка виробляє пар, комбінують з висушеним збідненим теплом паром, і розширюється в турбогенераторі низького тиску для отримання додаткової енергії, при цьому частина пара високого тиску використовується для проміжного підігріву висушеного збідненого теплом пара і пара, одержуваного в випарної камері, перш ніж пар буде розширюватися в турбогенераторі більш низького тиску. Винахід дозволяє створити економічну і довговічну електростанцію.
ОПИС ВИНАХОДИ
Винахід стосується геотермальної електростанції, що працює на геотермальної текучої середовищі високого тиску.
Потреба в альтернативах викопному паливу для отримання енергії добре відома і геотермальні ресурси представляють багатообіцяюче рішення. Однак для того щоб стати економічно привабливим, геотермальний джерело повинен використовуватися так, щоб забезпечити максимальний вихід енергії в межах хорошою інженерної практики. Це вимагає максимального перетворення як прихованого, так і фізичного тепла, присутнього в геотермальної рідини (плинної середовищі), і вибору термодинамічної циклу максимальної ефективності. Такий цикл повинен зводити до мінімуму утворення накипу і корозійний вплив геотермальних рідин на матеріали електростанції. І нарешті, екологічні міркування вимагають повернення всіх витягнутих рідин і газів назад у землю, щоб уникнути впливу навколишнього середовища і запобігти виснаження ресурсів.
Багато геотермальні джерела в даний час досліджуються або експлуатуються, виробляючи велику кількість гарячого розсолу при помірних тисках, зазвичай близько 10,55 кг / см 2. Однак деякі джерела дають рідкі суміші з пара і розсолу при значно більш високому тиску, наприклад порядку 56,25 кг / см 2. В останньому випадку розсіл зазвичай є дуже корозійних і створює проблеми щодо його використання і розміщення. Нещодавно на Гаваях були пробурені геотермальні свердловини, видобувні рідина під високим тиском, що складається приблизно з 80% пара і 20% розсолу. Пар зазвичай є тільки насиченим і виникає при цьому питання, а як довго ці свердловини зможуть витримувати тиск 56,25 кг / см 2 при безперервній роботі протягом багатьох років.
З огляду на цю невизначеність, практикується встановлювати редукційні клапана в потік зі свердловини, в результаті чого може використовуватися система пара низького тиску в очікуванні того, що в кінцевому рахунку високий тиск зменшиться. Однак це є консервативним рішенням і воно дорого через терміну служби станції, так як значна кількість потенційної енергії буде губитися.
Відомо, що коли суміш насиченої пари високого тиску і розсолу надходить з геотермальної свердловини, пар відокремлюється і подається до парового турбогенератора з протитиском. Відходить пар від турбіни з протитиском подається паралельно безлічі модулів, кожен з яких містить паровий турбогенератор низького тиску. Кожен модуль і містить конденсатор, який діє як випарник для турбогенератора для органічного пара.
Недоліком такої конструкції є те, що за умови отримання максимуму роботи від пари високого тиску, що надходить з геотермальної свердловини, пар, що відходить від турбіни з протитиском, буде вологим, і це призводить до того, що він не придатний для вхідних ступенів турбіни низького тиску.
Найближчий рівень техніки, відомий заявнику, розкритий в наступних джерелах, наведених у відповідній заявці на патент США:
патент США 4665705,
патент США 4189923,
патент США 3762545.
Патент '705 описує систему для мінімізації утворення накипу з діоксиду кремнію (кремнезему) в парових котлах для випаровування, використовуваних в геотермальних електростанціях. Випарувався пар призводить турбогенератор в дію, але пом'ятий (відпрацював) пар конденсується в "дистильовану воду" і не використовується для випаровування органічної текучого середовища.
Патент '923 показує використання газу під тиском для здійснення подачі розсолу з геотермальної свердловини і випаровування розсолу в пар, який призводить турбогенератор в дію.
Патент '545 описує закипання розсолу з геотермальної свердловини в пар, розширення пара в турбогенераторі і з'єднання конденсату з відходить пара турбіни з концентрованим розсолом після операції випаровування перед тим, як розсіл повертають в землю.
Парова турбіни з протитиском, яка веде в дію генератор, може представляти альтернативний підхід в тому плані, що пар високого тиску зі свердловини може перетворюватися в пар низького тиску в турбіні і подаватися паралельно на велике число модулів, які можуть працювати на парі низького тиску. Кожен модуль може використовувати турбогенератор пара низького тиску і конденсатор, який діє як випарник для турбогенератора пара органічної рідини. Коли геотермальна рідина виробляє тільки насичений пар високого тиску, то розширення пари в турбіні відбувається в області вологої пари на TS-діаграмі, виробляючи відпрацьована пара, що містить водяні краплі і тому не придатний для використання на вхідних сходах парових турбін низького тиску різних модулів.
Таким чином, метою даного винаходу є створення нової і поліпшеною геотермальної електростанції, здатної працювати на геотермальної рідини високого тиску без недоліків, властивих описаним вище відомим конструкціям.
Відповідно до даного винаходу енергія виходить з геотермальної рідини високого тиску шляхом поділу її на пару високого тиску і розсіл високого тиску, розширення пара високого тиску в турбогенераторі високого тиску для отримання енергії і збідненого теплом пара і відділенням рідини від збідненого теплом пара, тим самим отримуючи висушений збіднений теплом пар при тиску і температурі нижче, ніж тиск і температура пари високого тиску. Відокремлена таким чином рідину і розсіл високого тиску об'єднуються в випарної камері, яка виробляє пар, який об'єднується з висушеним збідненим теплом паром і розширюється в турбогенераторі більш низького тиску для виробництва додаткової енергії. Необов'язково частина пара високого тиску використовується для повторного нагріву висушеного збідненого теплом пара і пара, виробленого испарительной камерою, перш ніж цей пар буде розширено в турбогенераторі більш низького тиску.
У модифікації геотермальна рідина високого тиску подається на неконтактна теплообмінник або переважно на кілька теплообмінників, які служать в якості випарника і підігрівача для замкнутої парової системи, в якій пар розширюється на ступені високого тиску турбогенератора для вироблення енергії і збідненого теплом пара. Сепаратор вологи відокремлює рідина від збідненого теплом пара, виробляючи висушений збіднений теплом пар. Відокремлена рідина подається в випарну камеру, в яку і надходить підігріта вода з підігрівача і яка виробляє пар, який об'єднується з висушеним збідненим теплом паром і прямує в турбогенератор більш низького тиску.
Варіанти цього винаходу показані на доданих кресленнях, де:

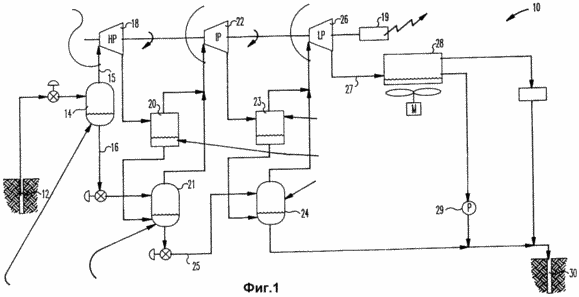

Фіг. 1 - блок-схема першого варіанту цього винаходу, що забезпечує максимальне вилучення енергії з геотермального джерела високого тиску, безпосередньо використовуючи геотермальну рідину, вироблену цим джерелом.

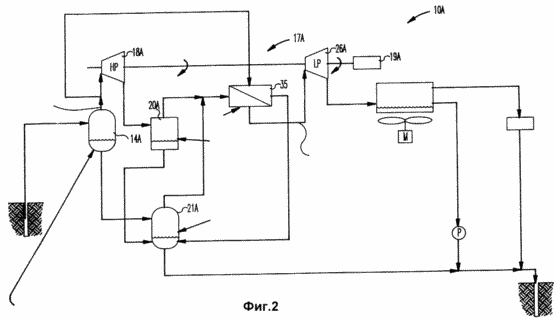

Фіг. 2 - блок-схема модифікації варіанти, показаного на фіг. 1, але використовує підігрівач.

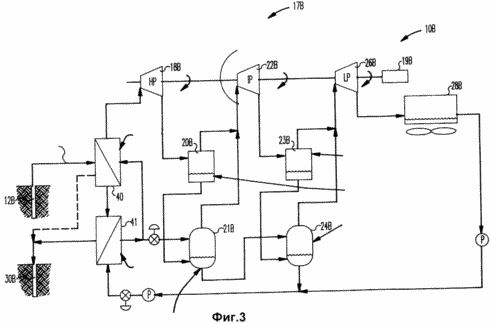

Фіг. 3 - блок-схема другого варіанту цього винаходу, аналогічного першому варіанту,
але опосередковано взаємодіє геотермальну рідину.

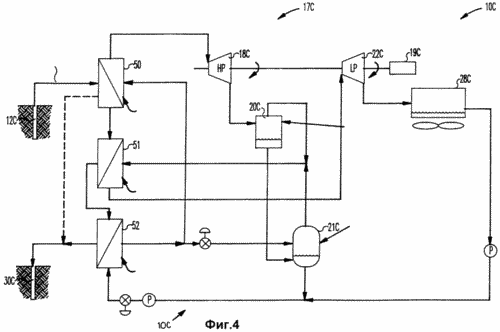

Фіг. 4 - блок-схема модифікації варіанти, показаного на фіг. 3.
Як показано на кресленнях, цифрою 10 позначений один варіант геотермальної електростанції в відповідно до даного винаходу, що працює на геотермальної рідини високого тиску. Геотермальна рідина подається з експлуатаційної свердловини 12 і зазвичай вона видобувається при тиску 56,25 кг / см 2 і складається з суміші близько 80% насиченого пара і 20% концентрованого розсолу. Композитна рідина, що отримується з свердловини 12, направляється в першу випарну камеру 14, в якій рідина розділяється по двох каналах, канал, що містить пар високого тиску, позначений цифрою 15, а канал, що містить розсіл високого тиску, позначений цифрою 16. Насичений пар високого тиску в каналі 15 подається на щабель високого тиску 18 парової турбіни 17, безпосередньо з'єднаної з генератором 19 так, що розширення пара високого тиску в ступені 18 турбіни призводить до дію генератор 19, що виробляє електричну енергію, що надходить в енергетичну систему (не показана).
Ступінь 18 турбіни випускає збіднений теплом пар високого тиску в сепаратор вологи 20, де вода у відпрацьованому парі відділяється від пара, виробляючи висушений пар при проміжному тиску. Вода з сепаратора вологи зливається в піддон другий випарної камери 21, з'єднаної з магістраллю 16 першого сепаратора 14, що здійснює випаровування рідини в пар при температурі і тиску, що узгоджуються з температурою і тиском висушеного пара, отриманого від сепаратора вологи 2. Пар, отриманий в камері 21 , об'єднується з парою, отриманим в сепараторі 20, і направляється в щабель 22 проміжного тиску турбогенератора 17. пар, що надійшов на щабель 22, розширюється, приводячи в дію генератор 19 і виробляючи збіднений теплом пар на виході з ступені 22.
Турбогенератор 17 включає ступінь низького тиску, що працює аналогічно проміжної ступені 22. Таким чином, пара, що виходить з ступені 22, направляється в сепаратор вологи 23, в якому вода у відпрацьованому парі відділяється від пара, виробляючи висушений пар низького тиску. Вода з сепаратора вологи зливається у відстійник третьої випарної камери 24, з'єднаної з магістраллю 25, яка в свою чергу сполучена з відстійником другий камери 21, здійснюючи випаровування міститься в ньому розсолу в пар при температурі і тиску, які узгоджуються з температурою і тиском висушеного пара, отриманого в сепараторі вологи 23. пар, отриманий в камері 24, комбінується з парою, отриманим в сепараторі 23, і направляється на щабель 26 низького тиску турбогенератора 17. пар, що надійшов на щабель 26, розширюється, приводячи в дію генератор 19 і виробляючи збіднений теплом пар в магістралі 27 на виході з ступені 26.
Магістраль 27 з'єднана з конденсатором 28, показаним як охолоджуване повітрям пристрій, який конденсує відпрацьований газ, виробляючи конденсат, який нагнітається насосом 29 в відводять свердловину. У цю ж свердловину направляються концентрований розсіл з відстійника випарного сепаратора 24, а і неконденсірующаяся газ, віддалений з конденсатора 28, який був стиснутий до його подачі в свердловину.
Наявність сепараторів вологи 20 і 21 між ступенями турбогенератора підтримує вологість пара на вході і в кожну щабель на прийнятних рівнях і призводить до більшої економічності турбіни. Крім того, миттєве випаровування води між ступенями допускає максимальне охолодження робочої рідини / води /, забезпечуючи максимальне вилучення фізичного тепла. Більш того, використання конденсату з сепаратора вологи в випарних камерах служить для розведення розсолу в відстійниках цих сепараторів, зменшуючи тим самим концентрацію і запобігаючи осадження, коли розсіл охолоджується. Це і впливає на оптимально низькі температури для випаровування. Без додавання розсолу такі низькі температури не могли бути досягнуті.
Модифікація винаходи, показана на фіг. 2, забезпечує перегрів пара між ступенями. Як показано в варіанті 10A, частина пара високого тиску, отримана в першому сепараторі випаровування, шунтирует щабель 18A високого тиску і прямує в перегрівник 35, де пар віддає як приховану, так і фізичну теплоту перш, ніж він надійде в відстійник другого сепаратора випаровування 21A.
Після розширення пара в ступені 18A високого тиску і приведення в дію генератора 19A збіднений теплом пар високого тиску спрямовується в сепаратор вологи 20A, де вода витягується з пара, виробляючи висушений пар низького тиску, який комбінується з парою, отриманим в камері 21A, який комбінується з розсолом з відстійника випарного сепаратора 14A. Замість того щоб направити пар на щабель 26A низького тиску, він спочатку перегрівається в перегрівачів 35, коли пар високого тиску охолоджується в перегрівачів.
У варіанті на фіг. 3 10B позначає парові установки замкнутого циклу, в якій геотермальна рідина високого тиску знаходиться не в прямому контакті з робочою рідиною (водою). Як показано, геотермальна рідина високого тиску з експлуатаційної свердловини 12B подається неконтактні теплообміннику 40, який функціонує як випарник для подається в нього підігрітої води. Після випаровування води в теплообміннику охолоджена геотермальна рідина направляється в теплообмінник 41, що функціонує як підігрівач для подається в нього конденсату. Ще більш охолоджена геотермальна текуче середовище, здебільшого рідина, повертається в відводять свердловину 30B. Оскільки тиск геотермальної рідини підтримується на відносно високому рівні, то осадження мінералів з рідини буде зведено до мінімуму і не потрібно створення додаткового тиску для її впорскування в землю.
Якщо кількість газів, що включає сірководень, в геотермальної рідини є настільки великим, що погіршується теплопередача в випарники 40, то ці гази можуть бути видалені з випарника і об'єднані з охолодженої рідкої геотермальної рідиною, що покидає підігрівач 41, перш ніж суміш надійде в відводять свердловину 30B . Ця операція полегшується завдяки підвищеній розчинності неконденсуючий газів в охолодженої рідкої геотермальної текучої середовищі, що виходить з підігрівача. Крім того, високий тиск неконденсуючий газів в випарнику полегшує витяг з мінімальною кількістю що буря геотермального пара.
Пар, що виробляється в випарнику 40, подається на щабель 18B високого тиску турбогенератора 17B, де він розширюється, приводячи в дію генератор 19B, з'єднаний з енергетичною системою (не відображено). Пара, що виходить з щаблі 18B, надходить в сепаратор вологи 20B, який розділяє волога пара на рідину і сухий пар під проміжним тиском. Рідка складова з цього сепаратора зливається у відстійник випарної камери 21B, в яку подається підігріта вода з підігрівача 41. Вода в випарної камері 21B випаровується в пар при температурі і тиску, порівнянних з температурою і тиском пари, одержуваного в сепараторі 20B. Пар, отриманий в камері 21B і сепараторі 20B, об'єднується і подається на проміжну сходинку 22B турбогенератора 17B, де розширюється, приводячи в дію генератор 19B.
Пара, що виходить з щаблі 22B, подається в сепаратор вологи 22B, який розділяє волога пара на рідку складову і суха пара при низькому тиску. Рідка складова з цього сепаратора подається в відстійник випарної камери 24B, в яку надходить і вода з відстійника камери 21В. Вода в камері 24B випаровується в пар при температурі і тиску, аналогічних температурі і тиску пари, одержуваного в сепараторі 23B. Пар, отриманий в сепараторі 23B і камері 24B, змішується і подається в щабель 26B низького тиску турбогенератора 17B, де розширюється, приводячи в дію генератор 19B.
Пар, віддалений з щаблі 28B, конденсується в повітроохолоджувальних конденсаторі 28B і конденсат стискається до тиску рідини, що знаходиться в відстійнику камери 24B, об'єднується з цією рідиною і потім повертається в підігрівач 41. Після підігрівання частина води, що покидає підігрівач 41, направляється в камеру 21B, але велика її частина виходить у випарник 40 для отримання пари високого тиску для турбінної ступені 18B. Розподіл води з підігрівача між випарником і камерою 21B проводиться так, що тільки достатня кількість води подається в сепаратор, який потрібен для виробництва пари, аналогічного пару, що отримується в сепараторі 20B.
Переважно, швидкість потоку води в підігрівачі 41 аналогічна швидкості потоку геотермальної текучого середовища, що є здебільшого рідкої, в підігрівачі. Це підсилює витяг тепла з геотермальної текучого середовища. Коливання в швидкості потоку геотермальної рідини при температурі навколишнього повітря по сухому термометру, що впливають на роботу охолоджуваного повітрям конденсатора або інші параметри, які впливають на джерело тепла або теплоприемник електростанції, можуть бути приведені у відповідність за рахунок регулювання швидкості потоку води в підігрівач 41. Кількість води , що подається в підігрівач 41, що перевищує необхідний для врівноваження швидкості потоку геотермальної рідини в підігрівач, може відхилятися від випарної камери 21B. Це забезпечує зручний спосіб регулювання і стабілізації роботи електростанції. Втілення 10C на фіг. 4 показує парові установки, в якій геотермальна рідина високого тиску знаходиться в непрямому контакті з робочою рідиною (водою) і здійснюється проміжний перегрів. Як показано, геотермальна рідина високого тиску з експлуатаційної свердловини 12C подається на неконтактна теплообмінник 50, що функціонує як випарник для подається в нього підігрітої води. Після випаровування води в теплообміннику охолоджена геотермальна рідина направляється в теплообмінник 50, що функціонує як проміжний підігрівач для проміжного підігрівання робочої рідини (води), що подається в нього. Ще більш охолоджена геотермальна рідина потім подається в теплообмінник 52, що функціонує як підігрівач робочої рідини (води), і потім повертається назад в відвідну свердловину 30C. Завдяки тому що тиск геотермальної рідини підтримується на відносно високому рівні, то відбувається невелике осадження мінералів в рідини, не потрібно створення додаткового тиску для вприскування в землю.
Пар, вироблений в випарнику 50, направляється на щабель 18C високого тиску турбогенератора 17C, де відбувається його розширення, приводячи в дію генератор 19C, з'єднаний з енергетичною системою (не відображено). Пар, що видаляється з щаблі 18C, направляється в сепаратор вологи 20C, який розділяє волога пара на рідку складову і суха пара при проміжному тиску. Рідка складова цього сепаратора зливається у відстійник випарної камери 21C, в яку подається підігріта вода з підігрівача 52. Вода до камери 21C випаровується в пар, який комбінується з парою, отриманим в сепараторі 23C, і подається в підігрівач 51. Після підігрівання пар надходить на вхід ступені 22C турбогенератора 17C, де розширюється, приводячи в дію генератор 19C.
Пара, що виходить з рівня 22C, конденсується в охолоджуваному повітрям конденсаторі 28C, а конденсат стискається до тиску рідини у відстійнику сепаратора 21C, комбінується з цією рідиною і потім повертається в підігрівач 52. Після підігрівання вода, що виходить з підігрівача 52, направляється в сепаратор 21C.
Хоча варіанти, показані на фіг. 2 і 4, є двоступінчастими турбогенераторами, даний винахід може бути застосовано до турбогенераторам з великим числом ступенів.
Крім того, хоча показаний один генератор, який приводиться в дію усіма ступенями турбіни, окремі генератори можуть бути передбачені для кожного ступеня. Більш того, хоча конденсатор показаний в різних варіантах як охолоджуваний повітрям, проте в відповідно до даного винаходу можуть використовуватися конденсатори з водяним охолодженням.
І нарешті, хоча не показано, турбіни Ранкіна на органічної рідини, переважно використовують пентан або ізопентан відповідно до навколишніх умов, можуть працювати в поєднанні з паровими турбінами низького тиску. У цьому випадку конденсатор для парової турбіни буде охолоджуватися органічної рідиною. Хоча вище були описані одноступінчасті турбіни, можуть використовуватися паралельні ступені або турбіни, якщо це зручно.
У варіантах на фіг. 1 і 3 описані три ступені турбіни, і це зручно, коли геотермальна рідина має відносно високий тиск, наприклад 56/25 кг / см 2.
В цьому випадку пар, що подається на щабель проміжного тиску, може бути порядку 7,03 - 10,55 кг / см 2, а пар, що подається на щабель низького тиску, близько 1,4 - 2,8 кг / см 2. Коли тиск геотермальної рідини з експлуатаційної свердловини нижче, то можуть використовуватися тільки ступені проміжного і низького тиску.
Можуть використовуватися підігрівачі на викопному паливі для перегрівання, висушування пара або для інших цілей, тим самим підвищуючи ефективність і можливість винаходу в різних умовах. Більшість переваг, згадуваних у зв'язку з варіантом на фіг. 1, і можна застосувати й до інших варіантів цього винаходу, представленим на інших кресленнях.
Отримані переваги і поліпшення, забезпечені способом і установкою цього винаходу, є очевидними з наведеного вище опису кращого варіанту цього винаходу. Однак можуть бути зміни і модифікації, що не виходять за область винаходу, яка визначена додається формулою винаходу.
ФОРМУЛА ВИНАХОДУ
1. Пристрій для виробництва енергії з геотермальної текучого середовища високого тиску шляхом отримання пари високого тиску і розсолу високого тиску з геотермальної текучого середовища і розширення пара високого тиску в ступені турбіни високого тиску для отримання енергії і збідненого теплом пара, що відрізняється тим, що містить
а) сепаратор для розділення збідненого теплом пара, отриманого в турбіні високого тиску, на водну складову і висушений пар,
б) джерело іншої рідини при температурі вище, ніж температура водної складової,
в) випарний сепаратор для прийому водної складової із зазначеного сепаратора та іншої рідини з джерела для утворення комбінованої (пов'язаної) рідини і для отримання випару і залишкової рідини,
г) іншу парову турбіну,
д) кошти для подачі випару і висушеного пара в іншу парову турбіну, де відбувається розширення, що виробляє енергію і інший збіднений теплом пар.
2. Пристрій за п.1, що відрізняється тим, що містить
а) іншої сепаратор для розділення збідненого теплом пара від іншої турбіни на водну складову і висушений пар,
б) ще одну парову турбіну,
в) кошти для подачі висушеного пара з іншого сепаратора в ще одну турбіну.
3. Пристрій за пп. 1 і 2, що відрізняється тим, що джерелом рідини є розсіл з геотермальної текучого середовища.
4. Пристрій за п.1, що відрізняється тим, що містить
а) іншої сепаратор для розділення збідненого теплом пара з іншої турбіни на водну складову і висушений пар,
б) інший випарний сепаратор для прийому водної складової з іншого сепаратора і залишкової рідини з випарного сепаратора для утворення іншої комбінованої рідини і отримання іншого випару і інший залишкової води,
в) ще іншу парову турбіну,
г) кошти для подачі випару з іншого випарного сепаратора і висушеного пара з іншого сепаратора в ще іншу турбіну, де відбувається розширення, що виробляє енергію і інший збіднений теплом пар.
5. Пристрій за п.4, що відрізняється тим, що джерелом рідини є розсіл з геотермальної текучого середовища.
6. Пристрій за п.1, що відрізняється тим, що є перегрівник для перегрівання випару і висушеного пара перед їх подачею в іншу парову турбіну.
7. Пристрій за п.6, що відрізняється тим, що пар високого тиску подається в перегрівник, де пара охолоджується.
8. Пристрій за п.7, що відрізняється тим, що охолоджений пар з перегревателя подається в розширювач.
9. Спосіб для виробництва енергії з геотермальної текучого середовища високого тиску шляхом поділу текучого середовища на пар високого тиску і розсіл високого тиску і розширення пара високого тиску в турбогенераторі високого тиску для отримання енергії і збідненого теплом пара, що відрізняється тим, що здійснюють такі операції:
а) відділення рідини від збідненого теплом пара, тим самим отримуючи висушений збіднений теплом пар при тиску і температурі нижче, ніж тиск і температура пари високого тиску,
б) комбінування відокремленої таким чином рідини з розсолом високого тиску в суміш,
в) випаровування суміші для отримання випару,
г) розширення випару і висушеного збідненого теплом пара в турбогенераторі низького тиску для отримання додаткової енергії.
10. Спосіб за п.9, що відрізняється тим, що частина пара високого тиску використовують для підігріву висушеного збідненого теплом пара і випару перед розширенням в турбогенераторі низького тиску.
