Патент Російської Федерації RU2049925

ХВИЛЬОВА ЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Каргаєв Леонід Олександрович
Ім'я патентовласника: Каргаєв Леонід Олександрович
Адреса для листування:
Дата початку дії патенту: 1992.02.06

Використання: для отримання електроенергії за рахунок утворюються підйомів і спадів хвиль. Суть винаходу: волнопріемние камери з поплавками виконані у вигляді склянок, відкритий торець яких занурений під рівень води. Корпус виконаний у вигляді платформи, а поплавці Г-подібної форми і встановлені з можливістю одностороннього обертання на горизонтальному валу, розміщеному в стакані. Один виступ поплавця довше або важче іншого. Всі вали з'єднані між собою. Підвищує редуктор зв'язаний з валами і валом повітряної турбіни обгінними муфтами. Вал турбіни підключений до електрогенератори.

ОПИС ВИНАХОДИ

Винахід відноситься до енергетики, зокрема для вироблення електроенергії шляхом використання енергії морських хвиль за рахунок утворюються вертикальних підйомів і спадів хвиль.

Відомі хвильові електростанції (див. Книгу В.І.Марочек і С.П.Соловьева "Пасинки енергетики" із серії "Техніка" N 5 за 1981 рік видавництво "Знання" стор. 35-40) у вигляді вертикальної труби, закріпленої на поплавці і зануреною відкритим кінцем у воду. Верхній кінець труби закритий. При вертикальних підйомах хвиль рівень вільної поверхні в трубі ( "хвильової камері") піднімається і стискає повітря, який приводить в дію повітряну турбіну, пов'язану з електрогенератором. При спаді хвилі через атмосферний клапан в хвильову камеру засмоктується нова порція повітря. Отже процес повторюється з періодичністю, яка дорівнює періоду коливання рівня води 5-6 сек.

Основним недоліком зазначеної хвильової електростанції є відносно низька потужність, "знімається" з 1 м ² води, що дорівнює приблизно 1 кВт при досить високій хвилі.

Відома хвильова електростанція, яка містить плавучий корпус з електрогенератором, повітряної турбіною і волнопріемнимі камерами з поплавками. Камери виконані у вигляді склянок, відкритий торець яких занурений під рівень води. При цьому для збільшення ККД кожна камера забезпечена додатковою повітряною турбіною і гідронасосом, пов'язаними з поплавком за допомогою нескінченної ланцюгової передачі.

Основним недоліком зазначеної установки є обмежена потужність, пов'язана з повільним підйомом поплавка і з тим, що на ланцюг діє обмежена виштовхує сила від поплавка, рівна половині обсягу поплавка, так як питома вага поплавка 0,5. Велика кількість механізмів і передавальних пристроїв ускладнюють установку і веде до значних втрат потужності, що зменшують ефект від використання поплавців.

Завданням винаходу є підвищення потужності хвильової електростанції. Це досягається тим, що хвильова електростанція, яка містить плавучий корпус з електрогенератором, повітряної турбіною і волнопріемнимі камерами з поплавками, при цьому камери виконані у вигляді склянок, відкритий торець яких занурений під рівень води, забезпечена підвищує редуктором і обгінними муфтами, її корпус виконаний у вигляді платформи, а поплавці Г-подібної форми і встановлені з можливістю одностороннього обертання на горизонтальному валу, встановленому в склянці, при цьому один з виступів поплавка довше і важче іншого, все вали з'єднані між собою, що підвищує редуктор зв'язаний з останніми і валом повітряної турбіни за допомогою обгінних муфт, а вал турбіни підключений до електрогенератори.

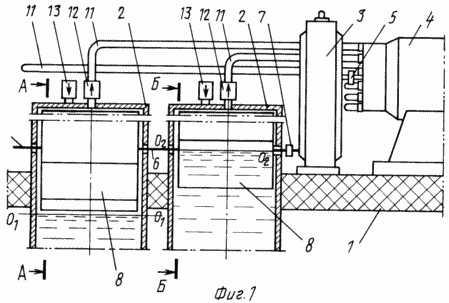

На фіг. 1 представлений загальний вид хвильової електростанції із зображенням двох волнопріемних камер (електрогенератор не показаний); на фіг.2 і 3 зображені окремо волнопріемние камери з різним становищем Г-образного поплавка: розріз А-А при спаді (фіг.2) і розріз В-В при підйомі хвилі (фіг. 3).

На плавучій платформі 1 закріплені волнопріемние камери 2, що підвищує редуктор 3 і повітряна турбіна 4, вал якої пов'язаний з валом редуктора 3 за допомогою обгонів муфти 5. Усередині волнопріемних камер 2 розміщені з'єднані між собою горизонтально вали 6, пов'язані з валом редуктора 3 за допомогою муфти 7. на валу 6 за допомогою храпового механізму з одностороннім зачепленням закріплені Г-образні поплавці 8 з виступами 9 і 10, які виконані таким чином, що при вільному звисанням поплавка на валу 6, ліва і права частина поплавця 8 щодо вертикальній площині 1-1 були несиметричні. Це забезпечується за рахунок того, що виступ 9 довше виступу 10 (фіг.2 і 3), або при однаковій довжині виступів 9 і 10 за рахунок того, що маса виступу 9 більша за масу виступу 10.

Повітряні порожнини волнопріемних камер 2 повідомляються з робочими порожнинами (не показані) повітряної турбіни 4 за допомогою повітропроводів 11, забезпечених зворотними клапанами 12. Для сполучення з атмосферою при спаді хвилі хвильові камери 2 забезпечені атмосферними клапанами 13.

Працює хвильова електростанція в такий спосіб:

При спаді хвилі (див. Рівень О ₁ -О ₁ на фіг.2) поплавок 8 знаходиться в вільно висячому положенні. При цьому подовжена частина виступу 9 переважує виступ 10 і ліва частина поплавця 8, розташована нижче осі вала 6, більше за обсягом правій частині поплавця. При підйомі хвилі рівень води в волнопріемной камері піднімається з положення _О1 -О ₁ до положення Про ₂ -О _2. При цьому поплавець 8 (див. Фіг.3) повертається (в даному прикладі за годинниковою стрілкою) зі швидкістю підйому рівня води, а після досягнення стану, позначеного пунктирною лінією, відбувається різкий поворот (перекид) поплавка в положення, при якому обидва виступу виявляються вгорі. При цьому поплавець 8, обганяючи при обертанні вал 6, вступає в зачеплення з ним за допомогою храпового механізму і передає крутний момент, діючий на поплавок від сили, що виштовхує води на вал 6 і в кінцевому рахунку на вал повітряної турбіни 4. При спаді хвилі, коли рівень води починає опускатися, неврівноважена частина поплавця з виступом 9 опускається і повертає поплавок і за годинниковою стрілкою. При цьому вал 6, пов'язаний з валом турбіни 4, обганяючи при обертанні поворот поплавка 8, звільняючи його від зачеплення з валом 6, і поплавок вільно здійснює поворот до вихідного приміщення, зображеного на фіг. 2. Підвищуючий редуктор 3 дозволяє здійснювати постійний вплив крутного моменту на вал повітряної турбіни від поплавців 8 в разі розгону від впливу стисненого повітря в волнопріемних камерах.

Описане вплив поплавців на вал турбіни доповнює вплив стисненого повітря в волнопріемних камерах на турбіну, яка здійснюється при підйомі рівня води в волнопріемних камерах. Стиснене повітря надходить через повітроводи 11 в робочу порожнину турбіни 4, створюючи крутний момент на валу турбіни. При цьому атмосферне клапан 13 закритий, а зворотний клапан 12 відкритий. При спаді хвилі і зниженні рівня в волнопріемних камерах 2 клапан 12 закривається, а клапан 13, навпаки, відкритий, забезпечуючи надходження повітря в хвильову камеру.

Таким чином, на вал повітряної турбіни 4 діє крутний момент від стисненого повітря і від поплавка. При цьому крутний момент від поплавка має істотне значення в загальному моменті на валу повітряної турбіни.

Наприклад, при висоті хвилі всього в 1 м і поплавці з виступами завдовжки 1 м і 1 м 20 см від осі поплавка перетином виступів 9 і 10 поплавка 1х1,5 м і перетином волнопріемной камери 1,6х1,6 м виштовхує сила, що діє на поплавок в момент, визначений штриховий лінією на фіг.3, становить при питомій вазі води 1 т / м ^3: 1 · 1 · 1,5 · 1 (виступ 10) + 1/2 (1,2 · 1 · 1,5 · 1) (виступ 0) 1,5 + 0,92,4 тн.

При цьому момент від виступу 10 врівноважується валом 6, а на поплавок в цьому положенні буде впливати момент від виступу 9 поплавка. Цей момент дорівнює при плечі, рівному половині довжини виступу 9, тобто 0,6 м,

0,9 х 0,6 0,54 тм

При подальшому різкому повороті (перекиді) поплавця, коли виступ 9 виходить з води (для спрощення розрахунків нехтуємо моментом, створюваним виступом 9, хоча він не повністю ще вийшов з води і на нього продовжує діяти виштовхує сила) момент, створюваний виступом 10 на вугіллі повороту 0-90 ^о, при плечі, рівному 1: 2 0,5 м, дорівнює

М _кр 1,5х0,5 при = 90 ^о максимальний момент 0,75 тм 750 кгм.

Приймаємо мінімальну швидкість повороту (перекиду) поплавка в середньому дорівнює n 2 обороту в 1 с. Потужність N одній волнопріемной камери становить мінімально за 1 цикл

де F окружна сила, кг;

V _окр. окружна швидкість, м / с

де d діаметр кола геометричного центру виступу 10.

Окружна сила F є проекцією сили, що виштовхує Р _b, що діє на виступ 10, на дотичну лінію до окружності обертання геометричного центру виступу 10, тобто радіусу 500 мм

_FP b -sin .

Сумарна потужність при перекиді поплавка на 90 ^про виразиться інтегралом.

З урахуванням майданчики волнопріемной камери S 2,3х1,6 3,68 м ² питома потужність, додатково знімається з 1 м ² площі води,

При сумарній втраті потужності на валу 6 і в редукторі до 0,85 приріст потужності від поплавкового пристрою становить

2,5х0,85 2,12 кВт / за 1 цикл. З урахуванням періоду коливань рівня води в волнопріемной камері 5-6 з приріст потужності в цілому становить для кожної волнопріемной камери в середньому

2,13: 5,5 0,39 кВт. Таким чином, сумарна потужність волнопріемной камери з урахуванням використання стисненого повітря потужністю 1 кВт з 1 м ² становить 1,39 кВт, тобто збільшується приблизно на 40%

ФОРМУЛА ВИНАХОДУ

ХВИЛЬОВА ЕЛЕКТРОСТАНЦІЯ, що містить плавучий корпус з електрогенератором, повітряної турбіною і волнопріемнимі камерами з поплавками, при цьому камери виконані у вигляді склянок, відкритий торець кожного з яких занурений під рівень води, що відрізняється тим, що вона забезпечена підвищує редуктором і обгінними муфтами, її корпус виконаний у вигляді платформи, а поплавці - Г-подібної форми і встановлені з можливістю одностороннього обертання на горизонтальному валу, встановленому в склянці, при цьому один з виступів поплавка довше або важче іншого, все вали з'єднані між собою, що підвищує редуктор зв'язаний з останніми і валом повітряної турбіни за допомогою обгінних муфт, а вал турбіни підключений до електрогенератори.
