ВИНАХІД
Патент Російської Федерації RU2046995

ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ

ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ

Ім'я винахідника: Мартинюк Микола Павлович [MD]; Мартинюк Олена Миколаївна [MD]; Мартинюк Сергій Миколайович [MD]; Мартинюк Людмила Федорівна [MD]
Ім'я патентовласника: Мартинюк Микола Павлович (MD); Мартинюк Олена Миколаївна (MD); Мартинюк Сергій Миколайович (MD); Мартинюк Людмила Федорівна (MD); Іову Корнелій Васильович (MD)
Адреса для листування:
Дата початку дії патенту: 1992.04.29

Суть винаходу: на дні водойми встановлено корпус поршневого насоса, поршень якого пов'язаний з поплавком. Нагнітальний трубопровід (ТП) підключений клапанами до накопичувального резервуару, сполученого з ТП. Корпус диафрагменного насоса суміщений з корпусом поршневого насоса з утворенням єдиного корпусу. Нагнітальний ТП діафрагмового насоса паралельно підключений до нагнітального ТП поршневого насоса. Обидва ТП виконані еластичними. Тросові зв'язку з'єднані з поплавком і єдиним корпусом насосів.

ОПИС ВИНАХОДИ

Винахід відноситься до енергетичних установок, зокрема до гідроелектростанціям.

Найбільш близьким до пропонованої є хвильова гідроелектростанція, яка містить встановлений на дні водойми корпус поршневого насоса, поршень якого пов'язаний з поплавком, а нагнітальний трубопровід підключений за допомогою клапанів до накопичувального pезервуару, з'єднаному з турбогенератором.

Однак не досягається ефективної роботи гідроелектростанції в широкому діапазоні зміни висоти вітрових хвиль.

Технічним результатом винаходу є розширення діапазону роботи хвильової гідроелектростанції і створення зручностей для проведення технічних обслуговувань.

Це досягається тим, що гідроелектростанція забезпечена діафрагмовим насосом, корпус якого сполучений з корпусом поршневого насоса з утворенням єдиного корпусу, при цьому нагнітальний трубопровід діафрагмового насоса паралельно підключений до нагнітального трубопроводу поршневого насоса, причому обидва трубопроводи виконані еластичними. Гідроелектростанція і забезпечена тросовими зв'язками, з'єднаними з поплавком і єдиним корпусом насоса.

ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ
ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ

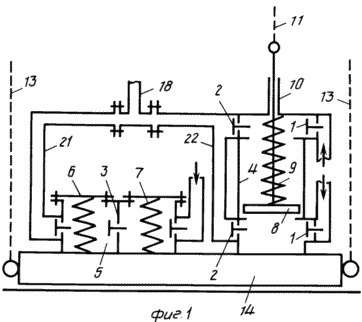

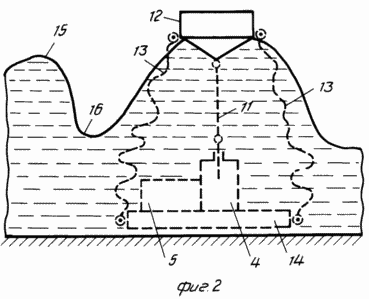

На фіг. 1 зображена схема підключення діафрагмового і поршневого насосів Вхідний трубопроводу резервуара; на фіг.2 схема під'єднання тросів до поплавця; на Фіг.3 схема резервуара, розташованого в башті маяка.

Хвильова гідроелектростанція містить усмоктувальні клапани 1 і нагнітальні клапани 2 диафрагменного насоса 3 і поршневого насоса 4, герметичні камери 5 для води, плоскі пружні діафрагми 6, пружини 7 для повернення діафрагм в початкове положення, поршень 8, пружину 9, направляючу 10 для штока поршня, трос 11 для пpивода поршня 8, поплавок 12 для повідомлення поршня 8 зворотно-поступального руху і утримання на поверхні води тросів 13, призначених для підйому з дна водойми єдиного корпусу 14 насосів, причому довжина їх у багато разів більше довжини троса 11, що не перешкоджає нормальній роботі поршневого насоса 4, накопичувальний резервуар 17, еластичний трубопровід 19 для подачі води в резервуар, турбогенератор 19, прожектор 20, еластичні нагнітальні трубопроводи 21 і 22 для з'єднання насосів з трубопроводом 18.

ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ працює наступним чином

При інтенсивності хвилювання порядку одного бала ефективно працює діафрагмовий насос 3, подаючи воду в резервуар 17.

Це обумовлено тим, що діафрагма 6 і пружина 7 номінально чутливі до гідростатичного тиску від маси хвилі в один бал. У цей час поплавець 12 спливає незначно, так як між западиною 16 і гребенем 15 хвилі висота невелика, а отже, подача насоса 4 незначна.

Зі збільшенням інтенсивності хвилювання до трьох і більше балів поплавок 12 повідомляє поршню 8 насоса номінальне зворотно-поступальний рух. Подача насоса 4 номінальна. При цьому троси 13 не перешкоджають приводу поршня 8. Подача насоса 3 при трьох і більше балах залишається номінальною.

Таким чином, діапазон роботи хвильової гідроелектростанції розширюється, забезпечуючи номінальну подачу води в резервуар 17 як при мінімальній висоті хвилі (тобто до одного бала), так і при хвилі до трьох і більше балів.

При технічному обслуговуванні підпливають на човні з лебідкою і, з'єднавши лебідку з тросами 13, піднімають з дна водойми корпус 14 насосів 3 і 4. При цьому злегка деформують еластичні нагнітальні трубопроводи 21 і 22. Після проведення технічного обслуговування корпус 14 опускають на дно водойми, а гнучкі вільні троси 13 під'єднують до поплавця 12.

ФОРМУЛА ВИНАХОДУ

1. ХВИЛЬОВА ГІДРОЕЛЕКТРОСТАНЦІЯ, що містить встановлений на дні водойми корпус поршневого насоса, поршень якого пов'язаний з поплавком, а нагнітальний трубопровід підключений за допомогою клапанів до накопичувального резервуару, сполученого з турбогенератором, що відрізняється тим, що вона забезпечена діафрагмовим насосом, корпус якого сполучений з корпусом поршневого насоса з утворенням єдиного корпусу, при цьому нагнітальний трубопровід діафрагмового насоса паралельно підключений до нагнітального трубопроводу поршневого насоса, а обидва трубопроводи виконані еластичними.

2. Гідроелектростанція по п. 1, яка відрізняється тим, що вона забезпечена тросовими зв'язками, з'єднаними з поплавком і єдиним корпусом насосів.
