ВИНАХІД
Патент Російської Федерації RU2182945
СПОСІБ БУДІВНИЦТВА малих гідроелектростанцій
Ім'я винахідника: Аполлонов Ю.Е .; Лошак В.К
Ім'я патентовласника: Товариство з обмеженою відповідальністю "НВО Гідроенергопром"
Адреса для листування: 197227, Санкт-Петербург, а / я 405, С.А.Воропаю
Дата початку дії патенту: 2000.06.30
Винахід відноситься до гідроенергетиці і може бути використано при будівництві малих гідроелектростанцій на річках з протоками. Тимчасової перемичкою перекривають русло протоки річки на верховому і низовому ділянках без перекриття основного русла річки. За перемичками в протоці споруджують канал з поглибленням дна верхового ділянки каналу до відміток дна в місці виходу протоки в русло. За перемичкою в верховому ділянці споруджують будівлю гідроелектростанції з гідроагрегатами і сполучають його дамбами з берегами протоки. Винахід забезпечує зниження капіталовкладень при будівництві і мінімальний екологічний збиток.
ОПИС ВИНАХОДИ
Винахід відноситься до гідротехніки, а саме до способів використання водних ресурсів рівнинних річок, і може бути використано при будівництві малих гідроелектростанцій.
Відомий спосіб використання водних ресурсів рівнинних річок, що включає будівництво на річках каскаду гребель зі споживачами води, який характеризується тим, що, з метою зменшення екологічних порушень в басейні річки за рахунок зниження площ відчужених територій річковий потік звужують в плані за допомогою зведення на берегах по обидва боки русла річки поздовжніх дамб, що примикають низовими торцями до греблях з боку верхових їх граней, а паралельно дамбах по іншу їх сторону від річки виконують канали, гирла яких сполучають з річкою між низовими гранями гребель і верховими торцями поздовжніх дамб, причому гирла приток річки з'єднують з каналами , а на прилеглих до каналів площах виробляють окультурення земель, см: ac СРСР 1645359, E 02 B 9/00.
Даний спосіб вимагає великих капітальних вкладень і тривалого терміну будівництва, так як передбачає спорудження каскаду гребель.
Відомий спосіб будівництва гідроелектростанцій на рівнинних річках, що включає розміщення на берегах уздовж течії річки сукупності гідроелектростанцій, з'єднаних між собою водоводами і затворами, який характеризується тим, що з метою зниження екологічного збитку гідроелектростанції виконують бесплотинной і постачають басейнами нижнього б'єфу, розташованими на березі, при цьому турбіни гідроелектростанцій встановлюють нижче дна річки в місці розташування гідроелектростанцій на глибині 8 м, а водоводи прокладають по дну річки і виконують сифонними (див. патент РФ 2002888, Е 02 в 9/00).
За найбільшою кількістю подібних ознак і досягається при використанні результату дане технічне рішення вибрано за прототип винаходу.
Недоліками прототипу, що не дозволяють досягти поставленої нами мети, є складність конструктивного виконання гідроагрегатного блоку, обумовлені необхідністю заглиблення турбін в середньому на 8 м.
В основу винаходу покладено вирішення завдання створення простого і некапіталомістких способу будівництва, що забезпечує вироблення гідроелектроенергії при мінімальному екологічний збиток для прилеглих до річки територій.
Згідно винаходу зазначена вище завдання вирішується за рахунок того, що спосіб будівництва малих гідроелектростанцій, що включає спорудження будівлі гідроелектростанції гідроагрегатами, характеризується тим, що тимчасової перемичкою перекривають русло протоки річки на верховому і низовому ділянках, споруджують в протоці канал з поглибленням дна його верхового ділянки до відміток дна в місці виходу протоки в русло, а будівля гідроелектростанції споруджують за перемичкою на верховому ділянці і сполучають дамбами з берегами протоки.
Крім цього, заявлене рішення має факультативні ознаки, що характеризують його окремі випадки, а саме:
- На дні річки в районі витоку її протоки споруджують штучний поріг для забезпечення підйому рівня води в річці.
У запропонованому технічному рішенні досягається можливість отримання електроенергії без перекриття русла річок з великою витратою води, що мають, як правило, численні протоки.

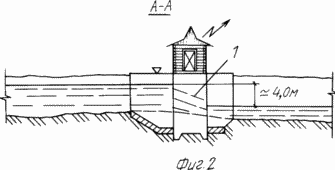

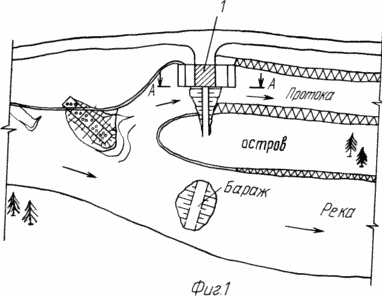

Суть винаходу пояснюється кресленням, де на фіг.1 представлений план малої гідроелектростанції на протоці річки; на фіг.2 - розріз по будівлі малої гідроелектростанції; на Фіг.3 - спосіб додаткового підняття рівня річки перед малої гідроелектростанції.
 |
 |
 |
Спосіб будівництва малих гідроелектростанцій реалізують наступним чином.
Тимчасової перемичкою перекривають русло протоки річки на верховому і низовому ділянках без перекриття основного русла річки. Потім за перемичками в протоці споруджують канал з поглибленням дна верхового його ділянки до відміток дна в місці виходу протоки в русло. За перемичкою в верховому ділянці споруджують будівлю гідроелектростанції 1, яке невеликими дамбами сполучають з берегами протоки. В необхідних випадках забезпечують додатковий підйом рівня води в річці в місці спорудження будівлі гідроелектростанції за рахунок того, що на дні річки в районі витоку її протоки споруджують штучний поріг 2 для забезпечення підйому рівня води в річці.
Використання заявленого рішення в порівнянні з усіма відомими засобами аналогічного призначення забезпечує вироблення гідроелектроенергії на великих річках з використанням їх проток або спеціально споруджених каналів при мінімальному екологічний збиток для прилеглих до річки територій.
ФОРМУЛА ВИНАХОДУ
1. Спосіб будівництва малих гідроелектростанцій, що включає спорудження будівлі гідроелектростанції з гідроагрегатами, що відрізняється тим, що тимчасової перемичкою перекривають русло протоки річки на верховому і низовому ділянках, споруджують в протоці канал з поглибленням дна його верхового ділянки до відміток дна в місці виходу протоки в русло, а будівля гідроелектростанції споруджують за перемичкою на верховому ділянці і сполучають дамбами з берегами протоки.
2. Спосіб за п. 1, який відрізняється тим, що на дні річки в районі витоку її протоки споруджують штучний поріг для забезпечення підйому рівня води в річці.
