Патент Російської Федерації RU2165544

Ветродвігатель для вітряків

Ім'я винахідника: Троянів Валерій Федорович
Ім'я патентовласника: Троянов Валерій Федорович
Адреса для листування: 308014, м.Білгород, вул. Чехова 28, кв.66, Троянову В.Ф.
Дата початку дії патенту: 1999.09.14

Винахід відноситься до вітроенергетики, а саме до вітродвигуна з постійною швидкістю обертання вітроколеса. Технічний результат, що полягає в досягненні постійного числа обертів вітродвигуна при будь-якій швидкості вітру, забезпечується за рахунок того, що в вітродвигунів, що містить несе вал, встановлене на ньому робоче колесо з маточиною і закріпленими на ній лопатями, регулятор потужності, відповідно до винаходу сполучення несучого вала зі маточиною виконано у вигляді рухомого зачеплення, при цьому валики поворотних лопатей кінематично пов'язані між собою і з несучим валом за допомогою тягової тарілки, закріпленої на торці несучого вала, і шарнірних двузвенних важелів, а регулятор потужності виконаний у вигляді пружини, одягненою на вал між упором і рухомий маточиною, на якій закріплений регульований трубчастий упор.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики, стосується конструкції вітродвигунів з постійною швидкістю обертання вітроколеса. Конструкція забезпечує захист вітродвигуна від руйнування при ураганної швидкості вітру.

Відомі вітродвигуни по а.с. N 1216415, 1346847, 1337548 та інші, в яких регулювання швидкості обертання відбувається за рахунок зміни відцентрових сил регуляторів, що виникають зі зміною числа обертів вітродвигуна, така система реагує не на причину (посилення вітру), а на наслідок - прискорення обертання. Тому отримати постійну швидкість вітродвигуна неможливо, з цієї ж причини неможливо захистити вітродвигун від перевантажень.

Найбільш близьким рішенням до пропонованого винаходу є технічне рішення по а.с. N 1242636, в якому регулювання швидкості відбувається тільки при зростанні крутного моменту.

У разі зняття навантаження крутний момент на робочому валу не збільшиться, отже, робочі лопатки залишаться на своїх настановних кутах, що призведе до збільшення швидкості обертання при посиленні вітру.

Мета винаходу - досягнення постійного числа обертів вітродвигуна при будь-якій швидкості вітру.

Поставлена ​​мета досягається наступним чином.

Сполучення несучого вала з маточиною вітроколеса виконано у вигляді рухомого шліцьового з'єднання, при цьому валики повороту лопатей кінематично пов'язані між собою і несучим валом за допомогою тягової тарілки, закріпленої на торці несучого вала і шарнірних двузвенних важелів, а регулятор потужності виконаний у вигляді пружини. одягненою на вал між упором і рухомий маточиною, на якій встановлений регульований трубчастий упор.

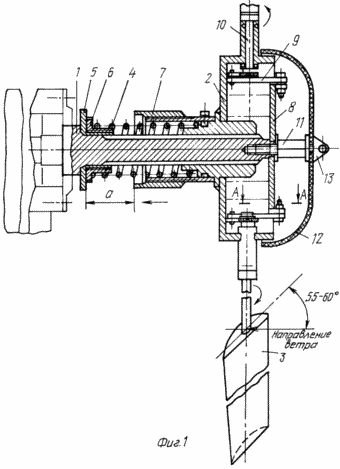

На фіг. 1 зображений багатолопатеве вітродвигун з горизонтальною віссю обертання робочого вала; на фіг. 2 - розріз А-А на фіг. 1. Вітродвигун містить несе вал 1, на шліци якого встановлено втулка 2, до якої кріпляться поворотні лопаті 3, мають аеродинамічний профіль, регулятор потужності, що складається з пружини 4, наполегливої ​​шайби 5, регулювальної гайки 6, регульованого трубчастого упору 7, тягової тарілки 8, двузвенних шарнірних важелів 9, валиків 10 повороту лопатей. Тягова тарілка 8 кріпиться до торця вала 1 перехідником 11, на який надівається обтічник 12 і притискається коком 13.

Ветродвігатель працює наступним чином

При відсутності вітру пружина 4 зрушує маточину 2 по несе валу 1 у вихідне крайнє праве положення. Кут атаки лопатей 3 встановлений 55-60 ^o.

При малій швидкості вітру (1-3 м / с) на лопатях 3, розташованих під кутом (55-60 ^o) до потоку, виникає підйомна сила, що створює крутний момент на валу 1. Ветродвігатель приходить в рух, одночасно з виникненням підйомної сили на лопаті 3 діють сили лобового опору, спрямовані паралельно осі вала 3, які прагнуть зрушити маточину 2 і стиснути пружину 4. При малих швидкостях вітру (1: 3 м / сек) зусилля пружини 4 вистачає, щоб утримати маточину 2 у вихідному положенні і зберегти встановлені кути атаки (55-60 ^o). При необхідності жорсткість пружини в початковому положенні встановлюється регулювальної гайкою 6, навінченной на упор 5. При подальшому збільшенні швидкості вітру одночасно зі збільшенням підйомної сили збільшується сила лобового опору вітроколеса, яка зрушує маточину 2, стискаючи пружину 4, при цьому відбувається розворот валиків 10 лопатей 3 під дією шарнірних двузвенних важелів 9 і тягової тарілки 8. Таким чином, автоматично змінюється кут атаки лопатей 3 в залежності від швидкості вітру. Зі збільшенням швидкості вітру кут атаки зменшується, із зменшенням швидкості вітру кут атаки збільшується. При цьому швидкість обертання вітродвигуна залишається практично незмінною.

При збільшенні швидкості вітру вище розрахункової (10 м / с) лобове опір вітродвигуна росте, робоча пружина 4 стискається маточиною 2 до тих пір, поки трубчастий упор 7 не буде контактувати з наполегливою шайбою 5, відповідно кут атак лопатей 3 зменшиться до 0-3 ^o . При необхідності упором 7 можлива установка кутів атаки нульової підйомної сили, коли лопаті 3 вітродвигуна повністю флюгіруются при ураганної швидкості вітру (понад 25 м / с).

ФОРМУЛА ВИНАХОДУ

Вітродвигун, що містить несе вал, встановлене на ньому робоче колесо з маточиною і закріпленими на ній лопатями, регулятор потужності, що відрізняється тим, що сполучення несучого вала з маточиною виконано у вигляді рухомого зачеплення, при цьому валики поворотних лопатей кінематично пов'язані між собою і з несучим валом за допомогою тягової тарілки, закріпленої на торці несучого вала, і шарнірних двузвенних важелів, а регулятор потужності виконаний у вигляді пружини, одягненою на вал між упором і рухомий маточиною, на якій закріплений регульований трубчастий упор.
