ВИНАХІД
Патент Російської Федерації RU2290532

Панельні Ветродвігатель (ВІТРЯК)

Панельні Ветродвігатель (ВІТРЯК)

Ім'я винахідника: Сустін Іван Филимонович
Ім'я патентовласника: Сустін Іван Филимонович
Адреса для листування: 445026, Самарська обл., М Тольятті, Московський пр-кт, 27, кв.275, І.Ф. Сустіну
Дата початку дії патенту: 2004.10.20

Винахід відноситься до машинобудування і може знайти застосування в областях, де потрібно виробництво електроенергії у віддалених районах, як, наприклад, в фермерських господарствах, в приватних будинках, а й для виробничих цілей. Панельний вітродвигун містить два паралельно розташовані на рамі провідний і ведений колінчаті вали, з'єднані тягами. На провідному колінчастому валу встановлені вертикально розташовані панелі, в які вбудовані поворотні лопаті. Тяга сполучена з шатунними шийками колінчастих валів з можливістю забезпечення вертикального положення панелей, причому при русі панелі у напрямку вітру панелі закриваються, а при русі панелі назустріч вітру панелі відкриваються. Коліна валів мають форму трапеції, що дозволяє зблизити колінчаті вали настільки, наскільки це можливо, що забезпечує виробництво компактних вітродвигунів. Конструкція вітродвигуна забезпечує підвищення його ККД і збільшення потужності.

ОПИС ВИНАХОДИ

Винахід відноситься до машинобудування і може знайти застосування в тих областях техніки, де потрібна виробництво електроенергії, як, наприклад, в фермерських господарствах, в приватних будинках, для виробничих цілей і т.д.

Цей вітродвигун використовується для вироблення електроенергії у віддалених місцях, в сільській місцевості, в фермерських господарствах.

Даний винахід вдосконалює відомий крильчасті багатолопатеве вітродвигун, недоліком якого є низький ККД (0,48) і невелика потужність (1).

Метою даного винаходу є усунення зазначених недоліків, тобто підвищення ККД вітродвигуна і збільшення його потужності. Поставлена ​​мета досягається тим, що в панельному вітродвигунів, що містить два паралельно розташовані на рамі провідний і ведений колінчаті вали, з'єднані тягами, і лопаті, на провідному колінчастому валу встановлені вертикально розташовані панелі, в які вбудовані поворотні лопаті, тяги з'єднані з шатунними шийками колінчастих валів з можливістю забезпечення вертикального положення панелей, причому при русі панелі у напрямку вітру панелі закриваються, а при русі панелі назустріч вітру панелі відкриваються.

Підвищення ККД досягається за рахунок великої площі панелей і довгого плеча колінчастого вала. Шатунниє шийки колінчастих валів з'єднані тягами, за рахунок яких забезпечується вертикальне положення панелей та синхронізація обертання валів.

Панельні Ветродвігатель (ВІТРЯК)
Панельні Ветродвігатель (ВІТРЯК)

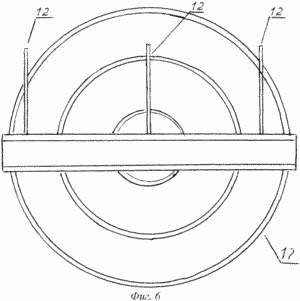

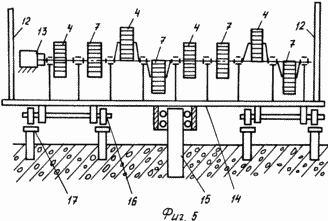

Суть винаходу пояснюється кресленнями, де фіг.1 - схема панельного вітродвигуна (вид збоку); фіг.2 - схема панельного вітродвигуна (вид спереду), фіг.3 - вид А-А на Фіг.2, фіг.4 - схема розташування панелей на восьміколенном валу, фіг.5 - панельний вітродвигун на металевій рамі, фіг.6 - установка керма напряму на рамі.

Панельний вітродвигун включає в себе два паралельно розташованих колінчастих вала, з яких вал 1 - провідний, а вал 2 - ведений, тяги 3, панелі 4, 7, вертикально розташовані на ведучому валу 1. Тяги 3 з'єднують шатунні шийки на вершинах колін 6 валів, синхронізують обертання валів 1 і 2 і забезпечують вертикальне положення панелей 4, 7. В панелі 4, 7 вбудовані поворотні лопаті 5, коліно 6 валів 1 і 2 має форму трапеції, що дозволяє зблизити колінчаті вали настільки, наскільки це можливо, що забезпечує виробництво компактних вітродвигунів. Механізм повороту лопатей 5 виконаний у вигляді важелів 8, з'єднаних з осями лопатей 5 і з тягою 9, на кінці якої встановлено коліщатко 10, накочується на виступ 11, що забезпечує поворот лопаті 5 на 90 °. Ведучий колінчастий вал 1 обертає генератор 13.

При виконанні вітродвигуна на металевій рамі 14 його довжина може досягати 200 м, 400 м і більше, а потужність конкурувати з тепловою електростанцією. На рамі 14 встановлені кермо напряму 12. Рама 14 обертається на вертикальній осі 15 в горизонтальній площині. Колеса 16 котяться по кільцевим доріжках, створюючи опору по всій довжині рами 12, встановленої на палі, що оберігають в зимовий час від заметів. У момент включення в роботу панельного вітродвигуна вітер починає тиснути на панель 4, яка тисне на плече колінчастого вала 1, а через тягу 3 на плече колінчастого вала 2. Панель 4 рухається в напрямку вітру, лопаті 5 в ній закриті, а панель 7 - назустріч вітру, лопаті 5 в ній відкриті, і вона не чинить опору зустрічному вітрі. Потужність панельного вітродвигуна визначається довжиною колінчастих валів, довжиною плеча коліна, загальною площею панелей, їх кількістю панелей, що знаходяться під натиском вітру, силою вітру. Для вироблення електроенергії в великих кількостях і при стабільному вітрі панелі 4, 7 повинні мати якомога більшу площу і довжину коліна вала.

Пропонований панельний вітродвигун слід використовувати в регіонах з стійкою розою вітрів (Сахалін, Камчатка, Курили, Північ), що дозволяє забезпечити йому найбільший ККД.

1. Політехнічний словник. Видавництво «Радянська енциклопедія», Москва, 1980, с.76, 77.

ФОРМУЛА ВИНАХОДУ

Панельний вітродвигун, що містить два паралельно розташовані на рамі провідний і ведений колінчаті вали, з'єднані тягами, і лопаті, що відрізняється тим, що на провідному колінчастому валу встановлені вертикально розташовані панелі, в які вбудовані поворотні лопаті, тяги з'єднані з шатунними шийками колінчастих валів з можливістю забезпечення вертикального положення панелей, причому при русі панелі у напрямку вітру панелі закриваються, а при русі панелі назустріч вітру панелі відкриваються.
