КОРОТКИЙ ОПИС КРЕСЛЕНЬ вітроустановки (вітряків)

- Опис винаходу -

Вищезазначені завдання і інші особливості і переваги даного винаходу стануть більш очевидними після прочитання нижченаведених детальних описів в поєднанні з розглядом креслень, серед яких:

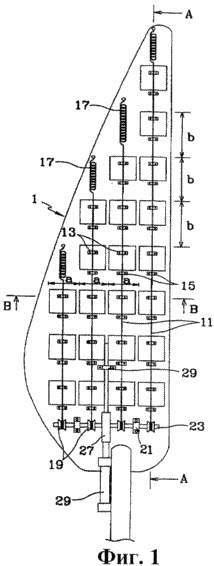

фіг.1 являє собою вид спереду, який ілюструє приклад крила вітродвигуна в відповідно до даного винаходу;

фіг.2 являє собою поперечний переріз по лінії А-А фіг.1;

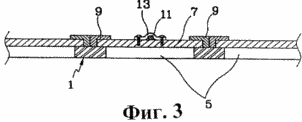

фіг.3 являє собою поперечний переріз по лінії В-В фіг.1;

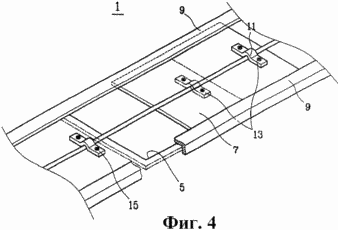

фіг.4 являє собою перспективне зображення з частковим вириваючи, що ілюструє приклад пластини для регулювання тиску вітру в відповідно до даного винаходу;

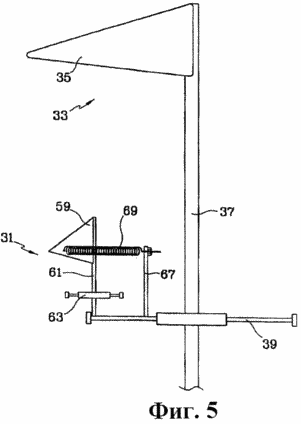

фіг.5 є вид спереду, який ілюструє засіб вимірювання напрямку вітру і засіб вимірювання сили вітру в відповідно до даного винаходу;

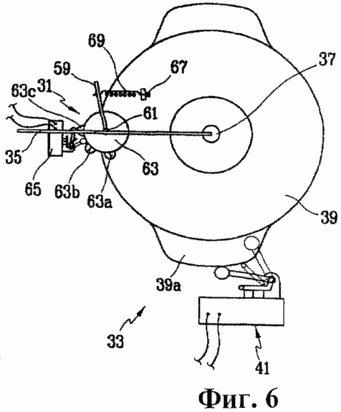

фіг.6 є вид зверху, який ілюструє засіб вимірювання напрямку вітру і засіб вимірювання сили вітру фіг.5;

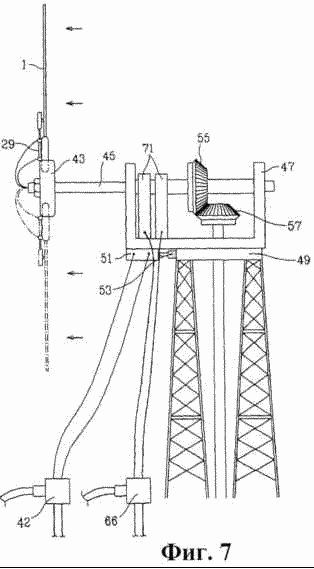

фіг.7 є схематичне зображення крила вітродвигуна в змонтованому стані відповідно до даного винаходу;

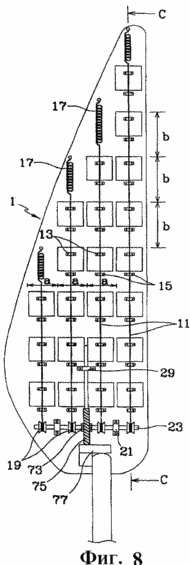

фіг.8 є вид спереду, який ілюструє інший приклад крила вітродвигуна в відповідно до даного винаходу;

фіг.9 є поперечний переріз по лінії С-С фіг.8;

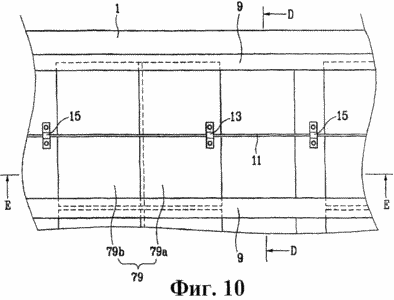

фіг.10 є вид зверху, який ілюструє інший приклад пластини для регулювання тиску вітру в відповідно до даного винаходу;

фіг.11 є поперечний переріз по лінії DD фіг.10, що ілюструє пластину для регулювання тиску вітру;

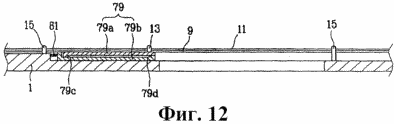

фіг.12 є поперечним перерізом по лінії Е-Е фіг.10, що ілюструють повністю відкритий стан пластини для регулювання тиску вітру;

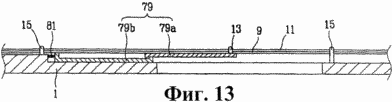

Фіг.13 являє собою поперечні перетину по лінії Е-Е фіг.10, що ілюструють первинну стадію закриття пластини для регулювання тиску вітру;

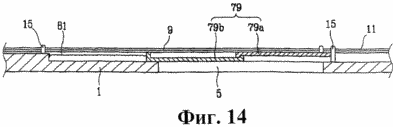

Фіг.14 являє собою поперечні перетину по лінії Е-Е фіг.10, що ілюструють вторинну стадію закриття пластини для регулювання тиску вітру;

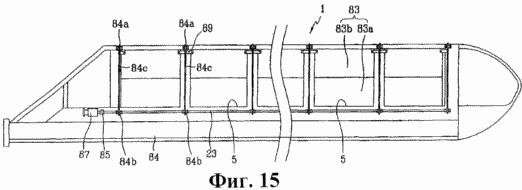

Фіг.15 являє собою вид спереду, який ілюструє інший приклад крила вітродвигуна в відповідно до даного винаходу;

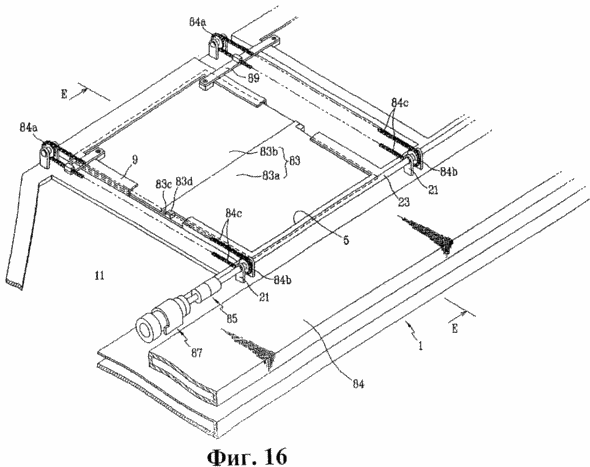

фіг.16 є перспективне зображення з частковим вириваючи, що ілюструє пластину для регулювання тиску вітру, показану на Фіг.15;

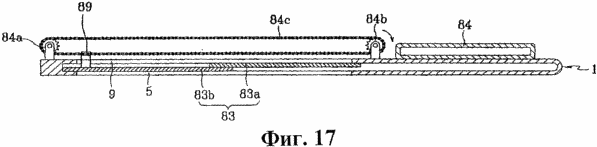

фіг.17 є поперечним перерізом по лінії Е-Е фіг.16, що ілюструють повністю закрите стан пластини для регулювання тиску вітру;

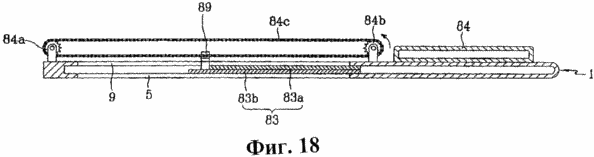

фіг.18 є поперечним перерізом по лінії Е-Е фіг.16, що ілюструють первинну стадію відкриття пластини для регулювання тиску вітру;

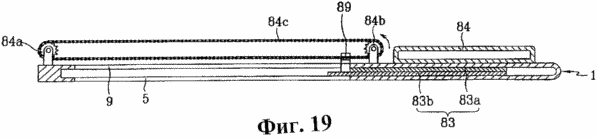

фіг.19 є поперечним перерізом по лінії Е-Е фіг.16, що ілюструють вторинну стадію відкриття пластини для регулювання тиску вітру;

фіг.20 є перспективне зображення з частковим вириваючи, що ілюструє пластину для регулювання тиску вітру, показану на Фіг.15;

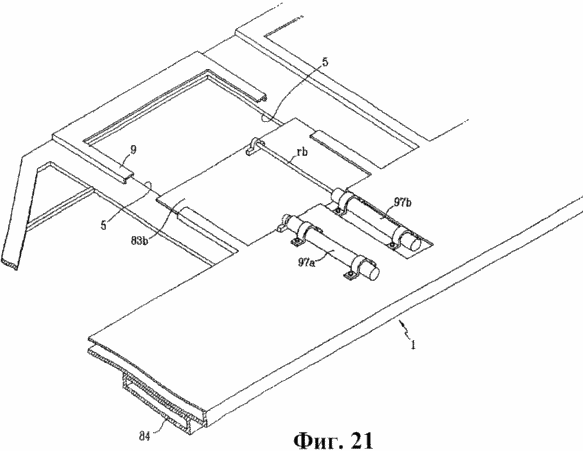

фіг.21 є перспективне зображення з частковим вириваючи, що ілюструє пластину для регулювання тиску вітру, показану на Фіг.15;

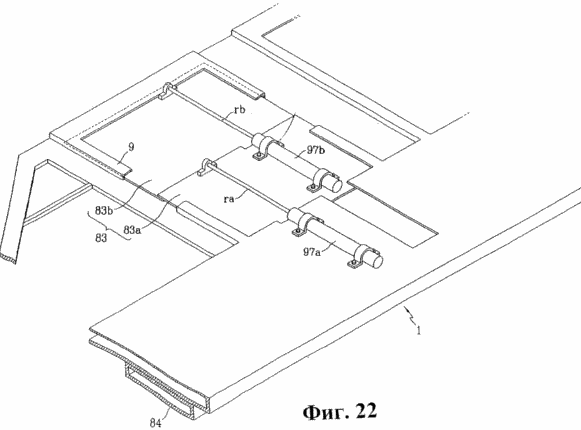

фіг.22 є перспективне зображення з частковим вириваючи, що ілюструє пластину для регулювання тиску вітру, показану на Фіг.15;

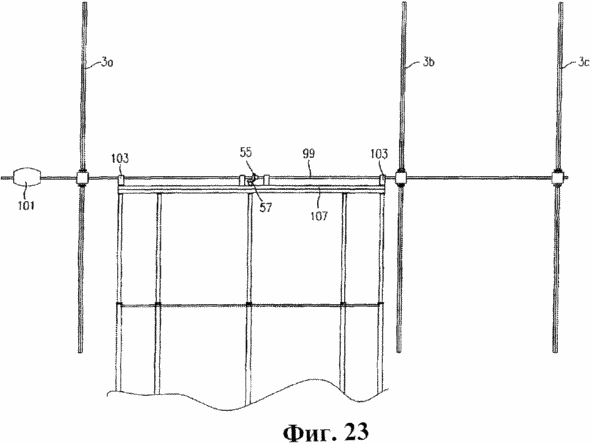

фіг.23 є вид збоку, який ілюструє приклад вітроенергетичного пристрою відповідно до даного винаходу;

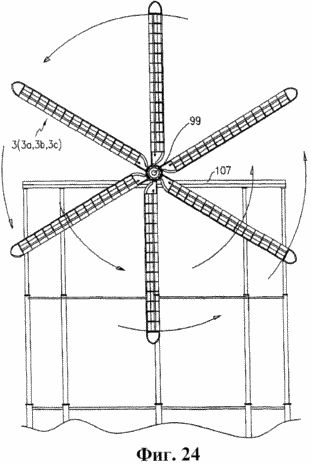

фіг.24 є вид спереду, який ілюструє ліву частину вітроенергетичного пристрою при вигляді на фіг.23;

фіг.25 є розріз, який ілюструє опорний елемент вала, показаний на фіг.23;

фіг.26 є вид ззаду, який ілюструє інший приклад вітроенергетичного пристрою відповідно до даного винаходу;

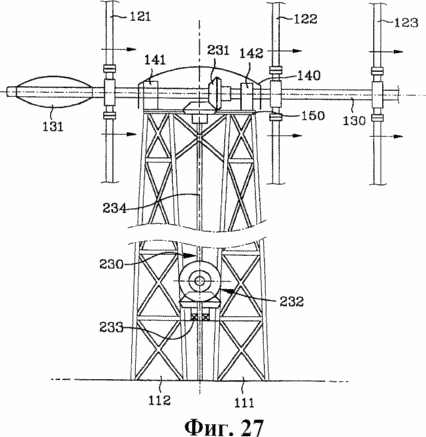

фіг.27 є вид збоку, який ілюструє приклад вітроенергетичного пристрою, показаний на фіг.26;

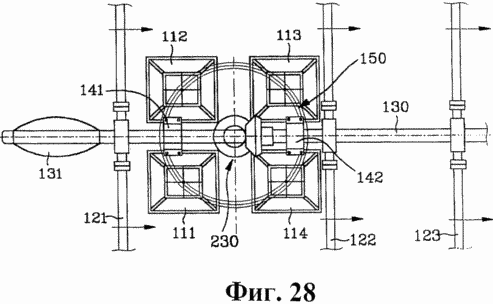

фіг.28 є вид зверху, який ілюструє приклад вітроенергетичного пристрою, показаний на фіг.26;

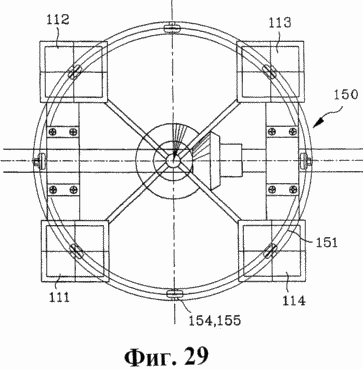

фіг.29 є вид зверху, який ілюструє поворотний пристрій, показане на фіг.28;

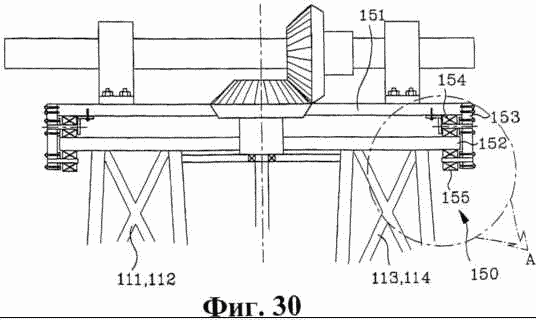

фіг.30 є вид збоку, який ілюструє поворотний пристрій, показане на фіг.28;

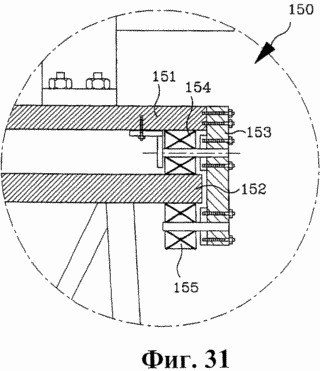

фіг.31 є збільшений розріз, відповідний частини "А" фіг.30, і

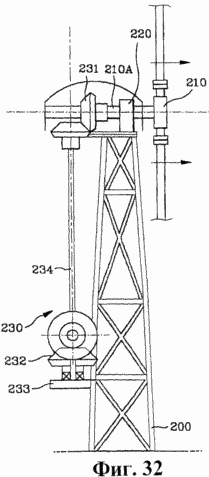

фіг.32 є вид збоку, який ілюструє вітроенергетичне пристрій в цілому.
