ВИНАХІД
Патент Російської Федерації RU2282052
МЕХАНІЗМ повороту лопатей Вітроколесо
Ім'я винахідника: Тучин Володимир Олександрович (RU); Бондарчук Володимир Федорович (RU); Рибаулін Василь Михайлович
Ім'я патентовласника: Тучин Володимир Олександрович (RU); Бондарчук Володимир Федорович (RU); Рибаулін Василь Михайлович
Адреса для листування: 117186, Москва, вул. Нагірна, 28, корп.1, кв.61, В.А. Тучин
Дата початку дії патенту: 2004.11.05
Винахід відноситься до вітроенергетики, може бути використано в механізмах повороту лопатей вітроколеса, зокрема, для регулювання роботи вітродвигунів з швидкохідними вітроколесами і дозволяє скоротити час розгону вітроколеса до необхідних обертів. Механізм повороту лопатей містить маточину з встановленими на її зовнішньої частини радіально щодо поздовжньої осі втулками зі стрижнями, периферійні частини яких нерухомо пов'язані з підставами лопатей; всередині маточини встановлений підпружинений стакан, з'єднаний з маточиною з можливістю поздовжнього переміщення відносно один одного і забезпечений зубчастими рейками, кількість яких відповідає кількості лопатей вітроколеса, а на внутрішній стороні стрижнів закріплені шестерні.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики і може бути використано в механізмах повороту лопатей вітроколеса, зокрема, для регулювання роботи вітродвигунів з швидкохідними вітроколесами.
Найбільш близьким до пропонованого винаходу є механізм повороту лопатей вітроколеса, що містить встановлені в порожнинах маточини вітроколеса втулки зі стрижнями, периферійні частини яких пов'язані з підставами лопатей; маточина забезпечена нерухомою віссю з двома розміщеними на її кінцях пружними повзунами; стрижні забезпечені розташованими в їх кореневих частинах підшипниковими вузлами, пов'язаними за допомогою жорстких шарнірних тяг з повзунами, а рухома вісь і втулка розміщені взаімоперпендікулярних / Патент РФ № 1721287, кл. F 03 D 7/02 /.
Недоліками даної конструкції є висока складність механізму і вимога високої точності виготовлення, а й неможливість її застосування для вбагатолопатеву вітроколіс.
Завдання винаходу - скорочення часу розгону вітроколеса до необхідних обертів і підвищення кількості вироблюваної електроенергії.
Це завдання вирішується тим, що пропонований механізм повороту лопатей містить маточину з встановленими на її зовнішньої частини радіально щодо поздовжньої осі втулками зі стрижнями, периферійні частини яких нерухомо пов'язані з підставами лопатей; всередині маточини встановлений підпружинений стакан, з'єднаний з маточиною з можливістю поздовжнього переміщення відносно один одного і забезпечений зубчастими рейками, кількість яких відповідає кількості лопатей вітроколеса, а на внутрішній стороні стрижнів закріплені шестерні.

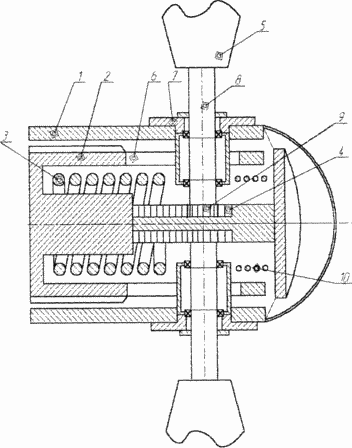

Механізм повороту лопатей вітроколеса містить маточину, виконану у вигляді зовнішнього рухомого циліндричного склянки 1, в якому встановлений внутрішній нерухомий стакан 2 з пружинами 3 та зубчастими рейками 4, кількість яких відповідає кількості лопатей 5 вітроколеса. Внутрішній стакан 2 виконаний з прорізом 6. На корпусі зовнішнього рухомого циліндричного склянки 1 встановлені втулки 7 зі стрижнями 8, периферійні частини яких пов'язані з підставами лопатей 5 вітроколеса, а на внутрішніх їх кінцях встановлені шестерні 9. Для пом'якшення зворотного удару втулок 7 об обмежувач, при різкому спаді пориву вітру, використовується пружина 10.
Механізм повороту лопатей вітроколеса працює наступним чином.
 |
У вихідному положенні, тобто при відсутності вітру, пружина 3 розціпленого, зовнішній рухливий циліндричний стакан 1 зі стрижнями 8 знаходиться в крайньому правому положенні і займає вихідне положення, при цьому шестерні знаходяться і в крайньому правому положенні, а лопать в цьому випадку знаходиться під кутом атаки 42-45 °. Це положення лопатей оптимально для моменту страгивания вітроколеса в тому випадку, якщо швидкість вітру починає зростати. При зростанні швидкості вітру лопаті вітроколеса починають обертатися, при цьому зростає лобове тиск, який передається на зовнішній рухливий циліндричний стакан 1, який долає початкове тиск пружини 3 і займає нове положення. Шестерні 9 входять в зачеплення з зубчастими рейками 4 і при русі зовнішнього рухомого циліндричного склянки 1 з лопатями 5 лопаті будуть повертатися, займаючи менший кут атаки. При цьому збільшення швидкості обертання вітроколеса за рахунок аеродинамічних сил, що діють на лопаті, викликає посилення тиску на зовнішній рухливий циліндричний стакан 1. Величину ходу поступального руху зовнішнього рухомого циліндричного склянки 1 регламентують стінки прорізи 6, завдяки чому здійснюється обмеження обертального руху лопатей 5. Таким чином, досягається поставлена задача скорочення часу розгону вітроколеса до необхідних обертів і підвищення кількості вироблюваної електроенергії. За отриманими експериментальними даними запропонована конструкція в порівнянні з відомими аналогами дозволяє підвищити кількість вироблюваної електроенергії на 10%. |
ФОРМУЛА ВИНАХОДУ
Механізм повороту лопатей вітроколеса, що містить маточину з встановленими на її зовнішньої частини радіально щодо поздовжньої осі втулками зі стрижнями, периферійні частини яких нерухомо пов'язані з підставами лопатей, що відрізняється тим, що всередині маточини встановлений підпружинений стакан, з'єднаний з маточиною з можливістю поздовжнього переміщення відносно один одного , і забезпечений зубчастими рейками, кількість яких відповідає кількості лопатей вітроколеса, а на внутрішній стороні стрижнів закріплені шестерні.
