ВИНАХІД
Патент Російської Федерації RU2261363

Вітроустановка з дифузором, У ЯКИХ ДВА вдувом (ВІТРЯК)

Ім'я винахідника: Янсон Річард Олександрович (RU); Гасилов Олексій Володимирович
Ім'я патентовласника: Янсон Річард Олександрович (RU); Гасилов Олексій Володимирович
Адреса для листування: 121309, Москва, вул. Б. Филевская, 17, кв.148, Р.А. Янсон
Дата початку дії патенту: 2003.11.17

Винахід відноситься до області вітроенергетики. Технічним результатом є збільшення коефіцієнта використання енергії вітру, зменшення осьової довжини дифузора і його вартості. Ветроустановка містить вітродвигун, мультиплікатор, електрогенератор, гондолу, опорний пристрій з механізмом повороту і атмосферне дифузор у вигляді кільцевого крила. На його внутрішній стінці є дві послідовно розташовані незалежні щілини для кільцевого вдуву, при цьому перший вдув здійснюється периферійної частиною основного потоку повітря, що входить в ветроколесо за допомогою впливу на цю периферійну частину потоку кінцевими компресорними ділянками лопатей, відокремленими пластинами від основної турбінної частини лопатей і обертовими в ніші корпусу дифузора, з подальшою подачею повітря в кільцевої канал, розташований під внутрішньою поверхнею дифузора, розділений вигнутими лопатками на окремі межлопаточную канали та закінчується першої щілиною вдуву.

ОПИС ВИНАХОДИ

Винахід відноситься до галузі енергетики, а саме до вітроустановки.

Відома схема горизонтально-осьової вітроустановки з дифузором, які мають два місця вдуву у вигляді кільцевих щілин зовнішнього атмосферного повітря в прикордонний шар, наявний на внутрішній поверхні дифузора: один вдув - в кільцеву щілину при вході в дифузор, безпосередньо в площині вітроколеса, другий - в кільцеву щілину на внутрішній поверхні дифузора, нижче по потоку (див. (1), стр.134-138, ріс.4.11). За цією схемою була виготовлена ​​в 1996 р в Новій Зеландії і була змонтована і введена в роботу вітроустановка Vortec-7 з електрогенератором потужністю 1000 кВт (див. (2)).

Відома виготовлена ​​і працює ветроустановка СН Caphom 10 / POL потужністю 10 кВт (Франція) з дифузором без вдуву типу кільцеве крило (див. (3)).

Недоліком схеми, що має вдув в прикордонний шар зовнішнього атмосферного повітря, є відносно низька енергоємність вдувати маси повітря, тому що внесене в прикордонний шар кількість руху рідини визначається відносно малою кінетичною енергією зовнішнього потоку повітря і незначною різницею статичних тисків на зовнішній і зовнішньої сторони дифузора.

Технічним результатом є збільшення коефіцієнта використання енергії вітру, зменшення маси і вартості дифузора. Рішення поставленого завдання по досягненню заявленого технічного результату здійснюється наступним способом.

Ветроустановка з дифузором містить вітродвигун, мультиплікатор, електрогенератор, гондолу, опорний пристрій з механізмом повороту і атмосферне дифузор у вигляді кільцевого крила. На його внутрішній стінці є дві послідовно розташовані незалежні щілини для кільцевого вдуву в прикордонний шар зовнішнього атмосферного повітря, при цьому перший вдув здійснюється периферійної частиною основного потоку повітря, що входить в ветроколесо, за допомогою впливу на цю периферійну частину потоку кінцевими компресорними ділянками лопатей, відокремленими пластинами від основної турбінної частини лопатей і обертовими в ніші корпусу дифузора, з подальшою подачею цього повітря в кільцевої канал, розташований під внутрішньою поверхнею дифузора, розділений вигнутими лопатками на окремі межлопаточную канали та закінчується першої щілиною вдуву.

Корпус дифузора в своєму поперечному перерізі виконується у вигляді Крилової профілю і утворює тіло обертання, при цьому внутрішня стінка дифузора утворюється опуклою стороною Крилової профілю і дифузор має збільшується по його довжині кут розкриття (Так званий дифузор у вигляді кільцевого крила). Максимальна величина кута розкриття обмежується появою відриву прикордонного шару від поверхні стінки дифузора через зростання позитивного градієнта тиску по напрямку течії. Для запобігання такого відриву в аналогах і прототипі передбачені як втеканіе зовнішнього атмосферного повітря через першу кільцеву щілину в зону утворення прикордонного шару, так і втеканіе зовнішнього атмосферного повітря в другу кільцеву щілину в зону перед відривом прикордонного шару. Однак відносно малий імпульс вдихається потоків повітря не дає можливість істотно зменшити довжину дифузора. Для збільшення кількості руху маси повітря в прикордонному шарі (з метою відсунути або уникнути відриву потоку) пропонується змінити і інтенсифікувати схему першого вдуву, а саме формувати першу вдувати кільцеву струмінь за рахунок не тільки енергії набігаючого потоку на щілину атмосферного повітря, але і за рахунок відбору деякої дещиці потужності вітродвигуна. З цією метою пропонується виконати периферійну частину кожної лопаті вітроколеса вітродвигуна у вигляді компресорного ділянки. Ці периферійні частини лопатей поглиблені в кільцеву нішу на внутрішній стінці дифузора. Ніша не має уступу в передній своїй частині і тому атмосферне повітря вільно засмоктується компресорними ділянками лопатей і нагнітається ними потім в кільцевій щілинний канал, розташований всередині корпусу дифузора під його внутрішньою поверхнею і починається безпосередньо за обертовими лопатями, так що вхід в канал є задньою частиною ніші . В результаті в прикордонний шар на внутрішній стінці дифузора подається як кінетична енергія атмосферного повітря, так і деяка мала частина потужності вітродвигуна, що запобігає відриву потоку від стінки і, зменшуючи втрати в дифузорі, робить процес підвищення статичного тиску в ньому більш ефективним. В результаті збільшується розрідження за ветродвігателем, його потужність і, в кінцевому рахунку, коефіцієнт використання енергії вітру, а й зменшує осьової розмір дифузора і його масу.

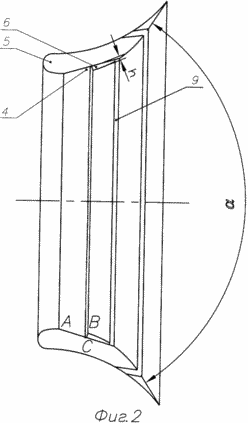

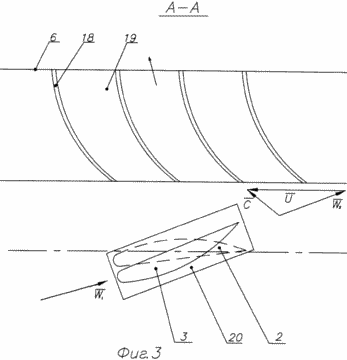

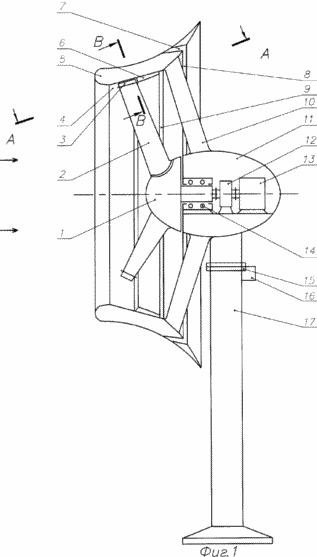

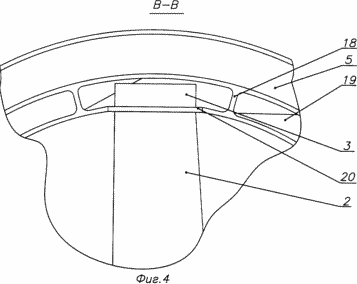

На фіг.1 зображена принципова конструктивна схема вітроустановки з дифузором, які мають два вдуву повітря в прикордонний шар на його внутрішній стінці. На фіг.2 зображено схема поперечного перерізу корпусу дифузора, що показує повітряні магістралі першого і другого вдувом. На фіг.3 зображена розгортка перетину А-А по фіг.1, що показує взаємне розташування лопаті і міжлопатевих каналів кільцевого ділянки першого вдуву. На фіг.4 дано перетин В-В по фіг.1, що показують вид на лопать і вхід в канал першого вдуву.

Ветроустановка складається з наступних основних вузлів: вітродвигун 1, атмосферний дифузор 5, гондола 11, мультиплікатор 12, електрогенератор 13, опора 17. вітрових 1 має поворотні лопаті (механізм повороту на фіг.1 не показаний), периферійна частина 3 яких має профіль, повернений на певний кут відносно поздовжньої осі основної частини лопаті проти годинникової стрілки (фіг.3). Між периферійної (компресорної) частиною 3 лопаті і основний (турбінної) частиною лопаті 2 є розділяє їх пластина 20. Дифузор 5 має корпус, поперечний переріз якого (фіг.2) отримано обертанням навколо його осі Крилової профілю. На внутрішній поверхні дифузора на деякій відстані від входу розташована ніша 4 (фіг.2) трикутного поперечного перерізу, в якій обертаються периферійні компресорні ділянки лопатей. Ніша 4 в своїй передній частині в точці А має злам поверхні стінки, а не уступ. Задня частина ніші ВС є вхід в кільцевої канал 6 для першого щілинного вдуву атмосферного повітря, що нагнітається периферійної (компресорної) частиною 3 лопаті. Кільцевій канал 6 (фіг.3) розділений вигнутими лопатками 18 на окремі межлопаточную канали 19 з збільшується в напрямку течії площею поперечного перерізу. Межлопастное канали 19 об'єднуються кільцевої щілиною 9 для вдуву повітря в прикордонний шар на внутрішній стінці дифузора. У задній частині дифузора є кільцевий канал 7 для другого вдуву через кільцеву щілину 8 зовнішнього атмосферного повітря. Корпус дифузора 5 через силові стійки 10 з'єднаний з гондолою 11, яка знаходиться нагорі опори 17. Для повороту гондоли спільно з дифузором є поворотна опора 15 і механізм повороту 16.

Ветроустановка працює наступним чином. За допомогою гідро-або електромагнітного приводу 14 ветроустановка орієнтується поворотним пристроєм 15 на напрям вітру. Вітровий потік, енергетично впливаючи на лопаті 2, розкручує вітродвигун 1, ротор якого обертається в опорному вузлі 14, в результаті чого через мультиплікатор 12 здійснюється обертання електрогенератора 13. Атмосферне повітря втікає в дифузор 5, капи та й на периферійні частини 3 лопатей 2. Периферійні частини 3 лопатей працюють як низьконапірна компресорна решітка і здійснюють подачу натекающего атмосферного повітря в щілинний кільцевої канал 6. у відносному русі (фіг.3) атмосферне потік натекает на компресорний профіль 3 зі швидкістю W ₁ і йде з нього зі швидкістю W _2. Отримавши периферійну швидкість (швидкість обертання лопаті) U, потік входить в межлопастное канали 19 з абсолютною швидкістю С. Потім потік повертається за допомогою вигнутих лопаток 18 в напрямку, близькому до осьового, а швидкість його знижується до величини, енергетично необхідної для вдуву в прикордонний шар на внутрішній поверхні дифузора для запобігання відриву основного потоку. Висота h межлопаточного щілинного кільцевого каналу 6 (фіг.2) при вході в кільцеву щілину 9 визначається умовою h> **, Де ** - Товщина втрати імпульсу в прикордонному шарі на стінці дифузора перед кільцевої щілиною 9. Повторне енергетичний вплив на прикордонний шар проводиться за допомогою вторинного щілинного вдуву 7 зовнішнього атмосферного повітря через кільцевої канал 8 нижче по потоку.

Можливість здійснення винаходу підтверджується використанням успішно працює вітроустановки Vortec-7 (2) з двома кільцевими щілинними вдувом в дифузор атмосферного повітря і вітроустановки СН Caphorn 10 / POL (3) з дифузором типу кільцеве крило.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. «Вітроенергетика» Под ред. Д. де Рензо: - Москва, Вища школа, 1982, стр.134-138, ріс.4.11.

2. Bruce Cole. New turbine could offer low cost wind power. «Modem Rotor Systems». August 1977 - p.27-30.

3. Windpower Monthly, vol.17, No11, November 2001, р.33.

ФОРМУЛА ВИНАХОДУ

Ветроустановка з дифузором, що містить вітродвигун, мультиплікатор, електрогенератор, гондолу, опорний пристрій з механізмом повороту і атмосферне дифузор у вигляді кільцевого крила, на внутрішній стінці якого є дві послідовно розташовані незалежні щілини для кільцевого вдуву в прикордонний шар зовнішнього атмосферного повітря, при цьому перший вдув здійснюється периферійної частиною основного потоку повітря, що входить в ветроколесо, за допомогою впливу на цю периферійну частину потоку кінцевими компресорними ділянками лопатей, відокремленими пластинами від основної турбінної частини лопатей і обертовими в ніші корпусу дифузора, з подальшою подачею цього повітря в кільцевої канал, розташований під внутрішньої поверхнею дифузора, розділений вигнутими лопатками на окремі межлопаточную канали та закінчується першої щілиною вдуву.

Версія для друку
Дата публікації 31.01.2007гг
