ВИНАХІД
Патент Російської Федерації RU2239721

ВИХРОВИЙ Ветродвігатель

ВИХРОВИЙ Ветродвігатель

Ім'я винахідника: Ткачов Василь Маркович
Ім'я патентовласника: Ткачов Василь Маркович
Адреса для листування: 347141, Ростовська обл., Станиця Обливская, вул. Буланова, 28, кв.5, В.М.Ткачеву
Дата початку дії патенту: 2001.09.28

Винахід відноситься до області вітроенергетики, а саме, до вихровим двигунів. Технічний результат полягає в збільшенні потужності за рахунок збільшення розмірів і радіусу лопаті, підвищенні ККД (коефіцієнт корисної дії) і зменшенні перерв в роботі при вітрах змінних напрямків. Вихровий вітродвигун містить будівлю і віхреобразователі. Будівля виконана у вигляді круглого конуса, зверненого вершиною вгору, по зовнішньому похилому периметру встановлені віхреобразователі, виконані у вигляді асиметрично розрізаних уздовж осі циліндрів, дві третини відкритої поверхні яких є робочою поверхнею. Віхреобразователі на третій чверті висоти будівлі переходять в закриті канали, що направляють потоки вихорів на лопаті під кутом 90 °, які через спиці з'єднані з валом, а захисний козирок утворює робочу камеру.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики, а саме до вихровим двигунів.

Відомий вихровий вітродвигун, що містить будівлю і віхреобразователі (див., Наприклад, RU 2024781 С1, кл. F 03 D 1/00, 15.12.1994), за сукупністю суттєвих ознак прийнятий за найближчий аналог винаходу (прототип).

Недоліками вітродвигуна є низький коефіцієнт корисної дії (ККД), невисока потужність і надійність.

Технічний результат полягає в збільшенні потужності за рахунок збільшення розмірів і радіусу лопаті, підвищенні коефіцієнта корисної дії (ККД) і зменшенні перерв в роботі при вітрах змінних напрямків. Вихровий вітродвигун містить будівлю і віхреобразователі. Будівля виконана у вигляді круглого конуса, зверненого вершиною вгору, по зовнішньому похилому периметру встановлені віхреобразователі, виконані у вигляді асиметрично розрізаних уздовж осі циліндрів, дві третини відкритої поверхні яких є робочою поверхнею.

Віхреобразователі на третій чверті висоти будівлі переходять в закриті канали, що направляють потоки вихорів на лопаті під кутом 90 °, які через спиці з'єднані з валом, а захисний козирок утворює робочу камеру.

ВИХРОВИЙ Ветродвігатель

На фіг.1 зображений вихровий вітродвигун, загальний вигляд;

На фіг.2 зображено вихровий вітродвигун, розріз А-В, вид знизу;

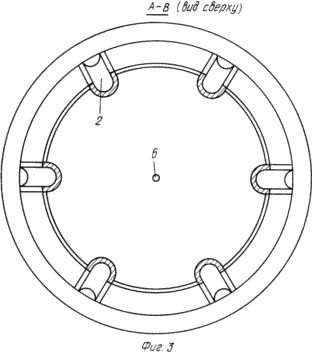

На фіг.3 зображений вихровий вітродвигун, розріз А-В, вид зверху.

Вихровий вітродвигун містить будівлю 1, в якому можуть розміщуватися електростанція, млин та інші споживачі енергії, яке виконується у вигляді круглого конуса, зверненого вершиною вгору. По зовнішньому похилому периметру будівлі 1 встановлені віхреобразователі 2, виконані у вигляді асиметрично розрізаних уздовж осі циліндрів, дві третини відкритої поверхні яких є робочою поверхнею. Віхреобразователі 2 на третій чверті висоти будівлі 1 переходять в закриті канали 3, що спрямовують потоки вихорів на лопаті 4 під кутом 90 °, які через спиці 5 з'єднані з валом 6, а захисний козирок (не показаний) утворює робочу камеру 7. Вихревой вітродвигун працює наступним чином. Горизонтальна струмінь вітру входить в віхреобразователь 2, ковзає по його увігнутій поверхні, перетворюючись в автономний вихор, що піднімається вгору. З відкритої частини віхреобразователя 2 вихор входить в закритий канал 3, по яких направлено в робочу камеру 7 до лопаті 4, відхиляючи останню. Відхилення лопаті 4 через спицю 5 приводить в обертання вал 6. обертається вал 6 приводить в обертання електрогенератор (не показаний), і виробляється електроенергія передається споживачеві.

ФОРМУЛА ВИНАХОДУ

Вихровий вітродвигун, що містить будівлю і віхреобразователі, що відрізняється тим, що будівля виконана у вигляді круглого конуса, зверненого вершиною вгору, по зовнішньому похилому периметру встановлені віхреобразователі, виконані у вигляді асиметрично розрізаних уздовж осі циліндрів, дві третини відкритої поверхні яких є робочою поверхнею, причому віхреобразователі на третій чверті висоти будівлі переходять в закриті канали, що направляють потоки вихорів на лопаті, під кутом 90 °, які через спиці з'єднані з валом, а захисний козирок утворює робочу камеру.

Версія для друку
Дата публікації 30.01.2007гг
