ВИНАХІД
Патент Російської Федерації RU2191287
Вітроустановка
Ім'я винахідника: Чижиков Олександр Арсентійович
Ім'я патентовласника: Чижиков Олександр Арсентійович
Адреса для листування: 195297, Санкт-Петербург, Калінінський р-н, ул.Ольгі Форш, 15, корп.2, кв.29, А.А.Чіжікову
Дата початку дії патенту: 2000.01.10
Винахід відноситься до вітроенергетики, а саме до вітроелектричних станцій невеликої потужності, які мають вертикальну вісь обертання. Технічний результат, що полягає в підвищенні надійності вітроустановки за рахунок замкнутого циклу циркуляції повітряного потоку і потужності, а й в можливості працювати при затишності, забезпечується за рахунок того, що в вітроустановці, що містить вежу з машинним залом, одноярусний вітряної двигун з вертикальним валом обертання, верхній і нижній генератори і ежекторні системи, що складаються з направляючих воронок, спрямованих на лопаті вітродвигуна, повітряний акумулятор і шахту, причому привід генераторів розміщений всередині вежі, ежекторні системи і повітряний акумулятор - зовні вежі, відповідно до винаходу установка містить відвідні труби, верхній генератор жорстко з'єднаний з вітряним двигуном за допомогою вертикального вала, нижній генератор розміщений в шахті і з'єднаний з вітряним двигуном через швидкісний електромагнітний редуктор, при цьому ежекторні системи встановлені похило зовні вежі по її периметру, шахта служить місцем для відвідних труб, що утворюють разом з ветродвігателем і ежекторними системами замкнутий цикл циркуляції повітряного потоку.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики, а саме до вітроелектричних станцій невеликої потужності, які мають вертикальну вісь обертання.
Відома вітроелектричної установки, яка містить конусообразное будівлю, всередині якого встановлено генератор і вітряної двигун з двома ярусами лопатей і спрямовуючу воронку, забезпечену ежектором, що складається з направляючих воронок, підключених до внутрішньої порожнини будівлі і спрямованих на лопаті нижнього ярусу (див. RU, 2105189 С1, кл. F 03 D 3/00, 20.02.1998).
Відома установка має електромотори для здійснення примусової ежекції через напрямні воронки і відкритий варіант її виконання, що призводить до труднощів регулювання вітряного двигуна.
Відома вітроустановка, що містить вежу з машинним залом, одноярусний вітряної двигун з вертикальним валом обертання, верхній і нижній генератори і ежекторні системи, що складаються з направляючих воронок, спрямованих на лопаті вітродвигуна, відвідні труби, повітряний акумулятор і шахту, причому привід генераторів розміщений всередині вежі, ежекторні системи і повітряний акумулятор - зовні вежі, а верхній генератор розміщений у вежі (див. RU, 2134817 С1, кл. F 03 D 3/00, 20.08.1999), за сукупністю суттєвих ознак прийнята за прототип (найближчий аналог).
Відома вітроустановка має низькою ефективністю через невдале розташування ежекторной системи і верхнього генератора (відсутній вільний доступ до нього), а й верхня частина башти разом з конусами не є ефективним уловлює пристроєм.
Технічний результат, що полягає в підвищенні надійності вітроустановки за рахунок замкнутого циклу циркуляції повітряного потоку і потужності, а й в можливості працювати при затишності, забезпечується за рахунок того, що в вітроустановці, що містить вежу з машинним залом, одноярусний вітряної двигун з вертикальним валом обертання, верхній і нижній генератори і ежекторні системи, що складаються з направляючих воронок, спрямованих на лопаті вітродвигуна, повітряний акумулятор і шахту, причому привід генераторів розміщений всередині вежі, ежекторні системи і повітряний акумулятор - зовні вежі, відповідно до винаходу установка містить відвідні труби, верхній генератор жорстко з'єднаний з вітряним двигуном за допомогою вертикального вала, нижній генератор розміщений в шахті і з'єднаний з вітряним двигуном через швидкісний електромагнітний редуктор, при цьому ежекторні системи встановлені похило зовні вежі по її периметру, шахта служить місцем для відвідних труб, що утворюють разом з ветродвігателем і ежекторними системами замкнутий цикл циркуляції повітряного потоку, при цьому вітродвигун виконаний у формі увігнутого барабана з лопатами у вигляді похилих ребер.
 |  |
 | |

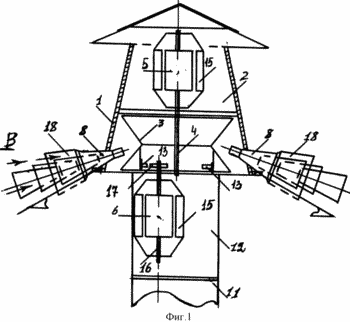

На фіг.1 зображена ветроустановка, загальний вигляд;
на фіг.2 - вітродвигун з похилими ребрами;

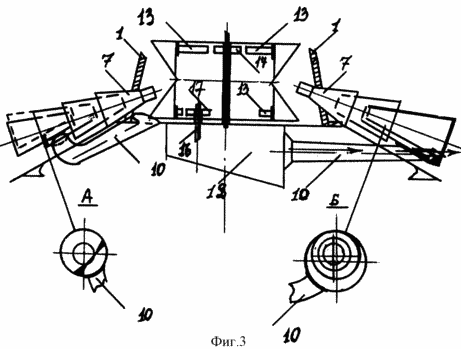

на фіг. 3 - вітродвигун з відвідними трубами і ежекторними системами, вид збоку.
Ветроустановка містить встановлену на фундаменті вежу 1 з машинним залом 2, одноярусний вітряної двигун 3 з вертикальним валом 4 обертання, верхній 5 і нижній 6 генератори і ежекторні системи 7, що складаються з направляючих воронок 8, спрямованих на лопаті 9 вітродвигуна 3, виконані у вигляді похилих ребер, відвідні труби 10, повітряний акумулятор 11 і шахту 12, причому привід генераторів 5 і 6 розміщений всередині вежі 1, ежекторні системи 7 і повітряний акумулятор 11 - зовні вежі 1, а верхній генератор 5 розміщений у вежі 1, причому верхній генератор 5 жорстко з'єднаний з вітряним двигуном 3 за допомогою вертикального вала 4, нижній генератор 6 розміщений в шахті 12 і з'єднаний з вітряним двигуном 3 через швидкісний електромагнітний редуктор 13, при цьому ежекторні системи 7 встановлені похило зовні вежі 1 по її периметру, а відвідні труби 10 розміщені в шахті 12 і разом з ветродвігателем 3 і ежекторними системами 7 утворюють замкнутий цикл циркуляції повітряного потоку, причому вітродвигун 3 виконаний у формі увігнутого барабана 14, що має форму шківа, в порожнисту частину якого спрямовується потік, що подається ежекторними системами 7.
Кількість ежекторів в системі 7 може бути рівним, наприклад, 16 штук, при цьому вісім з них набрано в блок, що складається з чотирьох воронок 8, а вісім інших складаються кожен з трьох воронок 8, при цьому виконання лопатей 9 вітродвигуна 3 у вигляді похилих ребер сприяє збільшенню захоплюваної площі вітродвигуна 3, а швидкісний електромагнітний редуктор 13 здатний розганятися до четвертої робочої швидкості.
Верхній 5 і нижній 6 генератори мають нерухомі статори 15, при цьому нижній генератор 6 з електромагнітним редуктором 13 з'єднується з допомогою вала 16 і відомою шестерні 17, а остання з направляючих воронок 8 може бути подовженої форми з кожухом (чохлом) 18.
Вітроустановка працює наступним чином
При відсутності в установці повітряного акумулятора 11 повітряний потік через ежекторні системи 7 з направляючими воронками 8 потрапляє на лопаті 9 вітродвигуна 3, виконані у вигляді похилих ребер, здійснюючи його запуск. При цьому в кожному ежекторі системи 7 відбувається процес забору повітря з навколишнього середовища, його розрідження, потім прискорення потоку і його стиснення з подальшою подачею на лопаті 9 вітродвигуна 3. Оскільки вітродвигун 3 пов'язаний валом 4 з верхнім генератором 5, то при передачі обертання з валу 4 на ротор генератора 5 останній розганяється. Потім через електромагнітний привід редуктора 13, вал 16 і провідну шестерню 17 запускають в роботу нижній генератор 6, чергуючи вмикання швидкостей до четвертої швидкості включно, при цьому відпрацьований потік повітря потрапляє в відвідні труби 10, де розділяється в свою чергу на два потоки: перший повертається в ежекторну систему 7 для здійснення повторного циклу, а другий потрапляє в атмосферу. При переході ж на замкнутий цикл циркуляції повітряного потоку більше 50% відпрацьованого повітря повертається по відвідним трубах 10 в ежекторну систему 7.
Ветроустановка здатна легко переходити з максимального навантаження на середню або на холостий хід (шляхом відключення системи подачі примусового потоку повітря через ежекторні системи 7 або відключенням нижнього генератора 6).
При наявності повітряного акумулятора 11 в установці надлишок енергії використовують, наприклад, для нагнітального компресора (не показаний), який буде качати повітря або в ємності безпосередньо акумулятора 11, або в передбачені спеціально для цих цілей порожнечі.
ФОРМУЛА ВИНАХОДУ
1. Ветроустановка, що містить вежу з машинним залом, одноярусний вітряної двигун з вертикальним валом обертання, верхній і нижній генератори і ежекторні системи, що складаються з направляючих воронок, спрямованих на лопаті вітродвигуна, повітряний акумулятор і шахту, причому привід генераторів розміщений всередині вежі, ежекторні системи і повітряний акумулятор - зовні вежі, яка відрізняється тим, що установка містить відвідні труби, верхній генератор жорстко з'єднаний з вітряним двигуном за допомогою вертикального вала, нижній генератор розміщений в шахті і з'єднаний з вітряним двигуном через швидкісний електромагнітний редуктор, при цьому ежекторні системи встановлені похило зовні вежі по її периметру, шахта служить місцем для відвідних труб, що утворюють разом з ветродвігателем і ежекторними системами замкнутий цикл циркуляції повітряного потоку.
2. Ветроустановка по п.1, що відрізняється тим, що вітродвигун виконаний у формі увігнутого барабана з лопатами у вигляді похилих ребер.
