ВИНАХІД
Патент Російської Федерації RU2171397

Ветродвігатель

Ветродвігатель

Ім'я винахідника: Олейников Юрій Михайлович
Ім'я патентовласника: Олейников Юрій Михайлович
Адреса для листування: 357560, Ставропольський край, г.Пятигорск, сел. Горячеводський, вул. Річкова, 13, Ю.М.Олейнікову
Дата початку дії патенту: 1997.02.26

Винахід відноситься до вітроенергетики, а саме до вітродвигуна, що перетворює енергію вітру в електричну енергію в районах, де часто або постійно дмуть вітри. Технічний результат, який полягає у спрощенні конструкції, підвищення ККД і рентабельності застосування вітродвигуна, досягається за рахунок того, що в вітродвигунів, що містить ротор у формі прямого кругового циліндра з розташованим всередині нього силовим колесом, корпус ротора розташований горизонтально або вертикально, силове колесо розташоване на підшипниках і виконано у вигляді млинового водяного колеса з силовими лопатями, а у напрямку їх в корпусі ротора є верхні і нижні отвори-канали, в пазах яких розміщені рухливі заслінки-жалюзі, що перекривають попарно ці канали.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики, а саме до вітродвигуна, що перетворює енергію вітру в електричну енергію.

Відомий вітродвигун, що містить корпус з вхідним конфузорів, горловиною, вихідним дифузором, вал, турбіну і лопатевою ротор, направляючі лопатки конфузора і другий лопатевої ротор (див. SU, 1590626 A1, кл. F 03 D 1/04, 07.09.1990, 2 с.).

До недоліків вітродвигуна відносяться низький ККД двигуна і складність конструкції.

Відомий лопатевий двигун, що містить корпус і встановлений в ньому на підлогою валу робоче колесо з радіальними лопатями, забезпеченими встановленими з зазором уздовж їх вхідних і вихідних кромок обертовими валиками, з'єднаними механічної конічною передачею з нерухомою віссю, радіальні осі і лопаті з можливістю повороту за допомогою приводу щодо радіальних осей (див. SU, 1539387 A1, кл. F 03 D 7/02, 30.01.1990, фіг. 1, 3 с.).

До недоліків двигуна відносяться регулювання потужності на вихідному валу двигуна за рахунок збільшення елементів конструкції (ролики або валики), а й невисока надійність приводу повороту лопатей щодо радіальних осей.

Відомий вітродвигун, що містить ротор у формі прямого кругового циліндра з розташованим всередині нього силовим колесом, за сукупністю суттєвих ознак винаходу прийнятий в якості найближчого аналога-прототипу (див. US, 3924966 A, кл. F 03 D 1/06, 09.12.1975, фіг. 1-3, 4 с.).

До недоліків вітродвигуна відносяться низький ККД від 0,01 до 1-2%, низька рентабельність застосування і складність конструкції.

Ветродвігатель

Технічний результат, який полягає у спрощенні конструкції, підвищення ККД і рентабельності застосування вітродвигуна, досягається за рахунок того, що в вітродвигунів, що містить ротор у формі прямого кругового циліндра з розташованим всередині нього силовим колесом, відповідно до винаходу корпус ротора розташований горизонтально або вертикально, силове колесо розташоване на підшипниках і виконано у вигляді млинового водяного колеса з силовими лопатями, а у напрямку їх в корпусі ротора є верхні і нижні отвори-канали, в пазах яких розміщені рухливі заслінки - жалюзі, що перекривають попарно ці канали, а кінці вала силового колеса виконані у вигляді вузлів для з'єднання з іншими валами.

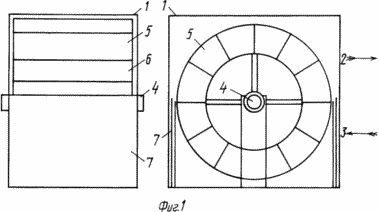

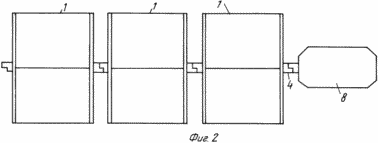

На фіг. 1 зображений вітродвигун (загальний вигляд); на фіг. 2 - вітродвигун, з'єднаний з генератором і силовими елементами.

Вітродвигун складається з корпусу 1 у вигляді прямого кругового циліндра з наскрізними верхнім 2 і нижнім 3 отворами-каналами, що обертається на валу 4 з підшипниками (не показані), силового колеса, виконаного у вигляді млинового водяного колеса 5 з силовими лопатями 6. У пазах отворів 2,3 корпусу 1 розміщені рухливі заслінки-жалюзі 7, які можуть попарно перекривати ці канали. По кінцях вала 4 розміщені вузли з'єднання (не показані), до одного з яких приєднується вал генератора 8, а інший служить для з'єднання з іншими силовими елементами.

Ветродвігатель працює наступним чином

У зібраному вигляді він кріпиться до основи фундаменту (не показаний) так, щоб верхні 2 і нижні 3 отвори-канали збігалися з напрямом панівного в даній місцевості вітру. Тоді при русі вітру верхні канали 2 перекриваються заслінками-жалюзі 7, а нижні канали 3 в цей час відкриті. При цьому напрямок обертання лопатей 6 залишається колишнім і генератор 8 працює в колишньому режимі, оскільки гальмує дію вітру усувається за рахунок того, що одна половина лопаток 6 колеса 5 обертається, створюючи крутний момент, в той час як інша половина лопаток 6 закрита жалюзі 7.

При іншому напрямку вітру відкриваються верхні канали 2, а нижні канали 3 в цей час перекриті.

Для збільшення потужності генератора 8 можна на одному валу 4 встановлювати кілька однотипних вітродвигунів (при горизонтальному розташуванні корпусу).

Обертання лопаток 6 млинового водяного колеса 5 передається на вал 4, з'єднаний з генератором 8, де при обертанні осі генератора 8 виробляється електрична енергія.

ФОРМУЛА ВИНАХОДУ

1. вітрових турбін, що містить ротор у формі прямого кругового циліндра з розташованим всередині нього силовим колесом, що відрізняється тим, що корпус ротора розташований горизонтально або вертикально, силове колесо розташоване на підшипниках і виконано у вигляді млинового водяного колеса з силовими лопатями, а у напрямку їх в корпусі ротора є верхні і нижні отвори-канали, в пазах яких розміщені рухливі заслінки-жалюзі, що перекривають попарно ці канали.

2. Ветродвігатель по п.1, що відрізняється тим, що кінці вала силового колеса виконані у вигляді вузлів для з'єднання з іншими валами.
