ВИНАХІД
Патент Російської Федерації RU2280784
Вітроенергетичні установки
Ім'я винахідника: Дядченко Микола Петрович
Ім'я патентовласника: Дядченко Микола Петрович
Адреса для листування: 600000, м.Володимир, вул. Подбельського, 2, Головпоштамт, Н.П. Дядченко (до запитання)
Дата початку дії патенту: 2004.04.12
Винахід відноситься до вітроенергетики, а саме до вітроенергетичним установкам. Технічний результат полягає в підвищенні ефективності використання енергії вітру. Вітроенергетична установка містить модульний вітродвигун з силовим валом і перетворювач енергії, причому в модульному вітродвигунів ротори виконані за типом роторів Савоніуса. Ротори Савоніуса виконані щонайменше з трьома криволінійними лопатями між торцевими дисками в межах кожного модуля, при цьому кожна торцева частина лопатей жорстко пов'язана з відповідним торцевих диском тільки по частині оконтурювати кривої, ближньої до осі силового вала вітродвигуна, а сусідні модулі виконані з кутовим зміщенням лопатей.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетичним установкам для невеликих ферм, селищ, дачних ділянок у віддалених районах, а й центрів зимового спорту, наприклад, в горах і покликане підвищити теплоенергетичний суверенітет користувачів.
Відома вітряна установка, що містить дво- або трехмодульний вітродвигун. Ротор кожного модуля такої установки є вертикальний вал з робочими лопатями у вигляді вигнутих листів прямокутної форми, що обертаються в горизонтальній площині [1].
Відомий і трехмодульний вітродвигун з вертикальним силовим валом, що містить, зокрема, два конструктивно однакових ротора між торцевими дисками у вигляді упорів і двох криволінійних пластин, забезпечених вантажами, встановлених з можливістю повороту на діаметрально протилежних пружних шарнірах; причому шарніри пластин одного ротора розташовані взаємно перпендикулярно шарнірам пластин іншого ротора [2].
Відома і вітроенергетична установка, що містить модульний вітродвигун з силовим валом і перетворювач енергії, причому в модульному вітродвигунів ротори виконані за типом роторів Савоніуса [3].
Ефективність використання енергії вітру в вітроенергетичних установках зазначеного виконання недостатньо висока.
З метою підвищення ефективності використання енергії вітру в модульному вітродвигунів ротори Савоніуса виконані щонайменше з трьома криволінійними лопатями між торцевими дисками в межах кожного модуля, при цьому кожна торцева частина лопатей жорстко пов'язана з відповідним торцевих диском тільки по частині оконтурювати кривої, ближньої до осі силового вала вітродвигуна, а сусідні модулі виконані з кутовим зміщенням лопатей. Крім цього, сусідні модулі виконані з різною кількістю лопатей, сусідні модулі виконані з лопатями різного осьового розміру, сусідні модулі виконані з лопатями різного радіального розміру, жорсткість периферійних частин лопатей сусідніх модулів різна, радіус кривизни лопатей сусідніх модулів різний, орієнтація увігнутою (випуклою) частини лопатей сусідніх модулів різна, торцеві диски від модуля до модулю не однакові, силовий вал вітродвигуна для приведення в дію перетворювачів енергії може бути складовим, перетворювач енергії виконаний у вигляді закільцьованої заповненої рідиною гідросистеми, що містить гидронасос, пов'язаний у вигляді, наприклад, обгонів муфти з силовим валом вітродвигуна, з гідроакумуляторами на напірної і всмоктуючої магістралях гідромотора, службовця приводом електрогенератора в мережі електричних акумулюючих пристроїв, перетворювач енергії виконаний у вигляді гідросистеми, заповненої термостабілізірующей рідиною для закільцьованої гідросистеми, і складається як мінімум з теплового насоса, пов'язаного допомогою, наприклад, обгонів муфти з силовим валом вітродвигуна, і споживача теплової енергії від термостабілізірующей рідини.

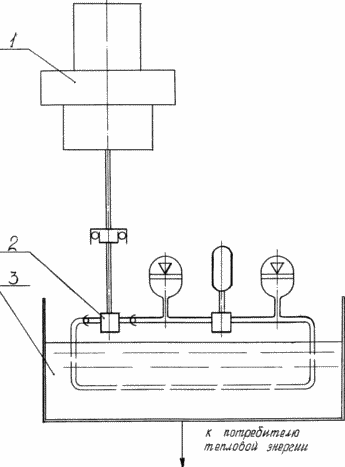

На кресленні представлений загальний вид вітроенергетичної установки.
 |
Вітроенергетична установка, що містить модульний вітродвигун 1 з роторами, виконаними по типу роторів Савоніуса, і перетворювач енергії (2 і 3), має виконання роторів Савоніуса щонайменше з трьома криволінійними лопатями між торцевими дисками в межах кожного модуля, при цьому кожна торцева частина лопатей жорстко пов'язана з відповідним торцевих диском тільки по частині оконтурювати кривої, ближньої до осі силового вала вітродвигуна, а сусідні модулі виконані з кутовим зміщенням лопатей. Запропоноване технічне рішення в порівнянні з відомими забезпечує теплоенергетичний суверенітет користувача вітроенергетичної установки комплексного застосування з максимальною ефективністю використання кінетичної енергії вітрового потоку. |
Джерела інформації
1. Корисна модель № 25545, кл. F 03 D 3/06, 2002.
2. Авт. свид. СРСР № 1694977, кл. F 03 D 3/02, 1991.
3. SU, 19164 А, кл. F 03 D 7/06, 31.01.1931 (прототип).
ФОРМУЛА ВИНАХОДУ
1. Вітроенергетична установка, що містить модульний вітродвигун з силовим валом і перетворювач енергії, причому в модульному вітродвигунів ротори виконані за типом роторів Савоніуса, що відрізняється тим, що ротори Савоніуса виконані щонайменше з трьома криволінійними лопатями між торцевими дисками в межах кожного модуля, при цьому кожна торцева частина лопатей жорстко пов'язана з відповідним торцевих диском тільки по частині оконтурювати кривої, ближньої до осі силового вала вітродвигуна, а сусідні модулі виконані з кутовим зміщенням лопатей.
2. Вітроенергетична установка по п.1, що відрізняється тим, що сусідні модулі виконані з різною кількістю лопатей.
3. Вітроенергетична установка по п.1, що відрізняється тим, що сусідні модулі виконані з лопатями різного осьового розміру.
4. Вітроенергетична установка по п.1, що відрізняється тим, що сусідні модулі виконані з лопатями різного радіального розміру.
5. Вітроенергетична установка по п.1, що відрізняється тим, що жорсткість периферійних частин лопатей сусідніх модулів різна.
6. Вітроенергетична установка по п.1, що відрізняється тим, що радіус кривизни лопатей сусідніх модулів різний.
7. Вітроенергетична установка по п.1, що відрізняється тим, що орієнтація увігнутою (випуклою) частини лопатей сусідніх модулів різна.
8. Вітроенергетична установка по п.1, що відрізняється тим, що торцеві диски від модуля до модулю не однакові.
9. Вітроенергетична установка по п.1, що відрізняється тим, що силовий вал вітродвигуна для приведення в дію перетворювачів енергії може бути складовим.
10. Вітроенергетична установка по п.1, що відрізняється тим, що перетворювач енергії виконаний у вигляді закільцьованої заповненої рідиною гідросистеми, що містить гидронасос, пов'язаний у вигляді, наприклад, обгонів муфти з силовим валом вітродвигуна, з гідроакумуляторами на напірної і всмоктуючої магістралях гідромотора, службовця приводом електрогенератора в мережі електричних акумулюючих пристроїв.
11. Вітроенергетична установка по п.1, що відрізняється тим, що перетворювач енергії виконаний у вигляді гідросистеми, заповненої термостабілізірующей рідиною для закільцьованої гідросистеми, і складається як мінімум з теплового насоса, пов'язаного допомогою, наприклад, обгонів муфти з силовим валом вітродвигуна, і споживача теплової енергії від термостабілізірующей рідини.
Версія для друку
Дата публікації 11.01.2007гг
