ВИНАХІД
Патент Російської Федерації RU2125182
Вітроенергетичні установки
Ім'я винахідника: Цибульник Сергій Іванович
Ім'я патентовласника: Цибульник Сергій Іванович
Адреса для листування: 309281 Білгородська обл. Шебекинский р-н с.Максимівка, вул.Дзержинського 27, Цибульнікову Сергію Івановичу
Дата початку дії патенту: 1996.12.16
Винахід відноситься до галузі використання джерел енергії, а саме вітрової енергії. Технічний результат винаходу - значне підвищення потужності установки до сумірною з тепловою або гідравлічної станцією простими в технічному відношенні засобами. Пропонується конструкція вітроенергетичної установки, що складається з платформ, з'єднаних між собою до складу таким чином, що початок і кінець його з'єднуються разом, і встановлених на кругової рейковий шлях, причому на кожній платформі встановлені парусні елементи, які роблять один оборот навколо своєї осі за два проходи платформою по круговому рейковому шляху, і поворот вітрил коригується при зміні напрямку вітру.
ОПИС ВИНАХОДИ
Винахід відноситься до області джерел енергії, а саме вітрової енергії, і перетворення її в інші види, переважно електричну.
Відомі вітроенергетичні установки типу карусельного колеса А.С. N 1017814 1982 р складаються з вертикальної осі і закріплених на ній вітрильних елементів таким чином, що парусність їх з одного боку максимальна, а з протилежного мінімальна, що створює обертовий момент. Відома і вітроенергетична установка за патентом N 1119 1922 р використовує кругової рейок зі встановленою на ньому платформою, на якій закріплені два гвинтових ветроагрегата таким чином, що зміна напрямку вітру повертає платформу так, щоб найбільш ефективно використовувати вітрову енергію.
До числа зазначених та інших вітроустановок відноситься недолік, пов'язаний з великими труднощами реалізації агрегатів значної потужності. Уже споруда ветроаграгата потужністю в 100 кіловат викликає великі труднощі, що є головною перешкодою в широкому використанні вітрової енергії.
Метою даного винаходу є значне підвищення потужності вітроенергетичної установки до сумірною з тепловою або гідравлічної станцією, відносно простими в технічному відношенні засобами.
Поставлена мета досягається застосуванням нової конструкції ветроагрегата, з використанням основного робочого елемента у вигляді вітрила / системи вітрил /, встановлених на платформі, а платформи з'єднані в свою чергу до складу, початок і кінець якого з'єднані разом, тобто утворює кільце. Склад встановлюється на відповідних розмірів рейковий шлях, так як саме рейковий шлях має мінімальні втрати при переміщенні платформи, а вітрило має найбільший коефіцієнт використання вітрової енергії. Потужність, що розвивається установкою, відбирається від вала коліс платформи. Найбільш вигідним буде варіант, при якому вал генератора і вал коліс загальний. Наявність щодо великої кількості платформ і генераторів дозволяє значно здешевити всю конструкцію, так як дозволяє використовувати типове обладнання та добре розроблену теорію вітрильних суден. Щодо велика кількість одночасно працюючих генераторів в залежності від швидкості вітру можна перез'єднання в послідовно-паралельні групи, підтримуючи відносно стабільним загальне вихідна напруга і максимально можливу завантаження генератора. Велика сумарна маса платформ захищає конструкцію від різких поривів вітру і стабілізує швидкість руху платформ.
 |

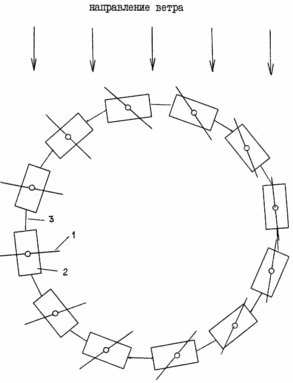

Вітрильні елементи, у міру просування платформи по кільцевому рейковому шляху, автоматично орієнтуються таким чином, щоб на переважній відрізку шляху платформи вітрилом відбиралося максимально можливу кількість вітрової енергії. Можливий варіант наведено на кресленні, де 1 - вітрило, 2 - платформа, 3 - зчіпка. Орієнтація вітрила може бути механічною, так як за два проходи платформою з вітрилом по кільцевому шляху парус робить один оборот навколо своєї осі / щогли /. Первісна установка вітрила проводиться в залежності від напрямку вітру і заданого напрямку руху платформ. Поворот вітрил на всіх платформах синхронізований і коригується при зміні напрямку вітру. Можливий і варіант управління становищем вітрила простим бортовим комп'ютером, вирішальним завдання додавання векторів, в цьому випадку платформи можуть рухатися і по відмінною від кола траєкторії. Потужність такої вітроенергетичної установки буде залежати від потужності, що розвивається одиничної платформою, і кількості з'єднаних між собою платформ і практично не обмежена в межах економічної доцільності. Найбільш вдалим буде розташування декількох кільцевих доріг, а так само і установок на височинах по Терасна принципом, так як щільність вітрової енергії поблизу поверхні там вище, ніж на рівнині. |
ФОРМУЛА ВИНАХОДУ
Вітроенергетична установка, що містить вітрильні елементи, які встановлені на платформах, з'єднаних в склад так, що початок і кінець їх з'єднані разом, а склад пересувається по замкнутому круговому рейковому шляху, що відрізняється тим, що за два проходи платформою по круговому рейковому шляху вітрильні елементи роблять один оборот навколо своєї осі і поворот коригується при зміні напрямку вітру.
Версія для друку
Дата публікації 03.04.2007гг
