ВИНАХІД
Патент Російської Федерації RU2149277
вітряного двигуна
Ім'я винахідника: Тупиков Анатолій Пилипович; Тупиків Кирило Олександрович; Тупикова Катерина Олександрівна; Тупикова Галина Анатоліївна; Тупиків Олександр Анатолійович
Ім'я патентовласника: Тупиков Анатолій Пилипович; Тупиків Кирило Олександрович; Тупикова Катерина Олександрівна; Тупикова Галина Анатоліївна; Тупиків Олександр Анатолійович
Адреса для листування: 129226, Москва, 1-й Сільськогосподарський ін. 5, кв.71, Тупикової Г.А.
Дата початку дії патенту: 1995.12.28
Винахід відноситься до вітряних двигунів і може бути використано для створення крутного моменту і передачі його споживачеві відбору потужності.
Технічний результат, що полягає в підвищенні крутного моменту, досягається за рахунок того, що в вітряку, що містить аеродинамічну трубу і розміщену в ній турбіну, утворену лопатками і кінематично пов'язану із влаштуванням відбору потужності, турбіна виконана у вигляді усіченого конуса, утвореного меншим суцільним і великим кільцеподібних підставами, скріпленими між собою лопатками, одна з поздовжніх крайок яких розташована по умовної поверхні конуса, при цьому конусність спрямована назустріч потоку повітря.
ОПИС ВИНАХОДИ
Винахід відноситься до вітряних двигунів і може бути використано для створення крутного моменту і передачі його споживачеві відбору потужності.
Відомий вітряк, який містить закріплене на валу вітроколесо різного діаметру, лопатки яких спрямовані радіально [1].
Недоліком цього вітряка є те, що переднє ветроколесо меншого розміру відсікає потоки повітря, що знижує ККД наступних вітроколіс.
Відомий і вітряк, що містить закріплену на вертикальному валу турбіну, утворену лопатками, поздовжні кромки яких розташовані по умовно циліндричної поверхні [2].
Недоліком цього вітряка є те, що не всі лопатки одночасно беруть участь в створенні крутного моменту, що знижує ККД.
Найбільш близьким рішенням з технічної сутності і досягається результату є вітряк, який містить аеродинамічну трубу і розміщену в ній турбіну, утворену лопатками і кінематично пов'язану із влаштуванням відбору потужності [3].
Недоліком цього вітряка є те, що лопатки турбіни розташовані радіально і по довжині обмежені діаметром труби, в результаті чого розрахунковий радіус крутного моменту лопаток обмежений діаметром аеродинамічної труби.
Мета винаходу - підвищення крутного моменту.
Поставлена мета досягається тим, що в вітряку, що містить аеродинамічну трубу і розміщену в ній турбіну, утворену лопатками і кінематично пов'язану із влаштуванням відбору потужності, турбіна виконана у вигляді усіченого конуса, утвореного меншим суцільним і великим кільцеподібних підставами, скріпленими між собою лопатками, одна з поздовжніх крайок яких розташована по умовної поверхні конуса, при цьому конусність спрямована назустріч потоку повітря, в результаті чого радіус крутного моменту і площа лопаток збільшені, що підвищує ККД.

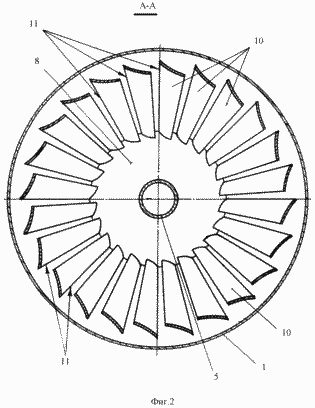

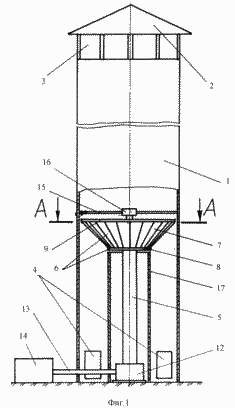

Винахід пояснюється кресленнями, на яких: на фіг. 1 показаний загальний вид вітряка; на фіг. 2 - перетин А-А.
 |
 |
Вітряк складається з змонтованої на підставі аеродинамічної труби 1, над якою встановлено зонд 2 і є вікна 3 для виходу потоку повітря, а в нижній її частині виконані вікна 4 для підведення потоку повітря. В аеродинамічній трубі 1 з можливістю обертання встановлений вал 5, на якому закріплена турбіна 6, виконана у вигляді усіченого конуса 7, утвореного меншим суцільним підставою 8 і великим кільцеподібних підставою 9. Підстави 8 і 9 скріплені між собою лопатками 10, одна поздовжня кромка 11 кожної з яких розташована по умовної поверхні конуса 7.
Вал 5 за допомогою редуктора 12 і вала 13 пов'язаний з пристроєм відбору потужності, наприклад, з генератором струму 14, а верхній кінець вала забезпечений регульованими по довжині спицями 15, закріпленими одними кінцями на стінці аеродинамічної труби 1, а іншими - на підшипнику 16 вала 5. під такою ж підставою 8 конуса 7 і співвісно з турбіною 6 стабілізатор 17 потоку повітря. Потоки високотемпературного повітря або газоповітряної суміші можуть підводитися від печей випалювання керамічних виробів і матеріалів, доменних печей, сталеливарних і інших виробництв, на яких в атмосферу виділяються великі потоки високотемпературних газоповітряних сумішей.
Високотемпературний повітря або газоповітряна суміш подають у вікна 4. За рахунок різниці потенціалів між навколишнім середовищем і високотемпературного повітря останній починає підніматися вгору в аеродинамічній трубі 1. Стабілізатор 17 забезпечує прямолінійність висхідного потоку повітря, що забезпечує максимальну швидкість потоку повітря. Висхідний потік повітря впливає на лопатки 10 турбіни 6. В результаті чого остання починає обертатися і через вал 5 редуктор 12 і вал 13 передає обертальний момент на генератор струму 14, який виробляє електроенергію.
Положення вала 5 з турбіною 6 щодо циліндричної стінки турбіни 1 забезпечується шляхом регулювання довжини спиць 15. Таким чином, збільшення довжин лопаток за рахунок їх розташування по умовної поверхні конуса забезпечує максимальний крутний момент.
ДЖЕРЕЛА ІНФОРМАЦІЇ
- Авт. свид. СРСР N 1076618, 1984.
- Патент Німеччини N 729533.
- Наука і життя, N 1, 1981. "Посіяти вітер, щоб потиснути електроенергію. - (Прототип).
ФОРМУЛА ВИНАХОДУ
- Вітряк, що містить аеродинамічну трубу і розміщену в ній турбіну, утворену лопатками і кінематично пов'язану із влаштуванням відбору потужності, що відрізняється тим, що турбіна виконана у вигляді усіченого конуса, утвореного меншим суцільним і великим кільцеподібних підставами, скріпленими між собою лопатками, одна з поздовжніх крайок яких розташована по умовної поверхні конуса, при цьому конусність спрямована назустріч потоку повітря.
- Вітряк по п.1, що відрізняється тим, що він забезпечений стабілізатором потоку, розташованим під такою ж підставою конуса турбіни і співвісно з нею.
- Вітряк по п.1, що відрізняється тим, що вал турбіни забезпечений регульованими по довжині спицями, закріпленими одним кінцем на стінці аеродинамічної труби.
Версія для друку
Дата публікації 14.11.2006гг
