ВИНАХІД
Патент Російської Федерації RU2114317
Вітряні електростанції ПАРУСНА-2 (ВЕПГ - 2)
Ім'я винахідника: Гинкул Георгій Володимирович
Ім'я патентовласника: Гинкул Георгій Володимирович
Адреса для листування:
Дата початку дії патенту: 1995.07.21
ВЕПГ-2 - це вітряна електростанція вітрильна, може виготовлятися для обертання генераторів як малої потужності (тобто всього з одним ветродвіжітелей на вертикальному валу), так і для обертання генераторів великої потужності - з кількома рушіями на валу. Підвісні ветродвіжітелей, вертикально закріплені на одному валу, обертають тихохідний генератор, який знаходиться на землі. Опорами для підвіски рушіїв є дві щогли, між якими натягнутий трос. На цьому тросі укріплений підшипник в пластинчастому затиску. Підшипник пов'язаний з гнучким валом. На цей вал кріпляться всі рушії. Гнучкий вал складається з чотирьох тросів, між цими тросами пропускають два сталевих тонких стрижня, перпендикулярних один до одного і до гнучкого валу, але так, щоб утворилася хрестовина з рівними плечима. На ці плечі навішують вітрила. До нижніх куточках кожного вітрила прив'язують фалів повідці. Кінці цих двох повідків у кожного вітрила пропускають через золоті кільця. Кільце утримується розтяжками на середині відстані між кінцями стрижнів основний хрестовини. Саме воно утримує парус в вертикальному положення при здійсненні робочого ходу. Саме через золоте кільце протягнути шнур для зупинки обертання рушія. Один кінець цього шнура з'єднаний з серединою нижньої кромки вітрила, а інший його кінець виведений на нижню малу хрестовину. При натягу всіх чотирьох шнурів - всі чотири вітрила розташуються горизонтально і рушій зупиниться. Технічний результат полягає в підвищенні ККД вітроустановки, спрощення конструкції.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики, зокрема до вітряних електростанцій.
Відома вітряна електростанція, яка містить тихохідний електрогенератор, що обертається четирехпаруснимі вітродвигуни, змонтованими на одному гнучкому валу [1].
Мета винаходу - підвищення ККД вітроустановки, зниження експлуатаційних витрат за рахунок спрощення конструкції і монтажу, а й за рахунок зменшення числа агрегатів, що беруть участь в схемі.
Поставлена мета досягається тим, що за рахунок вільної вертикальної підвіски вітрил на реях вони, надуваючись під дією вітру, повідомляють крутний момент щоглі, тобто гнучкому валу, який передає це обертання генератора.
 |
 |

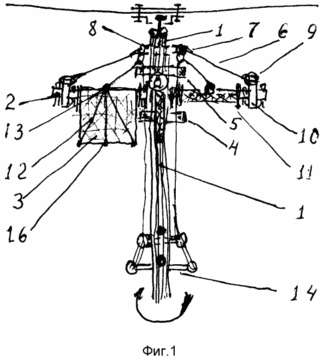

На фіг. 1 зображений четирехпарусний рушій пристрої ВЕПГ - 2, вид збоку;

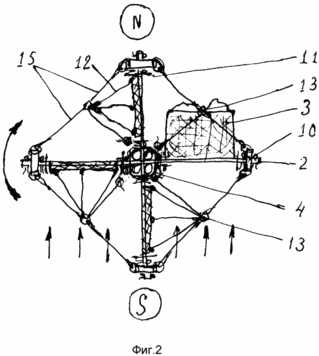

на фіг. 2 - рушій, вид зверху.
ВЕПГ-2 може складатися з одного або декількох вітрильних рушіїв, що обертають тихохідний електрогенератор. Все рушії ВЕПГ-2 монтуються на підвісному гнучкому валу 1, який складається з чотирьох тросів. Вал 1 кріпиться до підшипника, а підшипник - до горизонтального тросу, який натягнутий між двома щоглами. Кожен рушій складається з двох тонких сталевих стрижнів 2 і чотирьох вітрил 3. Стрижні 2 пропущені між тросами вала 1, що утворюють хрестовину. На середині кожного стержня 2 приварені два відрізки залізного дроту довжиною 6 - 8 мм, перпендикулярних один одному до самого стрижня 2. При такій конструкції стрижнів 2 вони будуть надійно фіксуватися на валу 1, так як всі чотири троса вала 1 стискаються двухскобочнимі зажимами 5. Один затиск 5 розташований над хрестовиною, інший - під хрестовиною. Горизонтальне положення стрижнів 2 регулюється чотирма фалів стрижнями 6. Одні кінці стяжок 6 кріпляться вгорі до чотирьох кілець 7 на малій хрестовині 8, а інші кінці стяжок 6 - за кільця 9. Всі кільця 9 пропущені в отвори чотирьох силових шайб 10. Шайби 10 фіксуються на кінцях стрижнів 2 шплинтами або різьбових з'єднань. Кожен парус 3 навішується на стрижень 2 так, як навішується віконна фіранка на нитку. На інші три кромки вітрила 3 треба вшити тонкі поліетиленові (або алюмінієві) трубочки. Це додасть жорсткість вітрила 3. На стержнях 2 всі вітрила 3 знаходяться між малими шайбами 11.
Робота ЗЕП здійснюється наступним чином
Нехай вітер дме з півдня (S) на Північ (N), тоді в даний момент часу лівий парус буде виконувати робочий хід, а все решта три вітрила 3 готуватимуться до нього. І вже при повороті вала 1 на 10 - 15 o починає вступати в робочий хід наступний вітрило 3. Така безперервна робота вітрил 3 здійснюється завдяки тому, що кожен парус 3 утримується на вітрі у вертикальному положенні за допомогою відрегульованих по довжині двох повідків 12, пришиті до нижнім куточках вітрила 3. Кінці повідків 12 прив'язують до золотого кільця 13. Всі чотири золоті каблучки 13 розміщуються посередині між двома сусідніми шайбами 10 на розтяжках 15. Отже, кожна з восьми розтяжок 15 кріпиться одним кінцем до золотого кільця 13, а іншими кінцем - до шайбі 10. В шайбі 10 розташовані чотири отвори на рівних відстанях. Для зупинки обертання рушія передбачений шнур 16. Він прив'язується до середини нижньої кромки вітрила 3. Далі шнур 16 пропускається через золоте кільце 13, потім через одне з чотирьох кілець на верхній малої хрестовині і від неї - до нижньої малої хрестовині, на якій і прив'язується другий кінець шнура 16. У рушія є чотири вітрила 3, а значить і чотири шнура 16. Якщо на валу 1 розташовані два рушія, тоді на малій нижній хрестовині буде додаватися ще чотири шнура 16. При натягу всіх шнурів 16 все вітрила 3 займуть горизонтальне положення і вал 1 зупиниться.
ФОРМУЛА ВИНАХОДУ
Вітряна електростанція (ВЕПГ-2), яка містить тихохідний електрогенератор, що обертається четирехпаруснимі ветродвіжітелей, змонтованими на одному гнучкому валу, що відрізняється тим, що гнучкий вал, що складається з чотирьох тросів, пов'язаних з підшипником, закріплений на горизонтальному тросі, натягнутому між двома щоглами, причому кожен ветродвіжітелей складається з хрестовини, виготовленої з двох сталевих стрижнів і чотирьох вітрил, причому ці стрижні пропущені між тросами вала, що утворюють хрестовину, посередині кожного стержня приварені два відрізки залізного дроту так, що вони перпендикулярні один до одного і до самого стрижня, гнучкий вал стискається зажимами - один над стрижнем, а інший під ним, вітрила закріплюються на хрестовині, кожен парус утримується на вітрі у вертикальному положенні за допомогою відрегульованих по довжині двох повідків, кінці повідків прив'язують до кільця, всі чотири кільця розміщуються посередині між двома сусідніми шайбами на розтяжках, для зупинки обертання рушія передбачений шнур, прив'язаний до нижньої кромки вітрила, шнур через кільце пропускається через одне з чотирьох кілець на верхній малої хрестовині, при натягу всіх шнурів, все вітрила займуть горизонтальне положення і вал зупиниться.
Версія для друку
Дата публікації 02.04.2007гг
