ВИНАХІД
Патент Російської Федерації RU2182255

Складовою РОТОР ТИПУ Савоніуса

Складовою РОТОР ТИПУ Савоніуса

Ім'я винахідника: Соловйов А.П.
Ім'я патентовласника: Військово-морська академія імені Адмірала Флоту Радянського Союзу Н. Г. Кузнецова
Адреса для листування: 197045, Санкт-Петербург, Ушаковская наб., 17/1, ВМА ім. Адмірала Н.Г. Кузнєцова, зам.нач.академіі з навчальної та наукової роботи Н.Д.Закоріну
Дата початку дії патенту: 1995.03.14

Винахід відноситься до вітро-і гідроенергетиці і стосується роторів типу Савоніуса, застосовуваних в вітро- і гідродвигуна. Суть винаходу: складовою ротор типу Савоніуса містить дві лопаті, виконані складовими з окремих щитків, встановлених з невеликими проміжками. Новим є те, що один з поздовжніх кінцевих ділянок кожного щитка відігнутий всередину лопаті і виконаний у вигляді крила зі спинкою, зверненої в зовнішню сторону від щитка, а протилежний кінцева ділянка щитка розміщений по відношенню до сусіднього щитка внахлестку і утворює з ним конфузор в зовнішню сторону лопаті.

ОПИС ВИНАХОДИ

Винахід відноситься до вітро-і гідроенергетиці і стосується роторів типу Савоніуса, застосовуваних в вітро- і гідродвигуна. Дозволяє збільшити коефіцієнт використання енергії відновлюваних джерел енергії (вітру, течії води), а й потужність ротора.

Відомий ротор Савоніуса, що містить дві циліндричні лопаті в формі полуцилиндров, розташовані паралельно осі обертання ротора (Шефтер Я.І. та ін. Винахідникові про вітродвигуна та вітроустановках. М .: Сельхозиздат, 1957, с. 19).

Недолік його полягає в невеликому (близько 20%) коефіцієнті використання енергії набігаючого на нього потоку і малої потужності ротора заданих розмірів.

Найбільш близьким до винаходу є складовою ротор типу Савоніуса, що містить циліндричні лопаті, виконані складовими з окремих щитків, встановлених з невеликими проміжками (патент СРСР 12548, кл. F 03 D 3/06, 1926).

Однак потенційні можливості щілинної конструкції ротора у відомому рішенні використані неповно, коефіцієнт використання потоку залишається порівняно невеликим.

Винахід направлено на вирішення завдання збільшення потужності ротора і підвищення коефіцієнта використання енергії відновлюваних джерел.

Для підвищення коефіцієнта використання енергії потоку і потужності ротора при однакових розмірах, в існуючому роторі типу Савоніуса, що містить дві циліндричні лопаті, виконані складовими з окремих щитків, встановлених з невеликими проміжками, один з поздовжніх кінцевих ділянок кожного щитка відігнутий всередину лопаті і виконаний у вигляді крила зі спинкою, зверненої в зовнішню сторону від щитка, а протилежний кінцева ділянка щитка розміщений по відношенню до сусіднього щитка внахлестку і утворює з ним конфузор в зовнішню сторону лопаті.

Складовою РОТОР ТИПУ Савоніуса

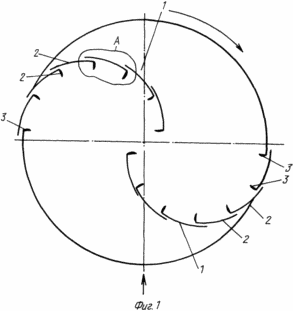

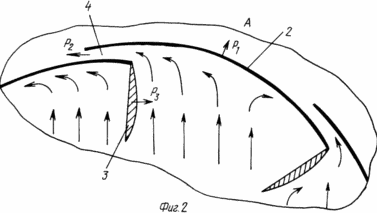

Винахід пояснюється кресленням, де на фіг.1 зображено поперечний переріз ротора, на фіг.2 - вузол А на фіг.1.

Ротор містить дві циліндричні лопаті 1, що складаються з окремих дугоподібних щитків 2, на кожному з яких один кінцевий ділянку 3 відігнуть і виконаний у вигляді крила, а другий - служить стінкою конфузора 4.

Пристрій працює наступним чином

У положенні, показаному на фіг.2, потік набігає на увігнуту частину лопаті 1 і тисне на щиток 2 з силою Р 1, утворюючи крутний момент М 1 щодо осі обертання ротора. При цьому частина повітря (води) виходить з нього через щілину-конфузор 4, де потік прискорюється. Реактивний вплив від нього на лопать (Р 2) створює крутний момент М 2. При набіганні потоку на відігнуту частина щитка - крило 3 створюється підйомна сила Р 3 і відповідний крутний момент М. Сумарний крутний момент складе М 1 + М 2 + М 3, що істотно перевищує крутний момент (потужність) описуваного ротора в порівнянні з відомими.

Пристрій є промислово придатним, просте у виготовленні. Складається з однотипних елементів, за винятком найбільш віддаленого від центру обертання короткого щитка.

ФОРМУЛА ВИНАХОДУ

Складовою ротор типу Савоніуса, що містить дві циліндричні лопаті, виконані складовими з окремих щитків, встановлених з невеликими проміжками, що відрізняється тим, що один з поздовжніх кінцевих ділянок кожного щитка відігнутий всередину лопаті і виконаний у вигляді крила зі спинкою, зверненої в зовнішню сторону від щитка, а протилежний кінцева ділянка щитка розміщений по відношенню до сусіднього щитка внахлестку і утворює з ним конфузор в зовнішню сторону лопаті.

Версія для друку
Дата публікації 02.04.2007гг
