ВИНАХІД
Патент Російської Федерації RU2084077

ПРИСТРІЙ РЕГУЛЮВАННЯ ЧАСТОТИ N-фазний блоки живлення

Ім'я винахідника: Клімов Б.П .; Стрюцков В.К.
Ім'я патентовласника: Російське акціонерне товариство енергетики і електрифікації "ЄЕС Росії"; Товариство з обмеженою відповідальністю "Науково-дослідний інститут електроенергетики"
Адреса для листування:
Дата початку дії патенту: 1995.08.17

Використання: в автономних вітро-і гідроелектростанціях. Сутність: пристрій регулювання частоти n-фазних електроагрегатів містить датчик частоти фазних напруг, перші баластні групи з m-паралельно з'єднаних керованих опорів, блоки управління. У пристрій введені другі баластні групи з одним керованим опором в кожній групі, які включені паралельно відповідним баластовим групам. Вхід керованого опору відповідної другий баластної групи підключений до (m + 1) -му виходу блоку управління. Це дозволяє спростити конструкцію пристрою і підвищити його технологічність завдяки зменшенню числа m керованих опорів одного тіпономінала.

ОПИС ВИНАХОДИ

Пристрій відноситься до електротехніки і призначене для стабілізації частоти генераторів змінного струму з автобалластной навантаженням переважно для автономних вітро-і гідроелектростанцій щодо малої потужності (до 500 кВт).

Відомі пристрої, в яких автобалластная навантаження, що підключається паралельно корисної електричної навантаженні, забезпечує незмінність робочого режиму системи турбіна-генератор-навантаження при наявності відшкодовують впливів як з боку турбіни, так і з боку електричного навантаження генератора [1; 2]

В [1] описана система стабілізації частоти мікро ГЕС (електрогідроагрегата) з автобалластной навантаженням, що реалізує, так званий, фазовий спосіб управління. Ця система містить первинний двигун (турбіну), трифазний генератор змінного струму, три групи баластних резисторів з тиристорн ключами, блок фазового (кутового) регулювання, а й елементи електричної корисного навантаження.

При зміні корисного навантаження від нуля до номінального значення за сигналами з датчиків струму здійснюється фазовий управління тиристорами для підтримання сталості сумарною активної потужності, що розсіюється в корисною і баластної навантаженнях генератора, ніж власне і забезпечується стабільність частоти його вихідної напруги.

Однак в пристрої [1] внаслідок фазового регулювання баластні резистори підключаються на різних ділянках синусоїдальної кривої, що призводить до суттєвого спотворення форми вихідної напруги генератора.

Цей недолік усунуто в пристрої [2] яке є найбільш близьким за технічною сутністю до пропонованого пристрою.

До складу пристрою прототипу [2] входять: три групи баластних резисторів з тиристорн ключами, блок управління, датчик частоти фазних напруг.

Відмінність прототипу від аналога [1] полягає в збільшенні числа тиристорно-резисторних баластних секцій в кожній групі і використання, так званого, бестоковой включення тиристорів в моменти переходу відповідних фазних напруг через нульові значення. Управління тиристорн ключами здійснюється дискретно в двійковому коді у функції частоти напруги генератора. Число ціфроуправляемих баластних секцій (m) визначається допустимої ступенем квантування навантаження для за умовами забезпечення заданої якості регулювання частоти. Чим менше секцій тим "грубіше" регулювання і більше амплітуда коливань частоти вихідного генератора.

Так як висока якість регулювання частоти досягається лише при великій кількості m баластних секцій, то пристрій [2] є складним.

Більш того, в прототипі завантаження тиристорів по току пропорційна бінарного коду і застосування одного типу тиристорів недоцільне з технічних і економічних міркувань, а використання декількох типо-номіналів істотно знижує технологічність влаштування.

Ще одним недоліком прототипу [2] як і інших відомих пристроїв, є відсутність каналів роздільного регулювання по фазах навантаження, що необхідно при її асиметрії споживача.

Завдання цього винаходу полягає в створенні пристрою, що характеризується достатньою конструктивною простотою і підвищеною технологічністю, а й здатністю сімметріровать фазні струми генератора при асиметричній навантаженні споживача.

Предметом винаходу є пристрій регулювання частоти n-фазних електроагрегатів, що містить датчик частоти фазних напруг, n-перше баластних груп з m-паралельно з'єднаних керованих опорів в кожній групі, n-блоків управління, причому перші входи блоків управління об'єднані і з'єднані з виходом датчика частоти фазних напруг, m-виходів кожного блоку управління підключені до входів керованих опорів відповідної першої баластної групи, входи датчика частоти фазних напруг, синхровхід кожного блоку управління і перший силовий висновок кожної першої баластної групи призначені для підключення до відповідних фазним шинам електроагрегату, а другі силові висновки перше баластних груп призначені для підключення до нульової шини електроагрегату, і введені n-друге баластних груп з одним керованим опором в кожній групі, які включені паралельно відповідним першим баластовим групам, а кожен блок управління забезпечений (m + 1) -м виходом, який підключений до входу керованого опору відповідної другий баластної групи.

Це дозволяє спростити конструкцію і підвищити технологічність пристрою, що забезпечує низький рівень спотворень фазной кривої напруги шляхом оптимального поєднання "грубого" дискретного регулювання, що використовує двійковий код, і "точного" регулювання з допомогою дискретно-фазового управління.

Винахід має розвиток, що полягає в тому, що пристрій містить n-датчиків активних складових фазних струмів, а кожен блок управління забезпечений другим входом, при цьому перший вхідний висновок кожного датчика активної складової фазного струму з'єднаний з першим силовим висновком відповідної баластної групи, другий вхідний висновок кожного датчика активної складової фазного струму призначений для підключення до ланцюга відповідної електричного навантаження, а вихід кожного датчика активної складової фазного струму з'єднаний з другим входом відповідного блоку управління.

Це дає додатковий ефект, так як дозволяє при необхідності вирівняти завантаження фаз генератора при асиметричній навантаженні споживача.

Іншим розвитком запропонованого рішення є внутрішнє виконання кожного блоку управління у вигляді диференціального підсилювача, аналого-цифрового і цифро-аналогового перетворювачів, багатоканального і одноканального формирователей імпульсів, забезпечених синхровхід, які є синхровхід блоку управління, при цьому входи диференціального підсилювача є першим і другим входами блоку управління, вихід диференціального підсилювача з'єднаний з входом аналого-цифрового перетворювача, виходи старших розрядів якого з'єднані з відповідними входами багатоканального формувача імпульсів, а виходи молодших розрядів підключені через цифро-аналоговий перетворювач до входу одноканального формувача імпульсів, виходи багатоканального формувача імпульсів утворюють m-виходів блоку управління, а вихід одноканального формувача імпульсів є (m + 1) -м виходом блоку управління.

Таке виконання є найкращою реалізацією поєднання "грубого" і "точного" управління баластної навантаженням.

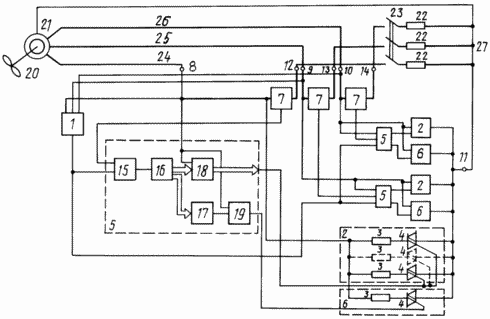

Суть винаходу пояснюється кресленням, на якому представлена ​​структурна схема пристрою для випадку n 3 з внутрішнім виконанням блоку управління.

Пристрій містить датчик 1 частоти фазних напруг три перших баластних груп 2 з m-паралельно з'єднаних керованих опорів в кожній групі виконаних, наприклад, у вигляді баластних резисторів 3 з сімісторний ключами 4, три блоки 5 управління, три других баластних групи 6 з одним керованим опором 3, 4 в кожній групі, три датчика 7 активних складових фазних струмів. Перші входи блоків 5 об'єднані і з'єднані з виходом датчика 1, m -Вихід кожного блоку 5 підключені до входів керованих опорів 3,4 відповідної баластної групи 2. Входи датчика 1, синхровхід кожного блоку 5 і перший силовий висновок кожної баластної групи 2 і паралельної її групи 6 об'єднані і виведені на клеми 8, 9, 10. Другі силові висновки групи 2 і 6 виведені на клему 11. Кожен блок 5 управління забезпечений (m + 1) -м входом, який підключений до входу керованого опору відповідної баластної групи 6.

Перший вхідний висновок кожного датчика 7 з'єднаний з першим силовим висновком відповідної баластної групи 2, другі вхідні висновки датчиків 7 виведені на клеми 12, 13, 14, а вихід кожного датчика 7 з'єднаний з другим входом відповідного блоку 5.

Блок 5 управління виконаний у вигляді диференціального підсилювача 15, аналого-цифрового перетворювача 16, цифро-аналогового перетворювача 17, багатоканального формувача 18 імпульсів і одноканального формувача 19 імпульсів. Формувачі 18 і 19 забезпечені синхровхід, які є синхровхід блоку 5 управління. Входи диференціального підсилювача 15 є першим і другим входами блоку 5, вихід підсилювача 15 з'єднаний з входом перетворювача 16, виходи старших розрядів якого з'єднані з входами формувача 18, а виходи молодших розрядів підключені через перетворювач 17 до входу формувача 19. Виходи формувача 18 утворюють m- виходів блоку 5 управління, а вихід формувача 19 є (m + 1) -м виходом блоку 5.

Первинний двигун (турбіна) 20, генератор 21 змінного струму з трифазною системою обмотки статора, що становлять електроагрегат, корисне навантаження 22 і вимикачі 23, з якими повинні бути з'єднані клеми 12, 13, 14, фазні шини 24, 25, 26, з якими повинні бути з'єднані клеми 8, 9, 10, і нульова шина 27, з якої повинна бути з'єднана клема 11, не входять до складу пристрою і наведені на кресленні для пояснення принципу дії.

Пристрій працює наступним чином. Напруга регулювання містить дві складові: сигнал від датчика 1, пропорційний частоті напруг електроагрегату, і сигнал від датчика 7, пропорційний фазной навантаженні генератора.

За сигналом датчика 1 фазних напруг і сигналів від датчиків 7 активних складових фазних струмів диференційний підсилювач 15 кожного блоку 5 формує сигнал, який надходить на вхід аналого-цифрового перетворювача 16, на його виходах формуються дискретні сигнали в двійковому коді, пропорційні частоті фазних напруг генератора. При цьому по старшим розрядам перетворювача 16 з допомогою багатоканального формувача 18 здійснюється вироблення імпульсів управління симисторами 4 баластної групи 2 в моменти переходу відповідного фазного напруги через нуль, що забезпечує, так зване, "грубе" регулювання частоти.

Код молодших розрядів аналого-цифрового перетворювача 16 з допомогою цифро-аналогового перетворювача 17 перетворюється в сигнал постійного струму ступінчастою форми, який надходить на вхід одноканального формування 19 імпульсів фазового управління, який і здійснює відкриття симистора 4 відповідної групи 6, забезпечуючи "точне" регулювання частоти .

Саме поєднання "грубого" і "точного" регулювання дозволяє зменшити загальну кількість баластних секцій, достатню для забезпечення заданої якості регулювання частоти, і тим самим відповідно спростити конструкцію пристрою, підвищити його технологічність.

При асиметричній корисного навантаження 22, завдяки введенню і представленому на фіг. 1 підключенню датчиків 7, фази генератора 21, які завантажені більше, завантажуються баластної навантаженням в меншій мірі, ніж недовантажені фази і навпаки, чим власне і досягається додатковий ефект, що складається у вирівнюванні фазних струмів генератора 21.

Датчики 7 можуть бути виконані, наприклад, з використанням трансформаторів струму і фазових детекторів [3] Як ключі керованих опорів, крім сімісторов, можуть бути використані зустрічно-паралельно включені тиристори.

Датчик 1 фазних напруг є частотний дискримінатор з фільтром на виході [4] Одноканальний формувач 19 імпульсів фазового управління може бути виконаний з використанням опорного сигналу пилкоподібної або синусоїдальної форми [5] Багатоканальний формувач 18 імпульсів може бути виконаний, наприклад, як в [6]

Промислова придатність. За схемою фіг. 1 була виготовлена ​​дослідно-промислова партія зразків пристрою.

Проведені випробування партії виготовлених зразків на стенді малих ГЕС в науково-дослідному інституті енергетичних споруд (НІІЕС) показали, що система регулювання забезпечує високу якість процесу регулювання (зміна частоти в межах ± 0,5 ГЦ і змістом вищих гармонік в вихідному напрузі генератора не більше 5 %). При цьому габарити пристрою в порівнянні з його технічною реалізацією за схемою прототипу були зменшені на 20% (за рахунок скорочення числа резисторно-симетричних секцій з 8 до 5).

ФОРМУЛА ВИНАХОДУ

1. Пристрій регулювання частоти n-фазних електроагрегатів, що містить датчик частоти фазних напруг, n перших баластних груп з m паралельно з'єднаних керованих опорів в кожній групі, n блоків управління, причому перші входи блоків управління об'єднані і з'єднані з виходом датчика частоти фазних напруг, m виходів кожного блоку управління підключені до виходів керованих опорів відповідної першої баластної групи, входи датчика частоти фазних напруг, синхровхід кожного блоку управління і перший силовий висновок кожної першої баластної групи призначені для підключення до відповідних фазним шинам електроагрегату, а другі силові висновки перших баластних груп призначені для підключення до нульової шини електроагрегату, що відрізняється тим, що введені n друге баластних груп з одним керованим опором в кожній групі, які включені паралельно відповідним першим баластовим групам, а кожен блок управління забезпечений (m + 1) -м виходом, який підключений до входу керованого опору відповідної другий баластної групи.

2. Пристрій за п.1, що відрізняється тим, що містить n датчиків активних складових фазних струмів, а кожен блок управління забезпечений другим входом, при цьому перший вхідний висновок кожного датчика активної складової фазного струму з'єднаний з першим силовим висновком відповідної першої баластної групи, другий вхідний висновок кожного датчика активної складової фазного струму призначений для підключення до ланцюга відповідної електричного навантаження, а вихід датчика активної складової фазного струму з'єднаний з другим входом відповідного блоку управління.

3. Пристрій за п.2, що відрізняється тим, що кожен блок керування виконаний у вигляді диференціального підсилювача, аналого-цифрового і цифроаналогового перетворювачів, багатоканального і одноканального формирователей імпульсів, забезпечених синхровхід, які є синхровхід блоку управління, при цьому входи диференціального підсилювача є першим і другим входами блоку управління, вихід диференціального підсилювача з'єднаний з входом аналого-цифрового перетворювача, виходи старших розрядів якого з'єднані з відповідними входами багатоканального формувача імпульсів, а виходи молодших розрядів підключені через цифроаналоговий перетворювач до входу одноканального формувача імпульсів, виходи багатоканального формувача імпульсів утворюють m виходів блоку управління, а вихід одноканального формувача імпульсів є (m + 1) -м виходом блоку управління.
