ВИНАХІД
Патент Російської Федерації RU2076948

Вітроагрегатів З лопати, що відхиляє

Ім'я винахідника: Турушев Микола Иннокентьевич
Ім'я патентовласника: Турушев Микола Иннокентьевич
Адреса для листування:
Дата початку дії патенту: 1993.07.05

Використання: у вітроенергетиці. Суть винаходу: вітроагрегат з відхиляється лопатями містить воздухопріемние розтруби з вихідними соплами, витяжну трубу і турбіну з лопатками. Вітроагрегат забезпечений зовнішніми і внутрішніми естакадами, причому останні виконані у формі зірки, а на самих внутрішніх естакадах розміщений монорельс. Лопаті забезпечені внутрішнім каркасом з пустотілих труб, який обшитий повітронепроникним екраном з обох сторін, а сам екран увігнутий в середній частині.

ОПИС ВИНАХОДИ

Винахід відноситься до області відбору та перетворення розсіяною енергії з навколишнього середовища, а більш конкретно до використання природного потоку повітря з перетворенням в електричну енергію.

Відомо пристрій відбору і перетворення розсіяною енергії з навколишнього середовища, що включає сонячні перетворювачі і вітряні двигуни з вертикальною віссю обертання, забезпеченою лопатями, що сприймають потік висхідного по трубі повітря (див. "Вітроенергетика" п / ред. Д.Рензо, М. Енергоіздат, 1982 , стор. 25-27).

У зазначеному пристрої використано відоме властивість нагрітого повітря підніматися вгору в обмеженому просторі труби і забезпечувати обертання встановлених в ній лопаткових пристроїв для перетворення енергії повітряного потоку.

Недоліком даного пристрою є те, що природний повітряний потік не вловлюється безпосередньо лопатями, і як наслідок цього, низька ефективність пристрою.

Відомий сучасний проект багатолопатеву ветроагрегата на залізобетонній естакаді (див. Журнал "Інженер" N 2 ст. "Якщо приборкати вітер" А. Вашенко, стор. 34, М. 1992).

В установках промислової енергетики, до якої може бути віднесено вказаний пристрій, перетворення крутного моменту представляє найбільші труднощі внаслідок величезної величини перетворюються моментів, а й рішення завдання зниження шуму обертових лопатей.

Відомий і "Вітряк" по а.с. СРСР N 1523710 МПК F 03 D 5/02, опубл. 1989.

До недоліків пристрою "вітряка" відноситься необхідність наявності механізму стеження за вітром для однакового сприйняття його лопатями з будь-якого боку і можливість установки великих лопатей з їх закріпленням і сприйняттям зустрічного потоку вітру.

Метою даного винаходу є усунення зазначених недоліків.

Зазначена мета досягається тим, що лопаті виконані у вигляді відхиляється ветроекрана прямокутної форми на каркасній рамі пустотілих труб, обшитих по обидва боки повітронепроникним полотном, увігнутим в серединну частину, і закріпленим з одного боку шарнірно на осі, встановленої в проміжку зовнішньої кільцевої естакади, а з іншого боку вільно відхиляється по монорельсу в порожнині приймального розтруба колектора, закріпленого в межекстакадном просторі у вигляді зоряної форми, обмеженою в переміщенні в ту чи іншу сторону полудуговой частиною зоряної естакади, і направляє зустрічний потік захопленого повітря по екрану в приймальню порожнину розтруба колектора на робочу вітротурбіну , встановлену в центрі за зоряної естакадою в витяжної циліндричній трубі, при цьому за наскрізними трубах, які проходять через лопать ветроекрана з виходом в розтруб колектора забезпечується додатковий візит висхідного потоку повітря.

Крім того, лопать ветроекрана для великих розмірів додатково підтримується на відхиляються підвісках, закріплених в балках перекриття на естакадах. Такий пристрій лопаті ветроекрана, встановленої в межестакадном просторі по периметру зовнішніх і внутрішніх багатоярусних кільцевих естакад, не пов'язаних з ротором ветроагрегата через передачу, виключає труднощі в подоланні завдання перетворюються моментів, відсутня кругове обертання лопатей по естакаді, знижується шум, збільшується міцність установки лопаток з опорою по кінцях на кільцевих естакадах, а й дозволяє вловлювати тиск вітру з будь-яких напрямків без механізму стеження щодо забезпечення оптимального кута атаки вітру.

Порівняння заявляється, із іншими технічними рішеннями в даній галузі техніки не дозволила виявити в них ознаки, що відрізняють заявляється рішення від прототипу, що дозволяє зробити висновок про відповідність критерію "суттєві відмінності".

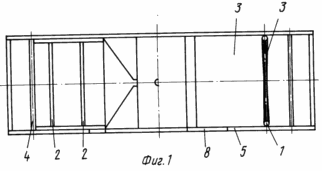

На фіг.1 схематично показаний загальний вид конструкції верхньої частини пропонованого агрегату;

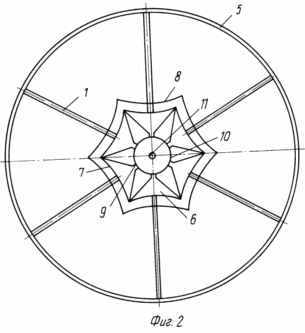

на фіг.2 вид зверху.

Вітроагрегат з відхиляється лопатями екранами, встановленими по колу між зовнішніми кільцевими і внутрішніми багатоярусними естакадами на опорах, включає прямокутну раму з труб 1, з'єднану по діагоналі від низу до верху наскрізний коробчатой ​​і конусними поперечними трубами 2, обшили з обох сторін рами повітронепроникним екраном 3. Одна сторона бічної рами шарнірно з'єднана з віссю 4, встановленої між кільцевими зовнішніми естакадами 5, а інша вільно відхиляється на 30 ^o (в ту або іншу сторону), направляючи повітряний потік в приймальний розтруб колектора 6, встановлений в просторі міжзоряних естакад 7 з монорельсом 8, і вихідне сопло 9 колектора 6, що входять в циліндричний кожух 10 з розташованої в ньому турбіною 11.

Робота ветроагрегата здійснюється наступним чином. Під напором вітрового потоку на рамну лопать 1, обшиту по обидва боки увігнутим в серединну частина екраном 3, з'єднану з одного боку шарнірно з віссю 4 в кільцевих естакадах 5, а з іншого вільно переміщається в відрізках зіркових естакад по монорейки 8, встановленим на виступаючому кінці рамної труби 1 і зоряної естакади 7. Пересування лопаті вітряка по монорейки на шарово з'єднаних колесах, з відхиленням в ту або іншу сторону, створює тим самим спрямований по увігнутим екранів 3 потік повітря в приймальний розтруб колектора 6, а потім через вихідний відхиляється сопло 9 проходить через витяжний циліндричний кожух 10 на лопаткову турбіну для її обертання. Крім того, повітря в приймальний розтруб колекторів додатково надходить за рахунок тяги висхідного потоку нагрітого повітря вгору по діагональної і поперечним трубам 2 в пустотілі труби 1.

Вітроагрегат може встановлюватися поблизу газових свердловин з підведенням стисненого газу до лопатевим трубах, з випуском газу в приймальний розтруб колектора 6 для надходження на лопатка пристрій турбіни 11, встановленої в витяжної циліндричній трубі 10.

ФОРМУЛА ВИНАХОДУ

Вітроагрегат з відхиляється лопатями, що містить воздухопріемние розтруби з вихідними соплами, витяжну трубу і турбіну з лопатками, що відрізняється тим, що вітроагрегат забезпечений зовнішніми і внутрішніми естакадами, причому останні виконані у вигляді екрану і встановлені в просторі між внутрішніми і зовнішніми естакадами з можливістю відхилення за допомогою пересування однієї зі сторін лопатей по монорельсу в порожнинах розтрубів, при цьому лопаті забезпечені внутрішнім каркасом з пустотілих труб для пропуску повітря, який обшитий повітронепроникним екраном з обох сторін, а сам екран увігнутий в середній частині для направлення повітря в розтруб.

Версія для друку
Дата публікації 30.03.2007гг
