ВИНАХІД
Патент Російської Федерації RU2049264
РОТОР Ветродвігатель
Ім'я винахідника: Проценко Валерій Григорович
Ім'я патентовласника: Проценко Валерій Григорович
Адреса для листування:
Дата початку дії патенту: 1990.10.08
Використання: у вітроенергетиці, в вітродвигуна з вертикальною віссю обертання. Суть винаходу: під дією вітру на одній стороні колеса ветропріемние пластини однієї лопаті розкриваються на максимальний кут, а ветропріемние пластини інший лопаті повністю складаються.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики, зокрема до вітродвигуна з вертикальною віссю обертання.
Відомі різні конструкції роторів вітродвигунів з вертикальною віссю обертання, у яких для підвищення ефективності використання сили вітру лопаті мають аеродинамічний профіль [1]
Загальним недоліком відомих роторів є недостатня ефективність використання сили вітру, обумовлена наявністю кута атаки при русі лопатей, які у всіх відомих конструкцій змінюють своє положення в просторі для забезпечення оптимального співвідношення між мінімальним лобовим опором при русі проти потоку і максимальним при русі в напрямку потоку.
Найбільш близьким до пропонованого є ротор вітродвигуна [2] містить вертикальну вісь, пов'язану горизонтальним валом з парою лопатей аеродинамічного профілю, розміщених діаметрально протилежно один одному.
Недоліком цього ротора, як і інших відомих роторів, є недостатня ефективність використання енергії вітру, обумовлена тим, що кожна лопать ротора при обертанні змінює своє положення в просторі під дією потоку і під флюгерної частини циклу має підвищений опір через неминуче наявності кута атаки, близького до критичного внаслідок її шарнірного кріплення.
Зазначений вище характер кріплення лопатей відомих роторів обумовлює неможливість значного збільшення одиничної потужності внаслідок непропорційного зростання маси лопатей при збільшенні їх розмірів через необхідність збільшення при цьому ваги лобових частин лопатей для забезпечення флюгування в межах кутів атаки менш критичного.
Мета винаходу підвищення ефективності використання енергії вітру.
Мета досягається тим, що для забезпечення найкращого співвідношення між мінімальним лобовим опором складеної лопаті, що рухається проти потоку, і максимальним опором розкритою лопаті, що рухається за потоком, в роторі вітродвигуна, що містить вертикальну вісь, пов'язану горизонтальним валом з парою лопатей аеродинамічного профілю, розміщених діаметрально протилежно один одному, передбачений додатковий вал, розміщений паралельно горизонтальному валу, кожна з лопатей виконана у вигляді переднього обтічника і пов'язаних з ним поворотних верхніх і нижніх пластин, при цьому однойменні пластини розташовані під кутом один до одного і укріплені відповідно на горизонтальному і додатковому валах, кінематично пов'язаних один з одним з можливістю обертання в протилежні сторони.

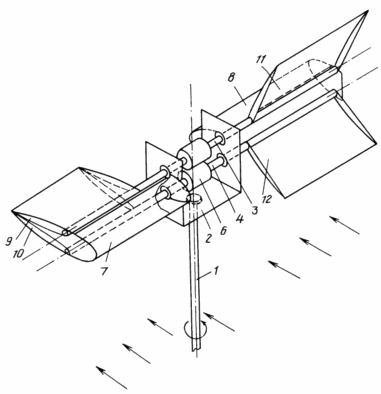

Винахід пояснюється кресленням.
 |
Вертикальний вал 1 вітродвигуна жорстко з'єднаний з корпусом 2 синхронізатора, що складається з встановлених з опорами в корпусі 2 горизонтальних валів 3 і 4, пов'язаних між собою в корпусі 2 шестернями 5 і 6, що забезпечують обертання цих валів в протилежних напрямках. З корпусом 2 синхронізатора жорстко з'єднані передні обтічники 7 і 8 лівої і правої лопатей, ветропріемние пластини 9, 10 і 11, 12 яких жорстко з'єднані з консолями валів, при цьому пластини 9 і 11 з'єднані з консолями вала 3, а пластини 10 і 12 з консолями вала 4. Ветропріемние пластини верхні 9 і 11 і нижні 10 і 12 розташовані під кутом один до одного, величини якого однакові. При цьому кут може призначатися в межах від 90 і 180 о в залежності від необхідного знімання потужності. При відсутності вітру ветропріемние пластини 9 і 10, 11 і 12 будуть мати рівну кутову розкриття. Під дією напору вітру на одній стороні колеса ветропріемние пластини однієї лопаті розкриваються на максимальний кут. При цьому завдяки жорсткому з'єднанню ветропріемних пластин 9 і 10, 11 і 12 з валами 3 і 4 і кінематичного зв'язку цих валів між собою максимальне розкриття однієї пари ветропріемних пластин, наприклад, 11 і 12 приводить до повного складання другої лопаті (ветропріемних пластин 9 і 10 ). У процесі обертання співвідношення ступеня розкриття і закриття пластин залишається постійним. |
Пропонована конструкція дозволяє підвищити ефективність використання енергії вітру завдяки значному зменшенню лобового опору у флюгерної частини циклу, а й збільшити одиничну потужність вітроустановки як за рахунок збільшення лінійних розмірів лопатей, так і за рахунок монтажу їх за схемою "ялинки".
ФОРМУЛА ВИНАХОДУ
РОТОР Ветродвігатель, що містить вертикальну вісь, пов'язану горизонтальним валом з парою лопатей аеродинамічного профілю, розміщених діаметрально протилежно одна одній, що відрізняється тим, що, з метою підвищення ефективності використання енергії вітру, він забезпечений додатковим валом, розташованим паралельно горизонтальному, кожна з лопатей виконана у вигляді переднього обтічника і пов'язаних з ним поворотних верхньої і нижньої пластин, при цьому однойменні пластини розміщені під кутом одна до одної і укріплені відповідно на горизонтальному і додатковому валах, кінематично пов'язаних один з одним з можливістю обертання в протилежні сторони.
Версія для друку
Дата публікації 30.03.2007гг
