Патент Російської Федерації RU2046998

лопаті Вітроколесо

лопаті Вітроколесо

Ім'я винахідника: Манташьян Павло Миколайович
Ім'я патентовласника: Манташьян Павло Миколайович
Адреса для листування:
Дата початку дії патенту: 1992.07.15

Використання: у вітроенергетиці. Суть винаходу: в лопаті вітроколеса, що містить корпус, який має аеродинамічну форму, в її основі виконано поздовжнє циліндричний отвір, в якому з можливістю переміщення розташована кругла шайба, торцем прикріплена до профільованому стрижня, що має гвинтову закрутку. В основі лопаті закріплена нерухомо інша шайба, отвір якої відповідає профілю стержня, а між шайбами ​​розташована пружина.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики і може бути використано в складі вітрогенераторів.

Відомий вітроелектричні агрегат (авт. Св. СРСР N 348762, кл. F 03 D 1/04, 05.10.70), що містить поворотно-закріплену на фундаменті вежу, забезпечену розтяжками, і вітроколесо, причому вітроколесо встановлено в отворі вежі, а розтяжки закріплені на її торці.

Однак швидкість обертання вітроколеса цього вітроелектричних агрегату знаходиться в прямій залежності від швидкості вітру, що виключає застосування вітроелектричних агрегату для вироблення змінного струму.

Відомий вітродвигун (авт.св. N 697747, кл. F 03 D 1/00, 13.10.75), що містить насаджену на вал за допомогою маху лопать з вантажем-противагою, виконаним у вигляді відрізка крила.

Цей вітродвигун має аналогічний недолік.

Найбільш близьким до винаходу є вітродвигун, що містить поворотні вітроколесо і раму, на якій розташований розтруб прямокутного перетину з вертикальними бічними стінками і верхньої і нижньої пластинами, забезпечений закріпленими на його бічних стінках горизонтальними осями і розташованими перед ними по ходу повітря козирками, один з яких розміщений над верхньою пластиною, інший під нижньою, а пластини встановлені на осях з можливістю повороту.

Цей вітродвигун має меншу залежність швидкості обертання вітроколеса від швидкості вітру, проте його конструкція громіздка і складна конструктивно.

Метою винаходу є спрощення конструкції вітроколеса з одночасним підвищенням рівномірності його обертання.

Для цього в основі лопаті вітроколеса виконано поздовжнє циліндричний отвір, в якому з можливістю переміщення розташована кругла шайба, торцем прикріплена до профільованому стрижня, що має гвинтову закрутку, в основі ж лопаті закріплена нерухомо інша шайба, отвір якої відповідає профілю стержня, а між шайбами ​​розташована пружина .

лопаті Вітроколесо лопаті Вітроколесо

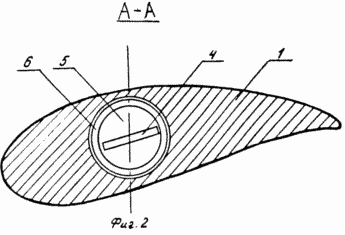

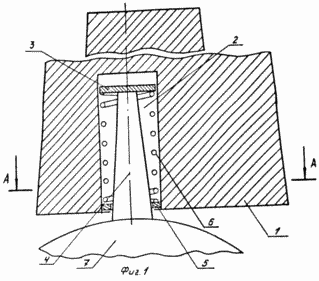

На фіг.1 представлена ​​лопать в розрізі; на фіг.2 розріз А-А на фіг.1.

Лопать вітроколеса містить корпус 1, що має аеродинамічну форму. В основі лопаті виконано циліндричний отвір 2, в якому з можливістю переміщення розташована кругла шайба 3, торцем прикріплена до профільованому стрижня 4, що має гвинтову закрутку. В основі корпусу 1 лопаті закріплена шайба 5, отвір якої відповідає профілю стержня 4. Між шайбами ​​3 і 5 розташована пружина 6. Лопасть кріпиться до вітроколеса 7 за допомогою профільованого стрижня 4.

Лопаті Вітроколесо працює наступним чином

При обертанні лопаті на неї діє відцентрова сила, яка, стискаючи пружину 6, буде переміщати корпус 1 лопаті по профільованому стрижня 4. При цьому шайба 5, прикріплена до корпусу 1 лопаті своїм отвором, буде ковзати по профільованому стрижня 4, що має гвинтову закрутку, а отже, лопать почне розгортатися вздовж поздовжньої осі, що змінить її кут атаки до набігаючого потоку. Параметри профільованого стрижня 4 і пружини 6 підібрані таким чином, що при малих робочих швидкостях вітру лопать має найвигідніший кут атаки до вітру, а при перевищенні швидкості вітру деякого значення кут атаки лопаті починає змінюватися і стає неоптимальним, що дозволяє згладити залежність кутової швидкості обертання вітроколеса від швидкості вітру.

Застосування запропонованого винаходу дозволить спростити конструкцію вітроколеса при одночасному підвищенні рівномірності його обертання.

ФОРМУЛА ВИНАХОДУ

Лопаті Вітроколесо, що містить корпус, який має аеродинамічну форму, яка відрізняється тим, що в основі лопаті виконано поздовжнє циліндричний отвір, в якому з можливістю переміщення розташована кругла шайба, торець шайби прикріплений нерухомо до профільованому стрижня, що має гвинтову закрутку, причому в основі лопаті закріплена нерухомо інша шайба, отвір якої відповідає профілю стержня, при цьому між шайбами ​​встановлена ​​пружина.
