ВИНАХІД
Патент Російської Федерації RU2013653
Вітроенергетичні установки
Ім'я винахідника: Меліков Е.Н .; Родіонов І.М.
Ім'я патентовласника: Меліков Едуард Миколайович
Адреса для листування:
Дата початку дії патенту: 1991.04.25
Використання: в конструкціях пристроїв для перетворення енергії вітру в механічну або електричну енергію. Сутність: під дією вітрового потоку починає рухатися ветроколесо, при цьому на вежу діє складова сили скручування, навівка металевої стрічки відповідно напрямку обертання вітроколеса призводить до стиснення вежі, що дозволяє зміцнити конструкцію.
ОПИС ВИНАХОДИ
Винахід відноситься до галузі енергетики, а конкретніше до конструкціям пристроїв для перетворення енергії вітру в механічну або енергетичну енергію.
Найбільш близьким до заявляється технічному рішенню є вітроагрегат, який містить головку вітроколеса, вежу, фундамент, розтяжки, редуктор і робочий орган, наприклад насос.
Недолік прототипу - низька економічність.
Метою винаходу є підвищення економічності за рахунок зниження металоємності, підвищення міцності завдяки можливості надання вежі будь-який заздалегідь заданої форми.
Зазначена мета досягається тим, що вежа виконана кручений з металевої стрічки, забезпечена обоймами, встановленими на її кінцях, і обребрена профілем, встановленим всередині вежі, причому напрямок навивки пов'язано з напрямком вітроколеса.
 |
 |
|

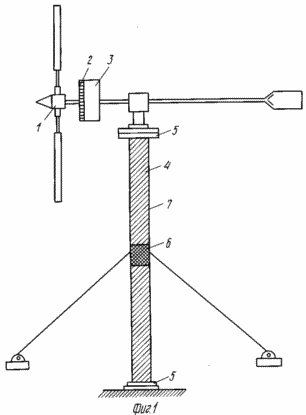

На фіг. 1 представлено схематичне зображення установки; на фіг. 2 - розріз вежі. Установка містить головку вітроколеса 1, пов'язану з редуктором 2, зв'язаних з електрогенератором 3, металеву конічну трубу у вигляді витків металевої стрічки 4, забезпеченою обоймами 5 на кінцях труби, обребрений профіль 6, встановлений всередині труби і вежу 7. Напрямок навивки стрічки 4 пов'язано з напрямком обертання вітроколеса 1. Витки стрічки і профіль 6 встановлені співвісно і жорстко закріплені між собою, наприклад, за допомогою зварювання або поліефірного клею. |
ВСТАНОВЛЕННЯ працює наступним чином
Під дією вітрового потоку починає рухатися головка вітроколеса 1. Обертання вітроколеса 1 через редуктор 2 передається на електрогенератор 3. При обертанні вітроколеса 1 на вежу 7 діє складова сили скручування за рахунок корнолісова прискорення. Вежа повинна скручуватися. Однак цьому перешкоджає витки стрічки 4 і профіль 6. Застосоване напрямок навивки витків сприяє міцності конструкції, т. К. Воно вибрано з урахуванням напрямку обертання вітроколеса 1 і відбувається робота не на розтягнення, а на стиск вежі.
Оребpенний профіль 6 призначений для зміцнення конструкції, може бути виготовлений з вуглеволокна або базальтового волокна шляхом намотування і має високу міцність при малій вазі.
Витки металевої стрічки 4 навито на формоутворювальну матрицю і зафіксовані між собою, наприклад, шляхом зварювання. Як металевої стрічки для виготовлення витків може використовуватися легована сталь, що володіє високою жорсткістю.
Складові елементи вежі виконані легкими, що зручно при транспортуванні агрегату.
ФОРМУЛА ВИНАХОДУ
Вітроенергетичні установки, яка містить вітроколесо, встановлене на вежі, яка відрізняється тим, що, з метою підвищення міцності і зниження металоємності, вежа забезпечена обоймами, оребренной вставкою і виконана у вигляді каркаса з навивкой металевої стрічки, при цьому обребрена вставка розміщена в центральній частині каркаса, а обойми - по торцях.
