ВИНАХІД
Патент Російської Федерації RU2008518
Ветродвігатель
Ім'я винахідника: Баталов Станіслав Семенович
Ім'я патентовласника: Баталов Станіслав Семенович
Адреса для листування:
Дата початку дії патенту: 1991.03.29
Використання: у вітроенергетиці. Суть винаходу: вітродвигун містить лопаті 4, шарнірно закріплені однією кромкою на осях, встановлених між двох нескінченних ланцюгів 3, натягнутих на колеса 2 в загальній рамі. На ланцюгах розташовані упори 5 обмеження повороту лопатей, а лопаті 4 з навітряної сторони підвішені вільно. Упори 5 виступають всередину обсягу, визначеного ланцюгами.
ОПИС ВИНАХОДИ
Винахід відноситься до пристроїв перетворення енергії вітру і може бути використано як автономне джерело енергії.
Широке застосування отримали вітродвигуни з обертальним рухом лопатей, відомі і конструкції з поступальним рухом лопатей.
Одним з недоліків вітродвигунів всіх систем є сильна залежність швидкості їх роботи від швидкості вітру, через що в багатьох випадках потрібні спеціальні пристрої для компенсації такої нестабільності. Тому вельми корисним є властивість саморегулювання швидкості, в більшій чи меншій мірі властиве деяким конструкціям вітродвигунів.
Найбільш близьким за технічною сутністю до пропонованого є вітродвигун, що містить лопаті, шарнірно закріплені на осях, закріплених між двох нескінченних ланцюгів, натягнутих на колеса в загальній рамі, при цьому лопаті в робочому положенні відхиляються всередину обсягу, визначеного ланцюгами. Ефект саморегулювання швидкості в цьому вітродвигунів хоча і проявляється, але виражений слабо.
Метою винаходу є усунення зазначених недоліків, т. Е. Така зміна конструкції, яке призведе до більш стабільній роботі вітродвигуна при менш складної конструкції.
Поставлена мета досягається тим, що в вітродвигунів, що містить лопаті, шарнірно закріплені однією кромкою на осях, закріплених між двох нескінченних ланцюгів, натягнутих на колеса в загальній рамі, лопаті з навітряної сторони підвішені вільно, а розташовані на ланцюгу упори виступають всередину.
У порівнянні з прототипом винахід має наступні новими суттєвими ознаками:
лопаті з навітряної сторони підвішені вільно;
ланцюга забезпечені такими упорами, які виступають всередину обсягу, визначеного ланцюгами (в прототипі лопаті забезпечені подвійними упорами).
Завдяки новим істотним ознаками з'явилися наступні можливості:
досягається висока стабільність швидкості вітродвигуна (при постійному моменті навантаження), оскільки лопаті навітряної сторони не тільки змінюють кут свого відхилення під дією вітру, а й керують напрямком потоку, що надходить на лопаті підвітряного боку;
стабілізується потік всередині вітродвигуна, т. к. лопаті навітряної сторони служать рухомим напрямним апаратом, а завдяки внутрішнім упорів, розташованим на ланцюгу, лопаті можуть відхилятися і назовні (проходячи між ланцюгів), що необхідно при переході лопатей внизу з одного боку на іншу (без такого відхилення вниз можливі завихрення внутрішнього потоку), що в підсумку підвищує ККД вітродвигуна.
Нові ознаки винаходу дозволять розробляти вітродвигуни для приводу агрегатів з постійним моментом навантаження, які вимагають стабільної швидкості.
 |
 |

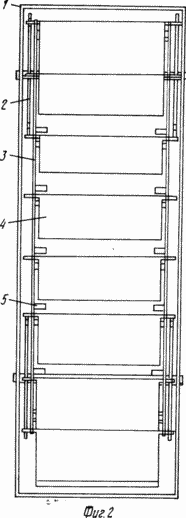

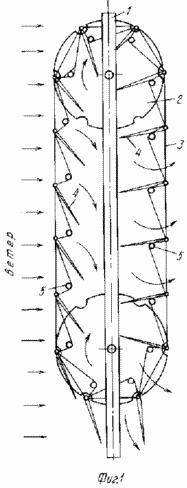

На фіг. 1 і 2 пропонується приклад конструкції вітродвигуна.
Вітродвигун містить жорстку раму 1, колеса 2 (зображені умовно), ланцюги 3 (з алюмінієвих трубчастих елементів), які конструктивно об'єднані з упорами 5, і лопаті 4.
Ветродвігатель працює наступним чином
Потік вітру, набігаючи на лопаті навітряної сторони, відхиляє їх на деякий кут, тим більший, чим більша швидкість вітру. При цьому сам потік відхиляється вниз, створюючи підйомну силу, спрямовану вгору. Лопаті з іншого боку лягають на упори. Пройшовши лопаті навітряної сторони, потік отримує вже інший напрямок в порівнянні з початковим, більш круте по відношенню до лопат підвітряного боку, що збільшує діючу на них силу (спрямовану вниз). В результаті створюється пара сил, яка веде колеса в обертання. Саморегулювання швидкості досягається тим, що при сильному вітрі передні лопаті приймають положення, близьке до горизонтального, пропускаючи потік вітру майже вільно. Проте невелика частка великої енергії сильного вітру передається лопатей, чого достатньо для підтримки номінальної швидкості при тому ж навантаженні.
Пропонований вітродвигун дозволить більш широко використовувати енергію вітру, особливо в місцевостях, де рідко бувають вітри зі швидкостями більше 10 м / с.
(56) Патент Франції N 2304790, кл. F 03 D 5/02, опублік. 1976.
ФОРМУЛА ВИНАХОДУ
1. Ветродвігатель, що містить лопаті, шарнірно закріплені однією кромкою на осях, встановлених між двома нескінченними ланцюгами, натягнутими на колеса в загальній рамі, і упори обмеження повороту лопатей, розташовані на ланцюгах, що відрізняється тим, що, з метою саморегулювання швидкості, лопаті з навітряної боку підвішені вільно.
2. Ветродвігатель по п. 1, який відрізняється тим, що упори виступають всередину обсягу, визначеного ланцюгами.
