ВИНАХІД
Патент Російської Федерації RU2018028

вітроелектричних АГРЕГАТ

Ім'я винахідника: Будревіч Чеслав-Костянтин Альбінович
Ім'я патентовласника: Будревіч Чеслав-Костянтин Альбінович
Адреса для листування:
Дата початку дії патенту: 1991.01.22

Винахід відноситься до вітроенергетики і призначене для перетворення енергії вітру в електричну і забезпечення енергією різних споживачів. Суть винаходу: вітроелектричні агрегат містить щоглу 1, встановлений на ній з можливістю повороту каркас у вигляді двох порожнистих співвісно встановлених з зазором усічених конусів - переднього 4 і заднього 5, звернених до вітру малими підставами, перед якими розташовані лопаті вітродвигунів 2 з горизонтальною віссю обертання, встановлених спільно з генераторами 3 на внутрішній поверхні конусів. Генератори включені в загальну навантаження через контактні кільця на цапфі каркаса. При роботі вітроелектричні агрегат самопозиціонується на вітер, так як відстань від малого підстави переднього конуса 4 до поздовжньої осі щогли 1 менше половини загальної довжини каркаса. Збільшення ККД вітроелектричних агрегату досягається тим, що потік повітря після входження в конуси розширюється в їх порожнинах, а тиск його знижується. Це викликає збільшення швидкості вітру на вході в конус, де розташовані лопаті вітродвигунів 2. З ще більшою швидкістю вітер впливає на лопаті вітродвигунів заднього конуса, так як бокова поверхня переднього конуса 4 направляє його в задній конус 5.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики і може бути використано для перетворення енергії вітру в електричну і забезпечення енергією різних споживачів.

Відомий вітроелектричні агрегат, що містить встановлений на вежі дифузор з розміщеним в його порожнини ветроколесом, кінематично пов'язаних з генератором.

Недоліком такого вітроелектричних агрегату є відносно невисокий ККД.

Відомий вітроелектричні агрегат, що містить встановлений на вертикальній щоглі з можливістю повороту навколо її поздовжньої осі каркас, на якому розміщені лопатеві вітродвигуни з горизонтальною віссю обертання, генератори, підключені до загальної навантаженні.

Недоліком такого вітроелектричних агрегату є відносно невисокий ККД.

Мета винаходу - збільшення ККД.

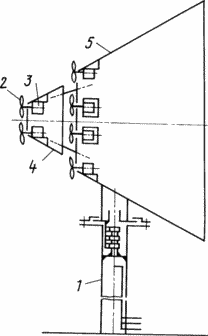

На кресленні схематично зображено вітроелектричні агрегат, загальний вигляд.

Вітроелектричні агрегат містить встановлений на вертикальній щоглі 1 з можливістю повороту навколо її поздовжньої осі каркас, на якому розміщені лопатеві вітродвигуни 2 з горизонтальною віссю обертання, генератори 3, підключені до загальної навантаженні через контактні кільця на цапфі каркаса. Каркас виконаний у вигляді встановлених співвісно переднього 4 і заднього 5 порожніх усічених конусів, вітродвигуни 2 розташовані на внутрішніх поверхнях конусів 4, 5 з боку менших підстав конусів, лопаті вітродвигунів 2 розташовані перед меншими підставами конусів, мають довжину, рівну різниці радіусів малого підстави заднього конуса 5 і великого підстави переднього конуса 4. При цьому конуса 4, 5 встановлені з зазором один щодо одного, а відстань від малого підстави переднього конуса 4 до поздовжньої осі щогли 1 менше половини загальної довжини каркаса.

Вітроелектричних АГРЕГАТ працює наступним чином

Під тиском вітру на бічну поверхню конусів 4, 5 останні повертаються навколо осі щогли 1, встановлюючи до вітру своїми малими підставами. Після цього вітер обертає лопаті вітродвигунів 2 разом з роторами генераторів 3, підключених до загальної навантаженні через контактні кільця на цапфі каркаса.

Потік повітря після входження в конуси 4, 5 розширюється в їх порожнинах, а тиск його знижується. Це викликає збільшення швидкості вітру на вході, де розташовані лопаті вітродвигунів 2. З ще більшою швидкістю вітер діє на лопаті вітродвигунів заднього конуса 5, так як бокова поверхня переднього конуса 4 направляє його в задній конус 5.

ФОРМУЛА ВИНАХОДУ

Вітроелектричних АГРЕГАТ, що містить встановлений на вертикальній щоглі з можливістю повороту навколо її поздовжньої осі каркас, на якому розміщені лопатеві вітродвигуни з горизонтальною віссю обертання, генератори, підключені до загальної навантаженні, що відрізняється тим, що, з метою збільшення ККД, каркас виконаний у вигляді встановлених співвісно переднього і заднього порожнистих усічених конусів, вітродвигуни розташовані на внутрішніх поверхнях конусів з боку менших підстав конусів, лопаті вітродвигунів розташовані перед меншими підставами конусів, мають довжину, рівну різниці радіусів малого підстави заднього конуса і більшого підстави переднього конуса, при цьому конуса встановлені з зазором один щодо одного, а відстань від малого підстави переднього конуса до поздовжньої осі щогли менше половини загальної довжини каркаса.

Версія для друку
Дата публікації 08.02.2007гг
