ВИНАХІД
Патент Російської Федерації RU2276743

Вітроустановка

Ім'я винахідника: Третьяков Віталій Євгенович
Ім'я патентовласника: Третьяков Віталій Євгенович
Адреса для листування: 443045, Самара, вул. Аврори, 122, кв.333, пат.пов. Л.І.Сініциной
Дата початку дії патенту: 2005.03.10

Ветроустановка відноситься до області вітроенергетики, зокрема до вітроустановки з направляючими пристроями, що перетворюють енергію повітряного потоку, і може бути використана для отримання як механічної, так і електричної енергії. Технічний результат полягає в розширенні діапазону робочих швидкостей потоку, що набігає, максимальному використанні його енергії, зменшення втрат робочого тракту і збільшенні ефективності вітроустановки. Ветроустановка містить нерухомий несучий корпус, який є основним напрямних апаратом, виконаним у вигляді просторової лопатевої решітки з центральною вихідним каналом, в якому співвісно з центральною віссю на вертикальному валу розміщено робоче колесо, відповідно до винаходу, причому на верхньому елементі корпусу встановлений, з можливістю вільного обертання щодо центральній осі, єдиний блок з повітрозабірника, сопла і стабілізатора; при цьому просторова лопастная решітка сформована з двох поверхонь обертання і побудованими у вигляді кругового масиву просторових лопатей між ними, які формують робочі канали; повітрозабірник повністю охоплює робочі канали тильній зони направляючого апарату і з'єднаний воєдино з вихідним соплом з можливістю вільного обертання щодо центральної осі.

ОПИС ВИНАХОДИ

Ветроустановка відноситься до вітроенергетики, зокрема до вітроустановки з направляючими пристроями, що перетворює енергію повітряного потоку, і може бути використана для отримання як механічної, так і електричної енергії.

Відома вітроустановка, що містить пристрої для зміни напрямку повітряного потоку, яка, в тому числі, містить корпус, витяжний пристрій і направляючий апарат для повітряного потоку і призначена для перетворення енергії повітряного потоку (патент РФ №2093702, F 03 D 3/04 від 22.01. 96).

Однак дана установка не дозволяє максимально використовувати енергію вітру з-за великих втрат в протяженном вертикальному робочому тракті.

Відома вітроустановка з концентратором і прискорювачами потоку, яка, в тому числі, містить обтічний корпус, конфузор, сопло і турболопастной ротор і призначена для перетворення енергії вітру в електричну (а.с. №2078995, 6 F 03 D 9/00 від 26.05. 92).

Але велика парусність конфузора передбачає збільшення міцності несучих елементів і механізмів та їх маси, а це знижує загальний ККД установки. Конструктивна складність з великою кількістю рухомих пар і пар тертя збільшує питому вартість установки і ставить під сумнів її переваги перед класичною схемою горизонтально-осьових установок.

Найбільш близьким технічним рішенням є вітроустановка, що містить кільцевої корпус з центральним каналом і обтічником на його вході, яка, в тому числі, містить напрямні лопатки, еластичний вихідний патрубок з кільцем і встановлене на вертикальному валу вітроколесо і призначена для перетворення енергії вітру (а.с . №1121482, F 03 D3 / 04 від 06.08.82).

Але в даній установці працює лише фронтальна частина направляючого апарату, а на тильній, по відношенню до напрямку повітряного потоку, створюється підвітряного зона знижених тисків розміром в половину (а то і більше) діаметру направляючого апарату, що призводить до перетікання робочої середовища в область знижених тисків на переході з направляючого апарату до робочого колеса. Тобто частина повітряного потоку зі своєю потенційною енергією «тікає на волю», не доходячи до робочого колеса, тим самим знижуючи ефективність роботи установки.

Завданням цього винаходу є розширення діапазону робочих швидкостей потоку, що набігає, максимального використання його енергії, зменшення втрат робочого тракту і збільшення ефективності вітроустановки.

Для вирішення поставленого завдання ветроустановка містить нерухомий несучий корпус, який є основним напрямних апаратом, виконаним у вигляді просторової лопатевої решітки з центральною вихідним каналом, в якому співвісно з центральною віссю на вертикальному валу розміщено робоче колесо, причому на верхньому елементі корпусу встановлений, з можливістю вільного обертання щодо центральної осі, єдиний блок з повітрозабірника, сопла і стабілізатора; при цьому просторова лопастная решітка сформована з двох поверхонь обертання і побудованими у вигляді кругового масиву просторових лопатей між ними, які формують робочі канали; повітрозабірник повністю охоплює робочі канали тильній зони направляючого апарату і з'єднаний воєдино з вихідним соплом з можливістю вільного обертання щодо центральної осі.

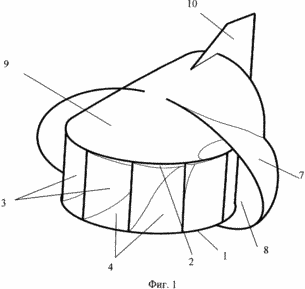

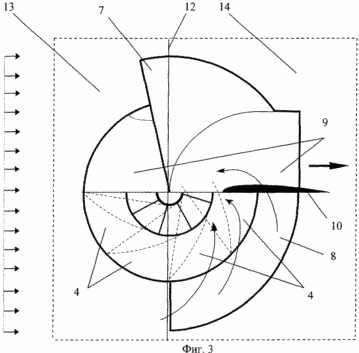

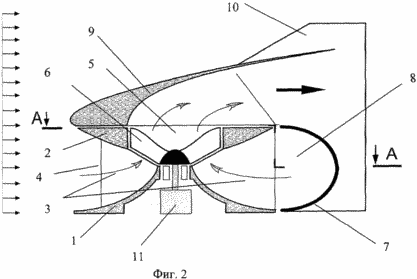

На фіг.1 зображений загальний вид установки; на фіг.2 - ветроустановка в розрізі; на Фіг.3 - вид зверху з розрізом А-А. На фіг.1, 2, 3 зображена ветроустановка, де 1 - нижня частина, 2 - верхній елемент корпусу, 3 - просторові лопаті, 4 - робочий канал направляючого апарату, 5 - центральний вихідний канал корпусу, 6 - робоче колесо, 7 - повітрозабірник , 8 - внутрішня порожнину повітрозабірника, 9 - сопло, 10 - стабілізатор, 11 - генерує пристрій, 12 - межа розділу на зони, 13 - фронтальна зона, 14 - тильна зона.

Взаємне розташування вузлів і деталей вітроустановки: нижня частина 1 і верхній елемент 2 концентрично розташовані щодо центральної вертикальної осі і являють собою дві поверхні обертання. Нижня основа 1 і верхній елемент 2 жорстко з'єднані між собою просторовими лопатями 3, побудованими у вигляді кругового масиву щодо центральної осі, і формують просторові робочі канали 4 між кожною парою лопатей 3. Сукупність перерахованих елементів формує нерухомий несучий корпус, який є основним напрямних апаратом. Він виконаний у вигляді просторової лопатевої решітки з центральною вихідним каналом 5, в якому співвісно розміщено робоче колесо 6. На верхньому елементі 2 корпусу встановлений, з можливістю вільного обертання щодо центральної осі, єдиний блок з повітрозабірника 7, сопла 9 і стабілізатора 10. Робоче колесо 6 пов'язано з генеруючим пристроєм 11. Воздухозаборник 7 виконаний у вигляді просторової оболонки, що охоплює в робочому положенні робочі канали 4 тильній зони 14 направляючого апарату і, створюючи своєю поверхнею кордон між областями підвищеного і зниженого тиску, формує внутрішню порожнину 8. Умовна межа розділу 12 між фронтальною зоною 13 і тильної зоною 14 проходить по вхідній частині повітрозабірника.

При цьому робочі канали 4 сформовані з умови мінімізації протяжності робочого тракту в спрямовуючий апараті і вертикальної складової траєкторії руху робочого середовища.

Вітроустановка працює наступним чином

Сопло 9 і повітрозабірник 7 за допомогою стабілізатора 10 орієнтуються у напрямку повітряного потоку, обертаючись навколо направляючого апарату. Захоплений напрямних апаратом і повітрозабірником 7 повітряний потік, пройшовши через канали 4 направляючого апарату, розташовані у фронтальній зоні 13, і через внутрішню порожнину 8, сформовану повітрозабірником 7, і канали 4, розташовані в тильній зоні 14, потрапляє в центральний канал 5 і на робоче колесо 6, розташоване в ньому. Передавши частину своєї енергії колесу 6, відпрацьований повітряний потік (робоче середовище) викидається через сопло 9 назовні. Робоче колесо 6 передає отриману енергію на генерує пристрій 11. Зріз сопла 9 знаходиться в тильній зоні 14 області зниженого тиску, а вхідна частина повітрозабірника 7 - у фронтальній зоні 13 області підвищеного тиску гальмування від набігаючого потоку.

Два протилежних по впливу ефекту ( «тягнути» і «штовхати») дають додатковий позитивний імпульс роботі повітряного потоку і переводять установку в категорію «два в одному».

До описаного вище додамо, що утворена поверхнею рухомого блоку з елементів 7 і 9 просторова межа між областями зниженого і підвищеного тиску захищає установку від шкідливих "відсмоктуючих" ефектів в області переходу з направляючого апарату на робоче колесо 5 і тим самим зменшує втрати енергії в робочому тракті установки.

Рухомий блок з елементів 7, 9, 10 виконаний з легких матеріалів і при малій питомій вазі має низький момент інерції. Залежно від номінальної потужності установки і, відповідно, маси рухомого блоку з елементів 7, 9, 10 можливе використання спільно зі стабілізатором 10 або замість йому додаткових пристроїв і механізмів.

Установка на верхньому елементі корпусу, єдиного блоку з повітрозабірника, сопла і стабілізатора, з можливістю вільного обертання щодо центральної осі, дозволяє отримати додаткову енергію від захопленого повітрозабірником потоку, включити в роботу канали тильній зони і позбутися від шкідливого впливу на роботу установки знижених тисків тильній зони .

Формування просторової лопатевої решітки з двох поверхонь обертання і побудованими у вигляді кругового масиву просторових лопатей між ними дозволяє сформувати робочі канали з мінімальною довжиною робочого тракту в спрямовуючий апараті і вертикальної складової траєкторії руху робочого середовища.

З'єднаний воєдино з вихідним соплом, з можливістю вільного обертання щодо центральної осі, повітрозабірник повністю охоплює робочі канали тильній зони направляючого апарату і дозволяє направляти через них до робочого колеса енергію струменів, незахоплених робочими каналами фронтальної зони.

Використання вітроустановки запропонованої конструкції дозволяє істотно підвищити ефективність використання енергії вітру, розширити діапазон робочих швидкостей вітру і максимально повно використовувати енергію низькопотенційних, пульсуючих і «нишпорять» потоків повітря. Завдяки простоті конструктивної схеми з мінімальною кількістю вузлів, деталей та кінематичних пар досягається збільшення надійності і довговічності установки.

ФОРМУЛА ВИНАХОДУ

Ветроустановка містить нерухомий несучий корпус, який є основним напрямних апаратом, виконаним у вигляді просторової лопатевої решітки з центральною вихідним каналом, в якому співвісно з центральною віссю на вертикальному валу розміщено робоче колесо, що відрізняється тим, що на верхньому елементі корпусу встановлений з можливістю вільного обертання щодо центральної осі, єдиний блок з повітрозабірника, сопла і стабілізатора, при цьому просторова лопастная решітка сформована з двох поверхонь обертання і побудованими у вигляді кругового масиву просторових лопатей між ними, які формують робочі канали; повітрозабірник повністю охоплює робочі канали тильній зони направляючого апарату і з'єднаний воєдино з вихідним соплом з можливістю вільного обертання щодо центральної осі.

Версія для друку
Дата публікації 02.02.2007гг
