ВИНАХІД
Патент Російської Федерації RU2270363
РОТОР вітроелектрогенератор
Ім'я винахідника: Литвиненко Олександр Михайлович
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Воронезький державний технічний університет"
Адреса для листування: 394026, г.Воронеж, Московський пр-кт, 14, ГОУВПО "ВГТУ", патентний відділ
Дата початку дії патенту: 2004.09.27
Винахід відноситься до області вітроенергетики, зокрема до Вітроелектрогенератор сегментного типу. Технічний результат полягає в зменшенні маси і габаритів ротора вітроелектрогенератори при мінімізації його вартості за рахунок спрощення технології виготовлення і забезпечується за рахунок того, що магнітопроводи ротора вітроелектрогенератори виконані у вигляді феромагнітних тіл, які з'єднані між собою за допомогою болтів і немагнітних П-образних скоб і встановлені на дугоподібних елементах.
ОПИС ВИНАХОДИ
Винахід відноситься до області вітроенергетики, зокрема до Вітроелектрогенератор сегментного типу.
Відомі [1, 2] ротори Вітроелектрогенератор традиційного типу, що містять маточину, лопаті, дугоподібні елементи і магнітопроводи, в більш загальному випадку дугоподібні елементи можуть бути замкнуті.
З усіх відомих аналогів найбільш близьким до заявляється за сукупністю суттєвих ознак є ротор вітроелектрогенератори [3], який входить до складу ветроелектрогенераторной установки і включає в себе постійний магніт, встановлений посередині С-подібної скоби за допомогою бандажа з немагнітної дроту.
Недоліком даного ротора є те, що він не може бути використаний при роботі з індукторним генератором, а й складність кріплення, пов'язана із застосуванням немагнітного бандажа, підвищена маса.
Винахід направлено на зменшення маси і габаритів ротора вітроелектрогенератори при мінімізації його вартості за рахунок спрощення технології виготовлення.
Досягнення технічного результату обумовлено тим, що магнітопроводи ротора вітроелектрогенератори виконані у вигляді феромагнітних тіл, які з'єднані між собою за допомогою болтів і немагнітних П-образних скоб і встановлені на дугоподібних елементах.
 |
 |
 |

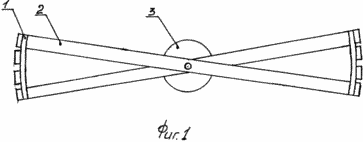

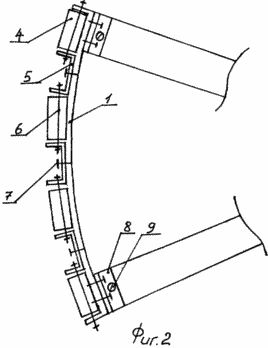

Суть винаходу ілюструється кресленнями, де на фіг.1 показаний загальний вид ротора, на фіг.2 - більш крупно показаний дугоподібний елемент з феромагнітними тілами і П-образними скобами, на фіг.3 показаний загальний вид збоку вітроелектрогенератори, оснащеного даними ротором.
Лінії по переробці ротора вітроелектрогенератори укріплені на дугоподібному елементі 1, який з'єднує дві лопаті 2, встановлені на ступиці 3. Кожен з магнитопроводов має феромагнітний тіло 4, наприклад, у формі паралелепіпеда, тіла з'єднані за допомогою П-подібних скоб 5 болтами 6, які пропущені через отвори в тілах 6 (на фіг.2 болти показані умовно). Скоби 5 в свою чергу кріпляться болтами 7 до дугоподібним елементам 1, а самі елементи 1 за допомогою куточків 8 і болтів 9 кріпляться до кінців лопатей.
Робота пристрою. При наявності вітрового потоку, який чинить тиск на спиці (лопаті), ротор приходить в обертання. Феромагнітні магнітопроводи (фактично зубці ротора) модулюють магнітний потік статора. Статор встановлюється на нижньому кінці траверси, яка прикріплена до рухомого (поворотного) основи, на якому і укріплені підшипник маточини і хвіст вітроелектрогенератори. Статор, як і всі статори індукторних генераторів, являє собою магнітну ланцюг, до складу якої крім муздрамтеатру входять джерело магнітного поля - постійний магніт або котушка збудження, і робоча котушка, яка сприймає зміни потоку, викликані його модуляцією ротором. Індуковане напруга далі подається на блок регулювання і далі до навантаження.
Техніко-економічним перевагою даного ротора є те, що при його застосуванні виявляється непотрібним виготовлення повністю замкнутого обода, а можна обмежитися дугоподібними елементами, які є замикаючими сторонами трикутника, дві сторони якого утворені лопатями. Це зменшує масу ротора і його вартість при збереженні задовільних аеродинамічних характеристик.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. Авт.свід. СРСР № 732572 / В.К.Александров і ін. - Вітроагрегат, БІ № 17, 1980 г., F 03 D 3/30.
2. Авт.свід. СРСР № 861716 / І.П.Копилов і ін. - Безредукторний вітроагрегат, БІ № 11, 1981 г., F 03 D 1/00.
3. Патент РФ № 2211951 / А.М.Літвіненко - Ветроелектрогенераторная установка, опубл. БІ № 25 від 10.09.2003, заявка № 20011359 46/06 від 27.12.2001, МКІ F 03 D 9/00.
ФОРМУЛА ВИНАХОДУ
Ротор вітроелектрогенератори, що містить маточину, лопаті, дугоподібні елементи і магнітопроводи, що відрізняється тим, що магнітопроводи виконані у вигляді феромагнітних тіл, які з'єднані між собою за допомогою болтів і немагнітних П-образних скоб і встановлені на дугоподібних елементах.
