ВИНАХІД
Патент Російської Федерації RU2270362
СТАТОР вітроелектрогенератор
Ім'я винахідника: Литвиненко Олександр Михайлович
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Воронезький державний технічний університет"
Адреса для листування: 394026, г.Воронеж, Московський пр-кт, 14, ГОУВПО "ВГТУ", патентний відділ
Дата початку дії патенту: 2004.09.27
Винахід відноситься до області вітроенергетики. Технічний результат полягає в зменшенні маси і габаритів при мінімізації вартості вітроелектрогенератори, забезпеченні конструктивної наступності. Статор виконаний у вигляді трьох П-подібних сегментів з обмотками, суміщених суміжними стійками так, що у верхній парі магнітопроводів встановлена збудлива система, а в нижній парі встановлена обмотка.
ОПИС ВИНАХОДИ
Винахід відноситься до області вітроенергетики.
Відомі вітроелектрогенератори [1, 2] з статорами традиційного типу. З усіх відомих аналогів найбільш близьким до заявляється за сукупністю суттєвих ознак є статор вітроелектрогенератори [3] сегментного типу, який виконується на основі магнітної системи машини постійного струму або універсальної.
Недоліком даного статора є те, що він пристосований до роботи тільки з попередньо розрізаним по діаметру індуктором, що ускладнює технологію виготовлення, збільшує масу.
Винахід направлено на зменшення маси і габаритів генератора при мінімізації його вартості.
Це досягається тим, що статор виконаний у вигляді трьох П-подібних магнітопроводів, перший з яких орієнтований перемичкою вниз, другий і третій - перемичками вгору, причому ліва стійка першого муздрамтеатру магнітно з'єднана з правою стійкою другого муздрамтеатру і охоплена першої котушкою, а права стійка першого муздрамтеатру магнітно з'єднана з лівою стійкою третього муздрамтеатру і охоплена другої котушкою. Досягнення технічного результату обумовлено тим, що в якості базового елементу обрані П-подібні магнітопроводи, які широко поширені, володіють великою номенклатурою типорозмірів, а й легко можуть бути виготовлені з Ш-образних шляхом відсікання однієї зі стійок, крім того, вони виготовляються в широкій номенклатурі пресованих варіантів.
 |
 |
 |

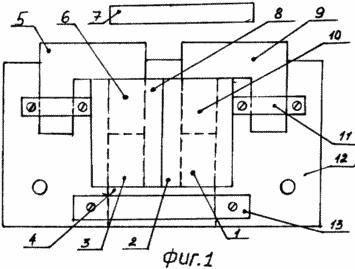

Суть винаходу ілюструється кресленнями, де на фіг.1 показаний статор вітроелектрогенератори, вид спереду, на фіг.2 - вид збоку, на фіг.3 показаний загальний вигляд вітроелектрогенератори, забезпеченого даним статором. Статор вітроелектрогенератори зібраний на базі трьох однакових елементів - П-образних магнітопроводів. Кожен з них має одну перемичку і дві стійки, але конструктивно перемичка і стоїки становлять одну деталь. Статор, як показано на фіг.1, має нижній перший муздрамтеатр з правою стійкою 1, другий котушкою 2, лівою стійкою 3 та перемичкою 4, другий (верхній) муздрамтеатр з перемичкою 5, правою стійкою 6. Статор взаємодіє з роторним сегментним елементом 7. стійки 3 і 6 (ліва першого муздрамтеатру і права другого муздрамтеатру) охоплена першої збудливою котушкою 8. Є і третій магнітопровід з перемичкою 9 і лівою стійкою 10, яка магнітно з'єднана з правою стійкою 1 першого муздрамтеатру і охоплена другої котушкою 2. Кріплення бічних магнітопроводів ( другого і третього) здійснюється за допомогою планок 11, які за допомогою болтів притискають магнітопроводи до основи 12. Центральний (перший) муздрамтеатр кріпиться аналогічно за допомогою планки 13, болтів 14 і проставок 15. |

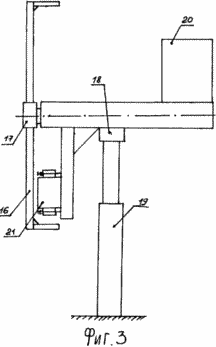

Такий статор сегментного типу входить до складу вітроелектрогенератори, який має вітроколесо з горизонтальною віссю з лопатями 16 (див. Фіг.3), маточиною 17, рухливим поворотним підставою 18, встановленим на вежі 19 і забезпеченим хвостовим елементом 20.
Робота статора відбувається наступним чином. Статор 21 встановлений під підставою і періодично входить в магнітний контакт з роторними елементами, які укріплені на лопатях вітроколеса. В результаті в котушці 2 буде наводитися електрорушійна сила, яка призведе до появи напруги на клемах, приєднаних до навантаження за умови подачі напруги збудження на котушку 8.
Техніко-економічним перевагою даного статора є його висока технологічність, заснована на модульній структурі П-образних магнітопроводів. Це призводить до зменшення маси, габаритів, при цьому вартість є мінімально можливою, що важливо для об'єктів вітроенергетики. Важливо, що і можуть бути використані штатні котушки трансформаторів, з яких може бути зібраний даний статор.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. А. с. СРСР № 732572 / В.К.Александров і ін. - Вітроагрегат, Б.І. № 17,1980 р, F 03 D 3/30.
2. А.с. СРСР № 861716 / І.П.Копилов і ін. - Безредукторний вітроагрегат, Б.І. № 11, 1981 г., F 03D 1/00.
3. Патент РФ № 2204734 / А.М.Літвіненко - Статор вітроелектрогенератори, опубл. Б.І. № 14, від 20.05.2003, з-ка № 2001129417/06 від 31.10.2001, МКІ 7 F 03 D 9/00.
ФОРМУЛА ВИНАХОДУ
Статор вітроелектрогенератори, що містить магнітопроводи, систему збудження, стягнуті елементи і обмотки, що відрізняється тим, що статор виконаний у вигляді трьох П-подібних магнітопроводів, перший з яких орієнтований перемичкою вниз, другий і третій - перемичками вгору, причому ліва стійка першого муздрамтеатру магнітно з'єднана з правою стійкою другого муздрамтеатру і охоплена першої котушкою, а права стійка першого муздрамтеатру магнітно з'єднана з лівою стійкою третього муздрамтеатру і охоплена другої котушкою.
Версія для друку
Дата публікації 02.02.2007гг
