ВИНАХІД
Патент Російської Федерації RU2270361
СТАТОР Вітроелектрогенератор сегментні ТИПУ
Ім'я винахідника: Литвиненко Олександр Михайлович
Ім'я патентовласника: Державна освітня установа вищої професійної освіти "Воронезький державний технічний університет"
Адреса для листування: 394026, г.Воронеж, Московський пр-кт, 14, ГОУВПО "ВГТУ", патентний відділ
Дата початку дії патенту: 2004.09.27
Винахід відноситься до області вітроенергетики. Технічний результат полягає в зменшенні маси і габаритів генератора при мінімізації його вартості. Статор вітроелектрогенератори сегментного типу містить полюсні наконечники, муздрамтеатр з робочими котушками і кріпильні елементи. Полюсні наконечники статора виконані у вигляді набору Г-образних пластин, причому одні внутрішні Г-образні пластини контактують з внутрішньою поверхнею муздрамтеатру з котушками, а інші зовнішні Г-образні пластини - з зовнішньою поверхнею муздрамтеатру з котушками, а кріпильні елементи виконані у вигляді немагнитного кільця , встановленого паралельно магнітопровода з котушками, і немагнітних болтів, що стягають горизонтальні ділянки внутрішніх і зовнішніх Г-образних пластин.
ОПИС ВИНАХОДИ
Винахід відноситься до області вітроенергетики.
Відомі вітроелектрогенератори [1, 2] з статорами традиційного типу.
З усіх відомих аналогів найбільш близьким до заявляється за сукупністю суттєвих ознак є статор вітроелектрогенератори [3] сегментного типу, який виконується на основі магнітної системи машини постійного струму або універсальної, тобто має полюсні наконечники, муздрамтеатр з робочими котушками і кріпильні елементи.
Недоліком даного статора є те, що він пристосований до роботи тільки з попередньо розрізаним по діаметру індуктором, що ускладнює технологію виготовлення, збільшує масу.
Винахід направлено на зменшення маси і габаритів генератора при мінімізації його вартості ..
Це досягається тим, що полюсні наконечники статора виконані у вигляді набору Г-образних пластин, причому одні - внутрішні - Г-образні пластини контактують з внутрішньою поверхнею муздрамтеатру з котушками, а інші - зовнішні - Г-образні пластини контактують із зовнішньою поверхнею муздрамтеатру з котушками , а кріпильні елементи виконані у вигляді немагнитного кільця, встановленого паралельно магнітопровода з котушками, і немагнітних болтів, що стягають горизонтальні ділянки внутрішніх і зовнішніх Г-образних пластин.
Досягнення технічного результату обумовлено тим, що в якості базового елементу обрані Г-образні магнітопроводи, які широко поширені, володіють великою номенклатурою типорозмірів, а й легко можуть бути виготовлені з П-образних шляхом відсікання однієї зі стійок.
 |
 |
 |
 |

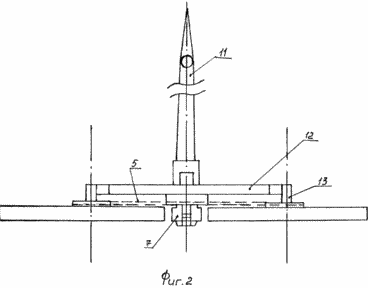

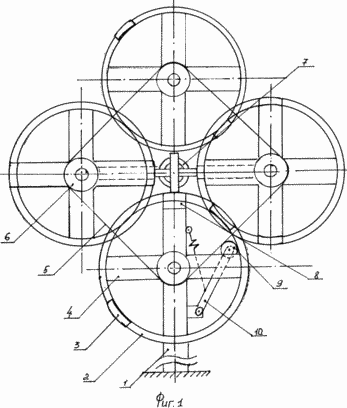

Суть винаходу ілюструється кресленням, де на фіг.1 показаний загальний вигляд спереду вітроелектрогенератори, на фіг.2 - вид зверху. У більшому масштабі статор генератора показаний на фіг.3 - вид збоку, на фіг.4 - вид спереду.
Вітроелектрогенератор сегментного виконання складається з вежі 1, вітроколіс, що мають обід 2 з феромагнітними постійно намагніченими роторними сегментними елементами 3. вітроколеса велосипедного типу, мають спиці-лопаті 4, вітроколеса пов'язані гнучким елементом 5 (наприклад, ланцюгом або зубчастим ременем), який охоплює шківи 6 , укріплені на ступиці. У центрі, між вертикально встановленими вітроколесами і одночасно між горизонтально встановленими вітроколесами, встановлений статор 7. На башті встановлено обертається підстава 8, а гнучкий елемент забезпечений натяжним пристроєм - роликом 9 з підпружиненим важелем 10. Обертається забезпечено хвостом 11, поперечної траверсою 12, на кінцях якої встановлено підшипникові вузли 13.

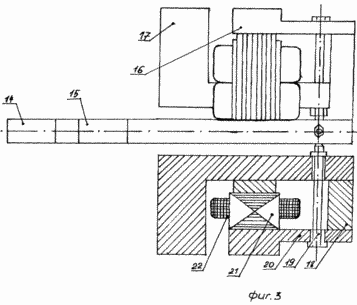

Статор (див. На фіг.3 і 4) містить набір з наступних Г-образних пластин: довгих внутрішніх 14, довгих зовнішніх 15, коротких зовнішніх 16, коротких внутрішніх 17. Кріплення організовано за допомогою немагнитного кільця 18, яке встановлено паралельно основному магнітопровода, немагнітних болтів 19, які проходять через отвори, виконані в горизонтальних ділянках 20 Г-образних пластин. Основний муздрамтеатр 21 з робочими котушками 22, з'єднаними проводами 23, являє собою стандартний статор від автомобільного генератора синхронного типу. Роторні елементи 3 намагнічені на осі агрегату, тобто полюси знаходяться спереду і ззаду генератора (див. фіг.1), і елементи Плазуни внутрішній і зовнішній магнітопроводи при роботі пристрою.
Робота пристрою. Під впливом вітрового потоку на лопаті 4, вітроколеса, а отже, і ободи 2 приходять в обертання. Роторні елементи 3 по черзі вступають в магнітне взаємодія з полюсними наконечниками, і у відповідність до принципу роботи индукторного генератора, коммутируют магнітний потік.
В результаті в котушках 22 наводиться е.р.с., яка віддається на блок регулювання і далі в навантаження. Фактичне виконання Г-образних пластин у вигляді двох - довгого і короткого - наборів пов'язано з тим, що на один статор працюють чотири вітроколеса і їх необхідно рознести в осьовому напрямку для більш компактною компонування і зменшення довжини вертикальних ділянок Г-образних магнітопроводів, при цьому незначно збільшується довжина горизонтальних ділянок, що практично мало впливає на масогабаритні показники.
Техніко-економічним перевагою даного статора є його висока технологічність, заснована на модульній структурі Г-образних магнітопроводів. Це призводить до зменшення маси, габаритів, при цьому вартість є мінімально можливою, що важливо для об'єктів вітроенергетики.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. А.с. СРСР № 732572 /В.К.Александров і ін. - Вітроагрегат, Б.І. № 17, 1980 г., F 03 D 1/30.
2. А.с. СРСР № 861716 /І.П.Копилов і ін. - Безредукторний вітроагрегат, Б.І. № 11, 1981 г., F 03 D 1/00.
3. Патент РФ № 2204734 /А.М.Літвіненко - Статор вітроелектрогенератори, опубл. Б.І. № 14, від 20.05.2003, з-ка № 2001129417/06 від 31.10.2001, МКІ 7 F 03 D 9/00.
ФОРМУЛА ВИНАХОДУ
Статор вітроелектрогенератори сегментного типу, що містить полюсні наконечники, муздрамтеатр з робочими котушками і кріпильні елементи, що відрізняється тим, що полюсні наконечники статора виконані у вигляді набору Г-образних пластин, причому одні внутрішні Г-образні пластини контактують з внутрішньою поверхнею муздрамтеатру з котушками, а інші зовнішні Г-образні пластини - з зовнішньою поверхнею муздрамтеатру з котушками, а кріпильні елементи виконані у вигляді немагнитного кільця, встановленого паралельно магнітопровода з котушками, і немагнітних болтів, що стягають горизонтальні ділянки внутрішніх і зовнішніх Г-образних пластин.
