ВИНАХІД
Патент Російської Федерації RU2267028

Вітроелектрогенератори сегментні ВИКОНАННЯ

Вітроелектрогенератори сегментні ВИКОНАННЯ

Ім'я винахідника: Литвиненко А.М.
Ім'я патентовласника: Воронезький державний технічний університет
Адреса для листування: 394026, г.Воронеж, Московський пр-т, 14, ВДТУ, патентний відділ
Дата початку дії патенту: 2004.07.08

Вітроелектрогенератор відноситься до області вітроенергетики і може бути використаний для отримання електроенергії. Технічний результат, що полягає в підвищенні експлуатаційних характеристик за рахунок використання як низькошвидкісних, так і високошвидкісних вітрів, забезпечується за рахунок того, що в Вітроелектрогенератор, що містить джерело магнітного поля, робочі котушки, магнітопроводи і роторні елементи - сегменти, встановлені на вітроколесо, згідно винаходу магнітопроводи виконані у вигляді двох Ш-образних пластин, розташованих в двох паралельних площинах, і у вигляді двох Г-образних пластин, які розміщені перпендикулярно Ш-образним пластин, причому кожна Г-подібна пластина прикріплена до однієї з бічних стійок Ш-подібної пластини.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики і може бути використано для отримання електроенергії.

Відомий вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, а й ротори і статор з обмотками [1].

Недоліком даного пристрою є збільшена маса ротора, який для збільшення продуктивності повинен мати велику кількість порожнин з роторними елементами, що в разі вітроколіс великого діаметру практично неприйнятно.

Найбільш близьких до заявляється за сукупністю суттєвих ознак є вітроелектрогенератор [2], який містить вежу з поворотними вітроколесами, пристрій установки на вітер, ротори і статори з обмотками, ротори виконані у вигляді аеродинамічних шайб, а вітроколеса пов'язані гнучкими елементами, що дозволяє здійснити послідовну роботу кожного з двох коліс на один статор.

Недоліком даного пристрою є можливість роботи з вітроколесами тільки однієї пари, що в разі застосування швидкохідних коліс призводить до невиправданих втрат енергії при низькопотенційних вітрах, а в разі застосування тихохідних коліс призводить до їх недовикористання при сильних вітрах, що в цілому знижує експлуатаційні характеристики пристрою.

Технічний результат, що полягає в підвищенні експлуатаційних характеристик за рахунок використання двох пар вітроколіс - горизонтальною і вертикальною - забезпечується за рахунок того, що в Вітроелектрогенератор сегментного виконання, що містить джерело магнітного поля, робочі котушки, магнітопроводи і роторні елементи - сегменти - встановлені на вітроколесо, згідно винаходу магнітопроводи виконані у вигляді двох Ш-образних пластин, розташованих в двох паралельних площинах, і у вигляді двох Г-образних пластин, які розміщені перпендикулярно Ш-образним пластин, причому кожна Г-подібна пластина прикріплена до однієї з бічних стійок Ш-подібної пластини .

Вітроелектрогенератори сегментні ВИКОНАННЯ

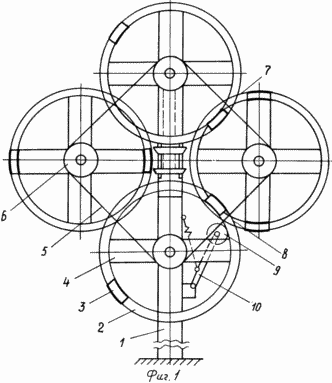

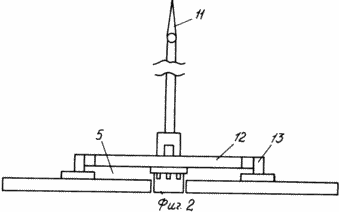

Суть винаходу ілюструється кресленнями, де на фіг.1 показаний загальний вигляд спереду вітроелектрогенератори, на фіг.2 - вид зверху, в більшому масштабі статор генератора показаний на фіг.3 - вид збоку, на фіг.4 - вид спереду, на фіг. 5 - вид зверху, на фіг.6 - вид ззаду, на фіг.7 показана окремо Ш-образна симетрична пластина муздрамтеатру, на фіг.8 - несиметрична Г-подібна пластина.

Вітроелектрогенератор сегментного виконання складається з вежі 1, вітроколіс, що мають обід 2 з феромагнітними роторними сегментними елементами 3. вітроколеса велосипедного типу мають спиці - лопаті 4, вітроколеса пов'язані гнучким елементом 5 (наприклад, ланцюгом або зубчастим ременем), який охоплює шківи 6, укріплені на ступиці. У центрі, між вертикально встановленими вітроколесами і одночасно між горизонтально встановленими вітроколесами, встановлений статор 7. На башті встановлено обертається підстава 8, а гнучкий елемент забезпечений натяжним пристроєм - роликом 9 з підпружиненим важелем 10. Обертається забезпечено хвостом 11, поперечної траверсою 12, на кінцях якої встановлено підшипникові вузли 13.

Розглянемо пристрій статора. Його основу складають дві Ш-образні пластини 14, розташовані в двох паралельних площинах А і Б, дві Г-образні пластини 15, які розміщені перпендикулярно площинам А і Б. При цьому кожній з бічних стійок Ш-подібної пластини прикріплена Г-подібна пластина з допомогою болтів 16, які проходять через отвори 17 і 18. центральний немагнітний болт 19, пропущений через отвори 20 і центральний магніт 21, стягує всю конструкцію, в тому числі і котушку 22, надіти на магніт 21.

Робота пристрою. Під впливом вітрового потоку на лопаті 4 вітроколеса, а отже, і ободи 2 приходять в обертання. Роторні елементи 3 по черзі вступають в магнітне взаємодія з полюсними наконечниками, і відповідно до принципу роботи индукторного генератора комутують магнітний потік джерел поля 2 - постійних магнітів, виконаних у вигляді шайб з отворами для центрального немагнітного болта 19.

Технічним перевагою даного вітроелектрогенератори є те, що за рахунок виконання магнітопроводів у вигляді двох просторово розташованих Ш-образних пластин вдалося ввести в магнітне взаємодія не тільки пару горизонтально встановлених вітроколіс, але і пару вертикально встановлених вітроколіс, що, в свою чергу, дозволило практично вдвічі збільшити продуктивність даного генератора в порівнянні з прототипом.

Застосування даного вітроелектрогенератори дозволяє отримати стабільні експлуатаційні характеристики, які полягають в тому, що вироблення напружень відбувається при вітрах будь-якої інтенсивності, оскільки чотири швидкохідних колеса працюють на одну навантаження по черзі, що зумовлює зменшення моменту рушання при збереженні всіх основних показників.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. Патент РФ 2184267 - Вітрогенератор / А.М.Літвіненко, заявка №2000128442, від 13.11.2000, опубл. 27.06.2002, Бюл. №18.

2. Патент РФ 2211948 - Контрроторний вітроелектрогенератор / А.М.Літвіненко, заявка №2001129415 / 06 від 31.10.2001, опубл.10.09.2003, Бюл. №25.

ФОРМУЛА ВИНАХОДУ

Вітроелектрогенератор сегментного виконання, що містить джерело магнітного поля, робочі котушки, магнітопроводи і роторні елементи - сегменти, встановлені на вітроколесо, що відрізняється тим, що магнітопроводи виконані у вигляді двох Ш-образних пластин, розташованих в двох паралельних площинах, і у вигляді двох Г-образних пластин, які розміщені перпендикулярно Ш-образним пластин, причому кожна Г-подібна пластина прикріплена до однієї з бічних стійок Ш-подібної пластини.
