Патент Російської Федерації RU2264558

Ветродвігатель з регульованим ВЕТРОНАПРАВЛЯЮЩІМІ екрані

Ветродвігатель з регульованим ВЕТРОНАПРАВЛЯЮЩІМІ екрані

Ім'я винахідника: Хозяїнов Борис Петрович (RU); Хозяїнов Денис Борисович (RU); Лобанова Мілена Борисівна
Ім'я патентовласника: Хозяїнов Борис Петрович (RU); Хозяїнов Денис Борисович (RU); Лобанова Мілена Борисівна
Адреса для листування: 650026, г.Кемерово, вул. Весняна, 28, КузГТУ, Патентний відділ
Дата початку дії патенту: 2004.05.17

Винахід відноситься до області вітроенергетики, зокрема до вітродвигуна, і може бути використано для отримання механічної та електричної енергії. Технічний результат полягає в підвищенні ефективності використання енергії вітру ветродвігателем за допомогою ветронаправляющіх екранів. Вітродвигун містить обертову вітротурбіну з вертикальною віссю обертання і розташовані зовні вітротурбіни по колу свободноповорачівающіеся навколо вертикальних осей ветронаправляющіе екрани, де кожен ветронаправляющій екран забезпечений роликами і встановлений в раму на напрямні, розташовані по верхній і нижній її гранях з можливістю вільного переміщення по ним екранів в горизонтальному напрямку. Причому ветронаправляющіе екрани в рамі складаються з декількох частин і виконані розсувними з можливістю примусового зміни їх ширини в залежності від природного швидкості вітру. Рама разом з ветронаправляющімі екранами шарнірно закріплена на вертикальній осі з можливістю вільного повороту її навколо вертикальної осі в заданому секторі. Місцезнаходження кріплення рами на вертикальній осі виконано так, щоб при розташуванні частин ветронаправляющіх екранів в крайньому положенні в рамі вона мала можливість під впливом повітряного потоку вільно повертатися навколо вертикальної осі.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики, зокрема до вітродвигуна, і може бути використано для отримання механічної та електричної енергії.

Відомий вітродвигун, що містить обертову вітротурбіну з вертикальною віссю обертання і розташовані зовні вітротурбіни по колу свободноповорачівающіеся навколо вертикальних осей ветронаправляющіе екрани.

Недоліком вказаного пристрою є те, що ветронаправляющіе екрани не можуть регулювати швидкість проходження повітряного потоку через вітротурбіну при зміні швидкості вітру і перешкоджають вільному виходу повітряного потоку з обсягу вітродвигуна.

Метою винаходу є підвищення ефективності використання енергії вітру ветродвігателем за допомогою ветронаправляющіх екранів.

Зазначена мета досягається тим, що у відомому вітродвигунів, що містить обертову вітротурбіну з вертикальною віссю обертання і розташовані зовні вітротурбіни по колу свободноповорачівающіеся навколо вертикальних осей ветронаправляющіе екрани, де кожен ветронаправляющій екран розташований в секторі вільного повороту, а крайні положення задані прямої, що проходить через осі обертання вітротурбіни і ветронаправляющего екрану, і дотичної до кола, утвореної обертанням крайней зовнішньої точки рухомий площині лопаті, що проходить через вісь обертання ветронаправляющего екрану, відповідно до винаходу кожен ветронаправляющій екран забезпечений роликами і встановлений в раму на напрямні, розташовані по верхній і нижній її гранях з можливістю вільного переміщення по ним екранів в горизонтальному напрямку. Ветронаправляющіе екрани в рамі складаються з декількох частин і виконані розсувними з можливістю примусового зміни їх ширини в залежності від природного швидкості вітру.

Рама разом з ветронаправляющімі екранами шарнірно закріплена на вертикальній осі з можливістю вільного повороту її навколо вертикальної осі в заданому секторі.

Місцезнаходження кріплення рами на вертикальній осі виконано так, щоб при розташуванні частин ветронаправляющіх екранів в крайньому положенні в рамі вона мала можливість під впливом повітряного потоку вільно повертатися навколо вертикальної осі.

Ветродвігатель з регульованим ВЕТРОНАПРАВЛЯЮЩІМІ екрані Ветродвігатель з регульованим ВЕТРОНАПРАВЛЯЮЩІМІ екрані

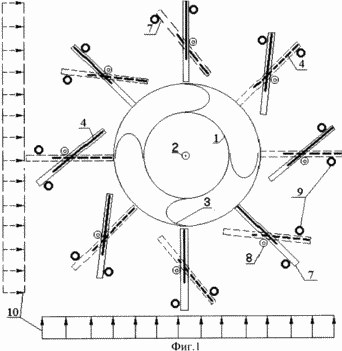

На фіг.1 представлена ​​схема вітродвигуна в плані з регульованими по ширині і вільно переміщаються в рамі ветронаправляющімі екранами і вітротурбіни. Пунктирною лінією показано положення рам з регульованими по ширині ветронаправляющімі екранами при зміні напрямку вітру на 90 градусів і зміна місця розташування екранів в рамі.

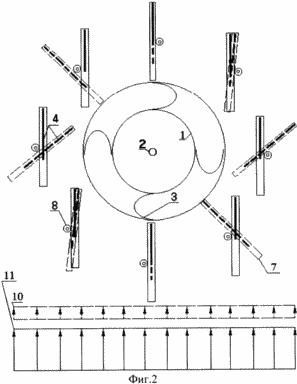

На фіг.2 показана схема розташування рам з ветронаправляющімі екранами при ураганних потоках повітря при прибраних стопорах.

На Фіг.3 дані частини ветронаправляющего екрану, які вільно пересуваються на роликах по напрямних рами.

Вітродвигун містить вітротурбіну 1 з вертикальною віссю обертання 2, лопаті 3, ветронаправляющіе екрани 4, забезпечені роликами 5 і встановлені на напрямні 6 в раму 7. Рама може вільно повертатися навколо вертикальної осі 8 в заданому секторі, обмеженому стопорами 9.

Вітродвигун працює наступним чином. При появі вітру повітряний потік 10 направляється до вітротурбін 1 через ветронаправляющіе екрани 4, які виконані розсувними відносно один одного і можуть примусово збільшуватися або зменшуватися по ширині при зміні швидкості вітру. Таким чином забезпечується стабільність швидкості повітряного потоку, що проходить через обсяг вітротурбіни 1. При виході з обсягу вітротурбіни повітряного потоку 10, який ковзаючи по поверхні ветронаправляющего екрану 4, розташованого з підвітряного боку вітродвигуна, пересуває його на роликах 5 по напрямних 6 в крайнє положення рами 7 . Це змушує раму під впливом вітру повернутися навколо вертикальної осі 8 і розташуватися паралельно руху повітряного потоку, що буде сприяти вільному виходу повітряного потоку з обсягу вітродвигуна. При ураганних потоках повітря 11 стопори 9, що обмежують сектор повороту рами, прибираються, і рами 7 разом з ветронаправляющімі екранами 4 починають працювати у флюгерне ​​режимі, послаблюючи тиск на ветронаправляющіе екрани і підтримуючу конструкцію, запобігаючи їх руйнування.

Пропонована конструкція ветронаправляющіх екранів дозволить регулювати швидкість повітряного потоку в об'ємі вітротурбіни і не допустить руйнування підтримуючої конструкції та ветронаправляющіх екранів при дії ураганних потоків повітря.

ФОРМУЛА ВИНАХОДУ

1. вітрових з регульованими ветронаправляющімі екранами, що містить обертову вітротурбіну з вертикальною віссю обертання і розташовані зовні вітротурбіни по колу вільно обертаються навколо вертикальних осей ветронаправляющіе екрани, де кожен ветронаправляющій екран розташований в секторі вільного повороту, а крайні положення задані прямої, що проходить через осі обертання вітротурбіни і ветронаправляющего екрану, і дотичної до кола, утвореної обертанням крайней зовнішньої точки рухомий площині лопаті, що проходить через вісь обертання ветронаправляющего екрану, який відрізняється тим, що кожен ветронаправляющій екран забезпечений роликами і встановлений в раму на напрямні, розташовані по верхній і нижній її гранях з можливістю вільного переміщення по ним екранів в горизонтальному напрямку.

2. Ветродвігатель по п.1, що відрізняється тим, що ветронаправляющіе екрани в рамі складаються з декількох частин і виконані розсувними з можливістю примусового зміни їх ширини в залежності від природного швидкості вітру.

3. вітрових по п.2, що відрізняється тим, що рама разом з ветронаправляющімі екранами шарнірно закріплена на вертикальній осі з можливістю вільного повороту її навколо вертикальної осі в заданому секторі.

4. вітрових по п.3, що відрізняється тим, що місце розташування кріплення рами на вертикальній осі виконано так, щоб при розташуванні частин ветронаправляющіх екранів в крайньому положенні в рамі, вона мала можливість під впливом повітряного потоку вільно повертатися навколо вертикальної осі.
