ВИНАХІД
Патент Російської Федерації RU2246032

Вітроелектрогенератори

Ім'я винахідника: Литвиненко А.М.
Ім'я патентовласника: Воронезький державний технічний університет
Адреса для листування: 394026, г.Воронеж, Московський пр-кт, 14, ВДТУ, патентний відділ
Дата початку дії патенту: 2003.06.11

Винахід відноситься до області вітроенергетики і може бути використано для вироблення електроенергії. Технічний результат, що полягає в можливості зменшення пускового моменту, забезпечується за рахунок того, що в Вітроелектрогенератор, що містить вежу з поворотною траверсою з ветроколесом, пристрій установки на вітер, ротори і статори з обмотками, ротори, виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски , закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами, магнітно-пов'язаними з додатковими статорами, відповідно до винаходу, лопаті забезпечені додатковими роторами, магнітно пов'язаними з додатковими статорами, додаткові ротори електрично пов'язані між собою.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики і може бути застосовано для вироблення електроенергії.

Відомий вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, а й ротори і статори з обмотками [1].

Недоліком даного пристрою є збільшена маса ротора, який фактично має діаметр, рівний діаметру самого вітроколеса, що в разі великих вітроколіс практично неприйнятно.

Найбільш близьким за технічною сутністю є вітроелектрогенератор, що містить вежу з поворотними вітроколесами, встановленими на траверсі, пристрій установки на вітер, ротори і статори з обмотками, що відрізняються тим, що ротори виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски, закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами [2].

Недоліком даного пристрою є великий пусковий момент, що погіршує використання вітроелектрогенератори при вітрах низьку ефективність.

Технічний результат, що полягає в можливості зменшення пускового моменту, забезпечується за рахунок того, що в Вітроелектрогенератор, що містить вежу з поворотною траверсою з ветроколесом, пристрій установки на вітер, ротори і статори з обмотками, ротори, виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски , закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами, магнітно пов'язаними з додатковими статорами, відповідно до винаходу лопаті забезпечені додатковими роторами, магнітно-пов'язаними з додатковими статорами, додаткові ротори електрично пов'язані між собою.

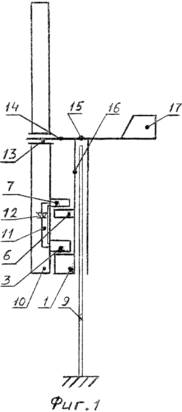

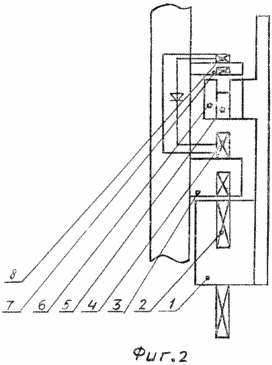

Суть винаходу ілюструються кресленнями, де на фіг.1 дан вітроелектрогенератор з додатковими роторами і статорами (вид спереду), на фіг.2 показані додаткові ротори і статори в збільшеному масштабі.

Вітроелектрогенератор має нижній статор 1 з полюсними наконечниками і котушкою 2, нижній ротор 3 з котушкою 4, джерело магнітного поля збудження 5 верхнього ротора (наприклад, постійний магніт), з полюсами 6, верхній ротор 7 з котушкою 8.

Генератор встановлений на вежі 9 і забезпечений лопатями 10, на лопатях укріплені провідники 11 з випрямлячем 12, що з'єднують між собою верхній ротор 7 і нижній ротор 3, а точніше котушки 4 і котушки 8. Лопаті встановлені на ступиці, яка обертається в підшипнику 13, який , в свою чергу, встановлений на осі 14, укріпленої на поворотному підставі 15 (траверсі в формі труби), на боці 16 якого встановлено статори 6 і 1, а на верхній частині якого укріплено пристрій установки на вітер 17 - хвостова площину.

Генератор працює наступним чином. При обертанні лопатей в котушках 8 роторів наводиться ЕРС під дією поля магніту 5, яка, після випрямлення, подається на котушки 4 другого ротора, який грає роль ланцюга збудження основного статора 1, в котушках 2 якого наводиться основна ЕРС, яка ініціює напруга генератора, яке далі передається на навантаження.

Перевагою генератора є наявність ланцюга подвозбужденія статора 6 і ротора 7, яка зменшує масу і габарити основного ротора 3, а й зменшує пусковий момент, оскільки в початковий період розкрутки через відносно малої окружної швидкості, рівень напруги збудження на котушці 4 невеликий в порівнянні з номінальним.

Забезпечення цієї можливості розширює функціональні характеристики вітроелектрогенератори, збільшує енергію віддачі.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. GB 2233715 А, м.кл. F 03 D 9/00, 16.01.1991.

2. Патент РФ 2184267 / А.М.Літвіненко, за заявкою №2000128442 від 13.11.2000, опубл. 27.11.2002. Бюл. №18.

ФОРМУЛА ВИНАХОДУ

Вітроелектрогенератор, що містить вежу з поворотною траверсою з ветроколесом, пристрій установки на вітер, ротори і статори з обмотками, ротори, виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски, закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами, магнітно пов'язаними з додатковими статорами, що відрізняється тим, що лопаті забезпечені додатковими роторами, магнітно пов'язаними з додатковими статорами, додаткові ротори електрично пов'язані між собою.
