ВИНАХІД
Патент Російської Федерації RU2239094

КОНТРРОТОРНИЙ Вітроелектрогенератори

Ім'я винахідника: Литвиненко А.М.
Ім'я патентовласника: Воронезький державний технічний університет
Адреса для листування: 394026, г.Воронеж, Московський пр-т, 14, ВДТУ, патентний відділ
Дата початку дії патенту: 2003.04.07

Контрроторний вітроелектрогенератор відноситься до області вітроенергетики і може бути використаний для отримання електроенергії. Технічний результат полягає в підвищенні експлуатаційних характеристик генератора і реалізації високопотенційне і низькопотенційних вітрових потоків. Контрроторний вітроелектрогенератор містить вежу з поворотним підставою, на якому встановлена ​​траверса з швидкохідними вітроколесами, гнучкими зв'язками з'єднаними з ротором, і контрротор. Контрротор з'єднаний з редуктором, вхідний вал якого з'єднаний з тихохідним ветроколесом, при цьому стабілізуючі рулі розташовані на траверсі з боків тихохідного вітроколеса.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики і може бути використано для отримання електроенергії.

Відомий вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, а й ротори і статори з обмотками [1].

Недоліком даного пристрою є збільшена маса ротора, який фактично має діаметр, рівний діаметру самого вітроколеса, що в разі вітроколіс великого діаметру практично неприпустимо.

З усіх відомих аналогів найбільш близьким до заявляється за сукупністю існуючих ознак є вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, а й ротори і статори з обмотками [2].

Однак дана конструкція навіть при застосуванні стандартного вітроелектрогенератори працює лише з вітроколесами певного типу, які реагують на вітровий потік конкретного потенціалу.

Винахід направлено на реалізацію як високопотенційного, так і низько потенційного вітрових потоків.

Це досягається тим, що в контрроторном Вітроелектрогенератор, що містить вежу з поворотним підставою, на якому встановлена ​​траверса з швидкохідними вітроколесами, гнучкими зв'язками з'єднаними з ротором, і контрротор, відповідно до винаходу контрротор з'єднаний з редуктором, а останній через вхідний вал з'єднаний з тихохідним ветроколесом, при цьому стабілізуючі рулі розташовані на траверсі з боків тихохідного вітроколеса.

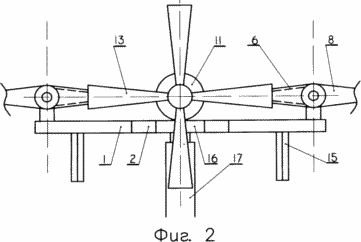

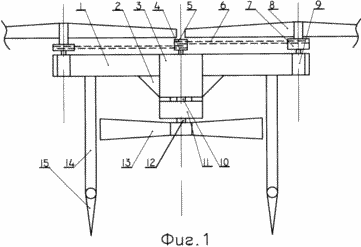

Суть винаходу ілюструється кресленнями, де на фіг.1 показаний загальний вид зверху, на фіг.2 - вид ззаду.

Контрроторний вітроелектрогенератор містить траверсу 1, укоси 2, генератор 3 з вихідним валом ротора 4, на якому укріплений шків 5, який за допомогою гнучких зв'язків 6 пов'язаний зі шківами 7 швидкохідних вітроколіс 8, які встановлені в підшипниках 9. Вал контрротора 10 з'єднаний з редуктором 11 , наприклад, планетарного типу, на вхідному валу 12 якого встановлено тихохідне колесо 13. До траверсі 1 по боках тихохідного вітроколеса прикріплені штанги 14 зі стабілізуючими кермом 15. Генератор встановлений на обертовому підставі 16, яке встановлено на вежі 17.

Пристрій працює наступним чином. При впливі вітрового потоку високої інтенсивності вітроколеса 8 через шківи 7 за допомогою гнучких зв'язків 6 обертають шків 5, який встановлений на валу ротора 4. У той же час повітряний потік низької інтенсивності, проходячи між швидкохідними вітроколесами, приводить в обертання тихохідне ветроколесо 13, яке через редуктор 12 обертає вал контрротора 10 в сторону, протилежну обертанню вала ротора 4. в результаті цього генератор 4 контрроторного типу виробляє електроенергію, яка передається далі споживачеві. При цьому напруга з'являється незалежно від інтенсивності вітру, оскільки при низькій інтенсивності обертається контрротор, а при високій - і ротор, і контрротор.

Застосування даного вітроелектрогенератори дозволяє отримати стабільні експлуатаційні характеристики, які полягають в тому, що вироблення напруги відбувається при вітрах будь-якої інтенсивності.

ДЖЕРЕЛА ІНФОРМАЦІЇ

1. GВ 2233715 А, МПК F 03 D 9100 16.01.1991.

2. Патент РФ 2184267 / А.М. Литвиненко, за заявкою №20000128442, від 13.11.2000, опубл. 27.06.2002. Бюл. №18.

ФОРМУЛА ВИНАХОДУ

Контрроторний вітроелектрогенератор, що містить вежу з поворотним підставою, на якому встановлена ​​траверса з швидкохідними вітроколесами, гнучкими зв'язками з'єднаними з ротором, і контрротор, що відрізняється тим, що контрротор з'єднаний з редуктором, вхідний вал якого з'єднаний з тихохідним ветроколесом, при цьому стабілізуючі рулі розташовані на траверсі з боків тихохідного вітроколеса.
