ВИНАХІД
Патент Російської Федерації RU2239093
Вітроелектрогенератори
Ім'я винахідника: Литвиненко А.М.
Ім'я патентовласника: Воронезький державний технічний університет
Адреса для листування: 394026, г.Воронеж, Московський пр-т, 14, ВДТУ, патентний відділ
Дата початку дії патенту: 2003.02.10
Винахід відноситься до області вітроенергетики. Технічний результат полягає в зменшенні пускового моменту. Вітроелектрогенератор містить вежу з поворотною траверсою, вітроколеса, пристрій установки на вітер, ротори і статори з обмотками, ротори виконані у вигляді аеродинамічних шайб (двояковогнутих дисків), закріплених на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами. При цьому лопаті забезпечені додатковими роторами, встановленими між центром обертання і кінцями лопатей, причому додаткові ротори магнітно пов'язані з додатковими статорами, встановленими на траверсі.
ОПИС ВИНАХОДИ
Винахід відноситься до області вітроенергетики і може бути використано для отримання електроенергії.
Відомий вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, а й ротори і статори з обмотками [1].
Недоліком даного пристрою є збільшена маса ротора, який фактично має діаметр, рівний діаметру самого вітроколеса, що в разі вітроколіс великого діаметру практично неприйнятно.
Відомий вітроелектрогенератор, що містить вежу з поворотними вітроколесами, пристрій установки на вітер, ротори і статори з обмотками, що відрізняється тим, що ротори виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски, закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами [2].
Недоліком даного пристрою є великий пусковий момент, що погіршує використання вітроелектрогенератори при вітрах низьку ефективність.
Технічний результат, що полягає в можливості зменшення пускового моменту, забезпечується за рахунок того, що в Вітроелектрогенератор, що містить вежу з поворотною траверсою з вітроколесами, пристрій установки на вітер, ротори і статори з обмотками, ротори виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски, закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами, відповідно до винаходу лопаті забезпечені додатковими роторами, встановленими між центром обертання і кінцями лопатей, причому додаткові ротори магнітно пов'язані з додатковими статорами, встановленими на траверсі.
 |
 |
 |
 |
 |

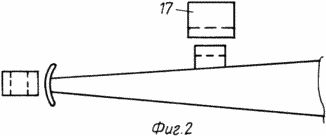

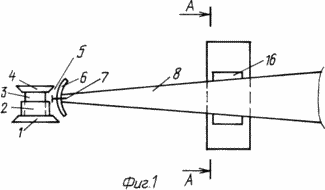

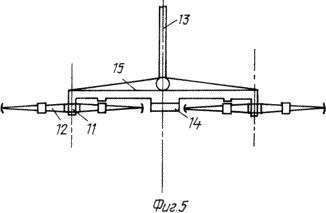

На фіг.1 зображений вітроелектрогенератор з додатковими роторами і статором (вид спереду), на фіг.2 - то ж (вид зверху), на фіг.3 показані додаткові ротори і статори (вид збоку), на фіг.4 показаний ветроелектрогенер цілком, вид спереду, на фіг.5 - то ж (вид зверху). Вітроелектрогенератор має нижній полюсний наконечник 1, котушку 2 з сердечником, джерело магнітного поля збудження 3 (наприклад, постійний магніт), верхній полюс (верхній полюсний наконечник) 4. Торці 5 полюсів 1 і 4 скошені так, щоб забезпечити мінімальний зазор між полюсами 1 і 4 і роторної шайбою 6, яка представляє собою частину сферичної оболонки, прикріпленою болтом 7 до кінця лопаті 8. |
Ветроелектроегенератор і включає в себе вежу 9 з траверсою 10, на кінцях якої, в підшипниках 11, встановлені поворотні вітроколеса 12, к траверсі 10 прикріплений кермо 13 орієнтації установки на вітер. Генератор 14 з траверсою 10 встановлений на поворотному підставі 15.
Шайби 6 є частиною сфери (тобто мають двояковогнутого), а торці наконечників 1 і 4 магнітно пов'язані з феромагнітними шайбами 6 в момент їх проходження повз наконечників 1 і 4.
Вітроелектрогенератор додатково забезпечений роторами 16, магнітосвязаннимі з додатковим статором 17. Одне з можливих виконань статора включає в себе магнітопроводи 18, постійний магніт 19 і котушку 20.
При обертанні коліс 12 (лопатей 8) в набігає потоці повітря аеродинамічні пластини 6 коммутируют магнітний потік, створений магнітом 3 в магнітній системі. Ці зміни потоку сприймаються котушкою 2 і передаються в мережу. При зміні напрямку вітру верхня частина башти 9 разом з підшипниками 11 і кермом 13 повертається в підшипнику 11 поворотної частини. Одночасно з цим повертається магнітна система генератора 14, таким чином ротори 6 виявляються в зазорі магнітних систем при будь-якої орієнтації колеса 12 на вітер. При необхідності забезпечити роботу при слабких вітрах котушка 2 відключається, а до навантаження підключається тільки котушка 20, тобто генератор, складений з статора 17 і ротора 16. Оскільки відстань від осі обертання генератора менше, ніж до генератора з котушкою 2, це забезпечує менший пусковий момент і можливість роботи системи з вітрами меншої інтенсивності.
Забезпечення цієї можливості розширює функціональні характеристики вітроелектрогенератори, збільшує енерговіддачу.
При вітрах підвищеної інтенсивності можливе підключення котушки 2 і котушки 20, що збільшує потужність в порівнянні з прототипом.
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. GB 2233715 А, мкл. F 03 D 9/00, 16.01.1991.
2. Патент РФ 2184267. А.М.Літвіненко, за заявкою №2000128442, від 13.11.2000, опубл. 27.11.2002. Бюл. №18.
ФОРМУЛА ВИНАХОДУ
Вітроелектрогенератор, що містить вежу з поворотною траверсою з вітроколесами, пристрій установки на вітер, ротори і статори з обмотками, ротори виконані у вигляді аеродинамічних шайб, що представляють собою двоввігнуті диски, закріплені на кінцях лопатей, а статор містить полюсні наконечники, торці яких магнітно пов'язані з роторами , що відрізняється тим, що лопаті забезпечені додатковими роторами, встановленими між центром обертання і кінцями лопатей, причому додаткові ротори магнітно пов'язані з додатковими статорами, встановленими на траверсі.
