ВИНАХІД
Патент Російської Федерації RU2263816

Вітроенергетичні установки

Ім'я винахідника: Вергейчик Е.Н. (RU); Диваків М.М. (RU); Стоянов І.С.
Ім'я патентовласника: П'ятигорська державна фармацевтична академія
Адреса для листування: 357532, Ставропольський край, м П'ятигорськ, пр. Калініна, 11, П'ятигорська державна фармацевтична академія
Дата початку дії патенту: 2003.11.17

Винахід відноситься до області вітроенергетики. Технічний результат полягає в підвищенні коефіцієнта корисної дії (ККД) і потужності установки. Вітроенергетична установка містить встановлений в опорі з можливістю обертання вертикальний вал, прямокутні лопаті, встановлені на рівній відстані від вала з можливістю обертання навколо своїх осей, паралельних осі вала, з кутовою швидкістю, в два рази меншою кутовий швидкості можливого обертання валу, і в сторону, протилежну обертанню вала, при цьому лопаті виконані у вигляді симетричного профілю шириною, рівній подвоєній відстані від кромки вала до осі обертання лопатей, що мають кінематичну зв'язок з флюгером, а кут між площиною флюгера і площиною лопаті в момент її збігу з віссю вала становить 90 °, при цьому верхня опора вала знаходиться в траверсі, закріпленої в горизонтальному положенні на верхніх кінцях трьох вертикальних опор, які закріплені в грунті на рівній відстані відносно один одного.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики і може бути використано як економічно вигідна вітроенергетична установка підвищеної потужності.

Відомі вітроенергетичні установки крильчатого типу, а й вертикально осьового типу ВЕУ-8 (НГТУ, фірма «НТЕК», Новосибірськ. Такі ВЕУ громіздкі, мають досить низький ККД і економічно недоцільні.

Найближчому аналогом винаходу є вітродвигун, що містить встановлений в опорі з можливістю обертання вертикальний вал, прямокутні лопаті, встановлені на рівній відстані від вала з можливістю обертання навколо своїх осей, паралельних осі вала з кутовою швидкістю, в два рази меншою кутовий швидкості можливого обертання валу, і в сторону, протилежну обертанню вала, при цьому лопаті виконані у вигляді симетричного профілю шириною, рівній подвоєній відстані від кромки вала до осі обертання лопатей, що мають кінематичну зв'язок з флюгером, а кут, укладений між площиною флюгера і площиною лопаті, в момент її можливого збіги з віссю вала становить 90 ° (див., наприклад, RU 2164624 С1, кл. F 03 D 3/06. 27.03.2001, 3C).

Цей аналог має недостатньо високі ККД і потужність.

Метою даного винаходу є підвищення ККД і потужності вітроенергетичної установки (ВЕУ).

Ця мета досягається вітроенергетичної установкою (ВЕУ), що має вал з нижньої і верхньої опорами, де верхня опора вала знаходиться в траверсі, закріпленої в горизонтальному положенні на верхніх кінцях трьох вертикальних опор, які закріплені в грунті на рівній відстані відносно один одного.

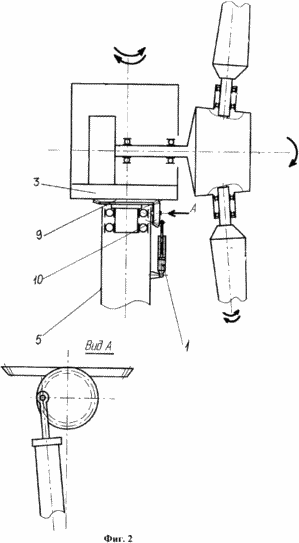

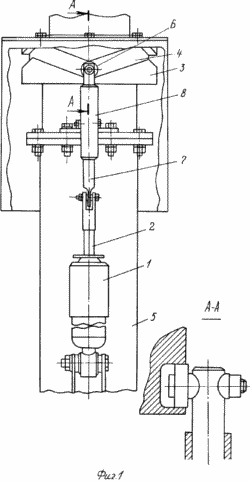

Суть винаходу пояснюється кресленнями, де на фіг.1 зображений загальний вид ВЕУ; на фіг.2 - вітроколесо ВЕУ, вид збоку; на Фіг.3 - розріз А-А; на фіг.4 - розріз А-А повернутий на кут 60 °; на фіг.5 - кінематична зв'язок лопатей з флюгером; на фіг.6 - графік зміни потужності, переданої лопатями на вал за один його оборот.

ВЕУ складається з вертикально встановленого на верхніх і нижніх опорах вала 1 із закріпленими на ньому трьома верхніми 2 і трьома нижніми 3 водилами, на кінцях яких за допомогою півосей 4 встановлені з можливістю обертання навколо своїх осей 5 три прямокутні лопаті 6 симетричного профілю (фіг.1 , 2). Верхня і нижня піввісь 4 закріплені на кінцях лонжерона 7, на якому закріплений каркас лопаті, обшитий легким і міцним матеріалом.

Лопаті 6 мають ширину d, що дорівнює подвоєному відстані d 'від кромки вала до осі обертання лопаті 5, тобто d = 2d '. Верхня опора вала 1 розташована в траверсі 8, закріпленої горизонтально на верхніх кінцях трьох вертикальних опор 9, які закріплені в грунті на рівній відстані відносно один одного (фіг.3 і 4). Кожна лопать 6 кинематически пов'язана з флюгером 10 через конічні шестерні 11, 12, 13, 14 і проміжний вал 15. Шестерні 13 і 14 розташовані в корпусі 19, закріпленому на кінці водила 2. Провідна шестерня 11, пов'язана кинематически з усіма лопатями 6, виконана заодно з трубчастим валом 16, що сидять рухомо на верхній кінцевій частині вала 1 (фіг.5) .Флюгер 10 з'єднаний з валом 16 через дишло 17. Відома шестерня 14 закріплена на верхній піввісь 4 і має число зубів в два рази більше ніж шестерня 13, а шестерні 11 і 12 мають однакове число зубів. Лопаті вітроколеса, розташованого над будівлею 18 ВЕУ, виставлені так, що кут, укладений між площинами сусідніх лопатей, дорівнює 60 °, тобто L = 60, а кут, укладений між площиною флюгера і площиною лопаті, в момент її можливого збіги з віссю вала становить 90 °. Шестерні 12 і 13 закріплені на кінцях вала 15, що проходить всередині водила 2. Нижня опора вала 1 розташована в будинку 18, в якому розташовані електрогенератор, з'єднаний з валом 1, і необхідне обладнання.

ВЕУ працює наступним чином. При наявності вітру, як показано стрілками (фіг.3 і 4), флюгер, повертаючись за вітром, повертає в робоче положення «на вітер» все лопаті. Під тиском вітру на лопаті вітроколесо з валом 1 будуть обертатися. Обертатимуться навколо осей 5 і лопаті з кутовий швидкістю, в два рази меншою, ніж вал, і протилежну валу сторону. Це надає лопатей властивість парусності, завдяки якому лопаті в будь-якій точці кола з радіусом R сприймають на себе і передають на вал енергію вітру за винятком точки «К», в якій лопаті приймають положення, паралельне вітрі. Щоб визначити потужність на валу, складений графік (фіг.6) зміни потужності, переданої лопатями на вал за один його оборот.

На початку обороту, коли одна з лопатей перпендикулярна вітрі точка «Н» (фіг.3), вона сприймає і передає на вал всю енергію прямого удару вітрового потоку поперечним перерізом, рівним площі робочої поверхні лопаті, тобто передає на вал максимальну потужність N _м, що дорівнює

де С - коефіцієнт передачі лопатою потужності - на вал, він дорівнює С = Sin ² °, де ° - кут повороту лопаті до вітру; - Об'ємна вага повітря в кг / м ^3; F - площа робочої поверхні лопаті в м ^2; v - швидкість вітру в м / с; g = 9,81.

Коли лопать перпендикулярна вітрі C ​​= 1. Під іншими кутами повороту лопаті до вітру коеф. З зменшуватиметься і при повороті вала на 180 ° C = 0. Пропорційно З буде змінюватися і потужність, що передається на вал лопатою. Крива 1 (фіг.6) показує зміну потужності, що передається на вал однієї лопатою за один оборот валу. Криві 2 і 3 показують зміна потужності, що передається на вал двома іншими лопатями. Сумарна потужність, що передається трьома лопатями на вал за один його оборот, збільшиться в порівнянні з потужністю N _м в 1.5 рази (фіг.6). З огляду на можливі відхилення потужності, переданої на вал усіма лопатями, беремо коефіцієнт не 1,5, а 1,3 тоді постійна потужність N на валу ВЕУ буде дорівнює

Втрати потужності на обертання лопатей немає, тому що при обертанні вітроколеса лопаті самі здатні обертатися навколо своїх осей в потрібну сторону під впливом навколишнього їх повітряного середовища. Від флюгера потрібні лише невеликі зусилля при мінливому вітрі, щоб зберегти лопатей парусність. Число оборотів n вала під навантаженням тут буде дорівнює

де R - відстань від осі вала до осі обертання лопаті, = 3,14. При визначенні ККД ВЕУ враховуємо, що площа найбільшого поперечного вітрі перетину вітроколеса (миделевого перетин) дорівнює 1,5 площі лопаті (див. Вище), без урахування площі поздовжнього перерізу вала і водив, тоді потужність N _в вітрового потоку з таким перетином буде дорівнює

звідси відношення потужностей N / N _в - є ККД, тобто 1,3 / 1,5 = 0,866 ..., округляючи це число з урахуванням площі поздовжнього перерізу вала і водив знаходимо, що ККД ВЕУ буде не менше 0,8.

Істотним відмітною ознакою пропонованого винаходу є те, що ВЕУ має вал з двостороннім опорою, причому верхня опора знаходиться в траверсі, закріпленої на верхніх кінцях трьох вертикальних опор, закріплених в грунті.

Перевагою пропонованої конструкції є високі потужність і ККД, і потужність ВЕУ.

ФОРМУЛА ВИНАХОДУ

Вітроенергетична установка (ВЕУ), що містить встановлений в опорі з можливістю обертання вертикальний вал, прямокутні лопаті, встановлені на рівній відстані від вала з можливістю обертання навколо своїх осей, паралельних осі вала, з кутовою швидкістю, в два рази меншою кутовий швидкості можливого обертання валу, і в сторону, протилежну обертанню вала, при цьому лопаті виконані у вигляді симетричного профілю шириною, рівній подвоєній відстані від кромки вала до осі обертання лопатей, що мають кінематичну зв'язок з флюгером, а кут, укладений між площиною флюгера і площиною лопаті в момент її збігу з віссю вала, становить 90 °, що відрізняється тим, що верхня опора вала знаходиться в траверсі, закріпленої в горизонтальному положенні на верхніх кінцях трьох вертикальних опор, які закріплені в грунті на рівній відстані відносно один одного.

Версія для друку
Дата публікації 02.02.2007гг
