ВИНАХІД
Патент Російської Федерації RU2261365
ПРИСТРІЙ опорною ВУЗЛА ДЛЯ пірамідальних вітряного двигуна
Ім'я винахідника: Степанчук Аркадій Миколайович
Ім'я патентовласника: Степанчук Аркадій Миколайович
Адреса для листування: 85485, Донецька обл., М Українськ, вул. Жовтнева, 2-А, А.Н.Степанчуку
Дата початку дії патенту: 2003.10.28
Винахід відноситься до області вітроенергетики, а саме до конструкцій пірамідальних вітряних двигунів. Технічний результат, що полягає в підвищенні коефіцієнта корисної дії, надійності та економічної ефективності і безпеки експлуатації, забезпечується за рахунок того, що пристрій опорного вузла для пірамідального вітряного двигуна, що містить лопаті у вигляді пірамід, рівномірно закріплені на осі, відповідно до винаходу включає додатково консолі, рівномірно закріплені на опорному валу за допомогою наполегливої і радіально-наполегливого підшипників по загальній осі, а зовнішні краї консолей служать опорою для нижнього ярусу пірамід.
ОПИС ВИНАХОДИ
Винахід відноситься до вітроенергетики, а саме до конструкцій пірамідальних вітряних двигунів.
Відомо пристрій опорного вузла для пірамідального вітряного двигуна, що містить лопаті у вигляді пірамід, рівномірно закріплені на осі (див., Наприклад, FR 2418996 А, кл. F 03 D 3/00, 02.11.1979), за сукупністю суттєвих ознак прийняте за найближчий аналог винаходу (прототип).
До недоліків відомого пристрою відносяться невисокі коефіцієнт корисної дії (ККД) пристрою, а й надійність і технологічність.
Технічний результат, що полягає в підвищенні коефіцієнта корисної дії (ККД) пристрою, а й надійності та економічної ефективності і безпеки експлуатації пірамідального вітряного двигуна (ПВД), забезпечується за рахунок того, що пристрій опорного вузла для пірамідального вітряного двигуна, що містить лопаті у вигляді пірамід, рівномірно закріплені на осі, відповідно до винаходу включає додатково консолі, рівномірно закріплені на опорному валу за допомогою наполегливої і радіально-наполегливого підшипників по загальній осі, а зовнішні краї консолей служать опорою для нижнього ярусу пірамід.
 |
 |
 |

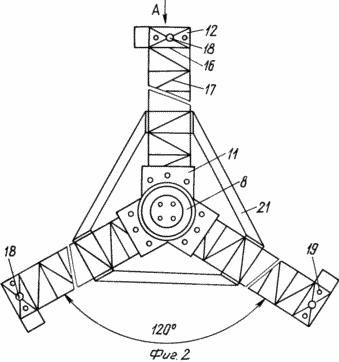

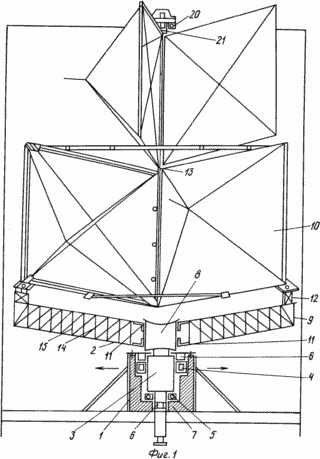

На фіг.1 зображений пірамідальний вітряний двигун (ПВД), загальний вигляд; На фіг.2 зображено консольна частина опорного вузла пірамідального вітряного двигуна (ПВД); На фіг.3 зображений вид А-А по фіг.2. |
Опорний вузол для пірамідального вітряного двигуна (ПВД) складається з підшипникового блоку 1 і консольної частини 2. В підшипниковий блок 1 входить вертикальний опорний вал 3, підшипники 4 і 5, ущільнюють деталі 6, корпус 7. Опорний вал 3 спирається на наполегливий роликовий підшипник 5 і радіально-наполегливий роликовий підшипник 4. Перший повинен сприймати вертикальні осьові навантаження працюючого ПВД, а другий - переважно горизонтальні бічні. На фіг.1 це показано стрілками.
Промисловість випускає зазначені підшипники в достатньому асортименті. Їх можна підібрати в залежності від необхідної потужності установки і з урахуванням її експлуатаційного режиму. За виточенні опорного валу 3 і посадочних місць підшипників 4, 5 в корпусі 7 потрібно проводити токарні та фрезерні роботи.
Консольна частина 2 складається з диска 8 і трьох консольних ферм 9, на які спираються своїми зовнішніми краями три лопаті 10 ПВД 13. Як диска 8 може бути використаний колісний диск легкового або вантажного автомобіля (в залежності від потужності установки). До валу 3 болтами кріпиться диск 8, до кронштейнів 11 якого через 120 ° один від одного кріпляться (і болтами) три консолі 9. На їх кінцях змонтований механізм ресорного підвішування 12, на який спираються три лопаті 10 ПВД 12.
У літературі досить добре представлені міцні конструкції консольних ферм, наводяться їх розрахунки. Для наших цілей найбільш підходить конструкція просторової ферми, що має двухраскосние боки 14 в поєднанні зі стійками 15, які здатні будуть витримувати значні навантаження від працюючого ПВД (фіг.1). А верх і низ може бути виконаний в звичайному варіанті, в поєднанні поперечних 16 і розкосів 17 елементів (фіг.2). Три консолі виготовляються з уголковой стали. Їх елементи між собою повинні скріплюватися комбіновано: як за допомогою зварювання, так і заклепок або болтів, гайки яких заварюються, щоб вони не розкручувалася при русі ПВД в повітряному турбулентному потоці.
Плавне, стійкий рух ПВД під час поривів вітру має забезпечуватися завдяки механізму ресорного підвішування, що складається з пружних елементів (пружин) 18 і гасителів коливань (амортизаторів) 19.
У верхній же частині ПВД 13 між його підшипниковий блоком 20 і верхнім ярусом повинно і монтуватися гнучке шарнірне з'єднання 21, наприклад, з кардана.
Корпус 7 підшипникового блоку 1 кріпиться на швелерах або двотаврів і, якщо буде потрібно, раскрепляется знизу додатковими стійками в залежності від ваги всіх лопатей і валу (осі) ПВТ.
Верхній підшипниковий блок ПВД забезпечується радіально-наполегливим підшипником 20, тобто приблизно таким же, як підшипник 4 в нижньому блоці 1.
Зазор між консоллю 2 і нижньою частиною ПВД повинен бути таким, щоб у разі ремонтних робіт, скажімо, на заміну підшипників 4 і 5, було зручно до них дістатися.
Вивірку, підгонку і складання металоконструкцій установки необхідно проводити внизу на стелажі, а потім вони цілком піднімаються і встановлюються на фундамент за допомогою крана.
ФОРМУЛА ВИНАХОДУ
Пристрій опорного вузла для пірамідального вітряного двигуна, що містить лопаті у вигляді пірамід, рівномірно закріплені на осі, що відрізняється тим, що воно включає додатково консолі, рівномірно закріплені на опорному валу за допомогою наполегливої і радіально-наполегливого підшипників по загальній осі, а зовнішні краї консолей служать опорою для нижнього ярусу пірамід.
Версія для друку
Дата публікації 02.02.2007гг
