ВИНАХІД
Патент Російської Федерації RU2256093

ПРИСТРІЙ ВЕТРОПРІВОДА карусельного типу

Ім'я винахідника: Житников Едуард Дмитрович
Ім'я патентовласника: Житников Едуард Дмитрович
Адреса для листування: 404110, Волгоградська обл., М Волзький, вул. Свердлова, 37, кв.3, Е.Д.Жітнікову
Дата початку дії патенту: 2000.12.29

Винахід відноситься до області вітроенергетики, а саме до конструкцій ветропрівода карусельного типу. Технічний результат полягає в підвищенні одиничної потужності установки, розширенні можливостей ветропрівода, зменшенні порушуваних вібрацій. Ветропрівод включає нерухому вісь і вітроколесо. Вітроколесо виконано у вигляді каруселі, що містить вертикальну вісь і посаджену на вісь горизонтальну кругову металоконструкцію, забезпечену вертикальними, зорієнтованими площинами по радіусах, лопатками, що містять рухомий підвішені на жорстких вітрильних каркасах еластичні вітрила для забезпечення регулювання парусності лопатей від максимальної до нульової.

ОПИС ВИНАХОДИ

Винахід відноситься до області вітроенергетики, зокрема до конструкції ветропрівода.

Відомий ветропрівод, що містить нерухому вісь і вітроколесо (див., Наприклад, RU 2105190 С1, кл. F 03 D 3/06, 20.02.1998, 3 с.), За сукупністю суттєвих ознак прийнятий за найближчий аналог винаходу (прототип).

До недоліків відомого ветропрівода відносяться невисока потужність і обмежена експлуатація при малих швидкостях вітру.

Технічний результат полягає в підвищенні одиничної потужності установки, розширенні можливостей ветропрівода, зменшенні порушуваних вібрацій.

Ветропрівод включає в себе нерухому вісь і вітроколесо, причому вітроколесо виконано у вигляді каруселі, що містить вертикальну вісь і посаджену на вісь горизонтальну кругову металоконструкцію, забезпечену вертикальними, зорієнтованими площинами по радіусах лопатками, що містять рухомий підвішені на жорстких вітрильних каркасах еластичні вітрила для забезпечення регулювання парусності лопатей від максимальної до нульової.

Кругова металоконструкція містить поплавці, постачені горизонтальними рулями для забезпечення горизонтальної стійкості вітроколеса при роботі над водною поверхнею.

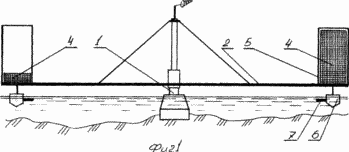

На фіг.1 зображений ветропрівод карусельного типу, вид збоку; на фіг.2 зображено ветропрівод, вид в плані.

Ветропрівод включає нерухому вертикальну вісь 1 і вітроколесо карусельного типу 2. Вітроколесо 2 містить несучу кругову конструкцію 3 з вертикальними лопатками, конструкція який представляє собою м'які вітрила 4, рухливо підвішені на вітрильних каркасах 5. Вітроколесо 2 спирається по колу на поплавки 6 з керованими підводними крилами 7, що підтримують вітроколесо 2 в горизонтальному робочому положенні.

Обертання вітроколеса 2 відбувається за рахунок того, що набігає вітрової потік впливає лише на частину лопаток однієї, підвітряного боку згаданого вітроколеса 2, вітрила 4 яких підняті в той час, коли вітрила 4 лопаток протилежного боку вітроколеса 2, виходять проти вітру, опущені і не перешкоджають обертанню.

Регульована висота підйому вітрил 4, що залежить від сили вітру в кожен момент, покликана підтримувати задані обороти. Визначати висоту підйому, а й управляти ритмічністю підйому і спуску вітрил 4 буде автоматика, яка отримує безперервну інформацію про швидкість і напрям вітру і подає команди на механізм підйому-спуску.

Автоматика буде керувати і підводними крилами 7, що підтримують вітроколесо 2 в горизонтальному положенні, компенсуючи таким чином можливий перекіс конструкції внаслідок одностороннього впливу вітру.

З усього вищевикладеного випливає, що вітроколесо 2 карусельного типу буде ефективно працювати в широкому діапазоні швидкостей вітру. При слабкому вітрі вітрила 4 піднімаються на максимальну висоту, а при ураганному, можливо, всього на 5-10%. Для виняткових випадків повинна бути передбачена можливість заякореванія всієї конструкції.

Передбачається, що один оборот вітроколеса діаметром в сотні метрів буде відбуватися за 7-10 хв, а цього часу досить для здійснення одного циклу "підйом - робота - спуск" вітрил.

Принцип каруселі може мати кілька варіантів втілення. Так на суші карусель буде спиратися на ролики, що біжать по рейках. Лопатки можуть бути жорсткими, що відхиляються в вертикальній або горизонтальній площині, або флюгерне. Можливе застосування нерухомих лопаток з односторонньою продувність. Додаткові можливості відкривають зручний рельєф місцевості або стабільна троянда вітрів і т.п.

Запропонований ветропрівод карусельного типу являє собою досить складне і материалоемкое спорудження, проте, поступається за цими показниками традиційним гідроелектричним станціям. А екологічність, невибагливість і значна одинична потужність карусельних вітроагрегатів може забезпечити їх широке застосування, особливо в регіонах з помірними вітрами.

Регіональні комплекси об'єднаних в одну систему численних карусельних агрегатів, зблокованих з геліоустановки - енергетика найближчого майбутнього.

ФОРМУЛА ВИНАХОДУ

1. Ветропрівод, що включає нерухому вісь і вітроколесо, що відрізняється тим, що вітроколесо виконано у вигляді каруселі, що містить вертикальну вісь і посаджену на вісь горизонтальну кругову металоконструкцію, забезпечену вертикальними, зорієнтованими площинами по радіусах лопатками, що містять рухомий підвішені на жорстких вітрильних каркасах еластичні вітрила для забезпечення регулювання парусності лопатей від максимальної до нульової.

2. Ветропрівод по п.1, що відрізняється тим, що кругова металоконструкція містить поплавці, постачені горизонтальними рулями для забезпечення горизонтальної стійкості вітроколеса при роботі над водною поверхнею.
