ВИНАХІД
Патент Російської Федерації RU2246030
Лопатевої крильчатки вітроенергетичного ПРИСТРОЇ
Ім'я винахідника: Таегян Мікаел Матеосовіч (RU); Юргалов Павло Володимирович
Ім'я патентовласника: Таегян Мікаел Матеосовіч (RU); Юргалов Павло Володимирович
Адреса для листування: 344068, Ростов-на-Дону, вул. Ольховська, 63, М.М. Таегяну
Дата початку дії патенту: 2002.11.20
Винахід відноситься до електротехніки і може застосовуватися в інших областях, наприклад вітроенергетиці. Технічний результат, що полягає в підвищенні ККД і зниженні зони робочих швидкостей вітрів, досягається тим, що вінтообразующая частина лопаті лопатевої крильчатки вітроенергетичного пристрою виконана з поперечним перегином, а опора верхньої та нижньої частини лопаті лопатевої крильчатки вітроенергетичного пристрою розташована на лінії поперечного перегину, при цьому верхня і нижня вінтообразующіе частини лопаті лопатевої крильчатки мають можливість складатися по лінії поперечного перегину і вздовж лінії поперечного перегину, а лопаті крильчатки можуть висуватися вперед і в радіальному напрямку від осі з розворотом на необхідний кут і складатися назад і до осі обертання.
ОПИС ВИНАХОДИ
Винахід відноситься до електротехніки і може застосовуватися в інших областях, наприклад вітроенергетиці.
Відома лопастная крильчатка вітроенергетичного пристрою ВЕУ-8 і ВЕУ-16 [1], прийнята за прототип.
Недоліком цієї лопатевої крильчатки вітроенергетичного пристрою є низька ККД і висока зона робочих швидкостей вітрів.
Завдання, на вирішення якої спрямовано заявляється винахід, полягає в підвищенні ККД і досягненні низької зони робочих швидкостей вітрів.
 |

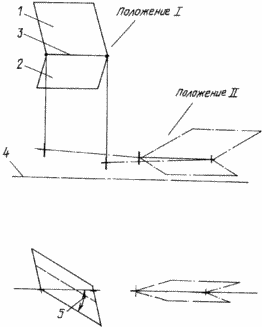

При цьому технічний результат, що полягає в підвищенні ККД і зниженні зони робочих швидкостей вітрів, досягається тим, що вінтообразующая частина лопаті лопатевої крильчатки виконана з поперечним перегином, а опора верхньої та нижньої вінтообразующіх частин лопаті розташована на лінії поперечного перегину, при цьому верхня і нижня вінтообразующіе частини лопаті лопатевої крильчатки мають можливість розвертатися і складатися по лінії поперечного перегину і вздовж лінії поперечного перегину, а лопаті крильчатки вітроенергетичного пристрої мають можливість висуватися вперед і радіальному напрямку від осі з розворотом на необхідний кут і засуватися назад і до осі обертання. На кресленні показана лопать крильчатки вітроенергетичного пристрою, що складається з вінтообразующіх поверхонь 1 і 2 з лінією перегину 3 і віссю 4 обертання крильчатки з кутом 5 повороту лопаті крильчатки. Запропоноване розгорнуте положення I і присунуте згорнуте положення II. Працює лопастная крильчатка вітроенергетичного пристрою наступним чином: при вітрах в зоні робочих швидкостей встановлюється висунуте розгорнуте положення I, кут нахилу вінтообразующіх поверхонь 1 і 2 та лінії перегину 3 забезпечує найвищу ККД, обертаючи лопатеву крильчатку; при вітрах в зоні неробочих швидкостей встановлюється присунуте згорнуте положення II, при якому лопатева крильчатка крутного моменту не створює і знаходиться в загальмованому стані. |
ДЖЕРЕЛА ІНФОРМАЦІЇ
1. а) Лопата для ВЕУ-8 і ВЕУ-16, ВАТ Московський Машинобудівний Завод "ВПЕРЕД",
б) ВЕУ-10. Вітроенергетична установка ВАТ "СК ЗСК", Краснодарський край, м ГАЛЬКЕВИЧ,
в) Радуга-008, Вітроенергетична установка, Машинобудівне конструкторське бюро "Веселка", м Дубна Московської області.
ФОРМУЛА ВИНАХОДУ
1. Лопатева крильчатка вітроенергетичного пристрою, що складається з вінтообразующей частини і кріплення, що відрізняється тим, що вінтообразующая частина лопаті лопатевої крильчатки вітроенергетичного пристрою виконана з поперечним перегином, а опора верхньої та нижньої вінтообразующіх частин лопаті лопатевої крильчатки вітроенергетичного пристрою розташована на лінії поперечного перегину.
2. Лопатева крильчатка вітроенергетичного пристрою по п.1, що відрізняється тим, що верхня і нижня вінтообразующіе частини лопаті лопатевої крильчатки вітроенергетичного пристрої мають можливість складатися по лінії поперечного перегину і вздовж лінії поперечного перегину лопатевої крильчатки.
3. Лопатева крильчатка вітроенергетичного пристрою по п.1, що відрізняється тим, що лопаті лопатевої крильчатки вітроенергетичного пристрої мають можливість висунення вперед і в радіальному напрямку з розворотом на необхідний кут і складання назад і до осі обертання.
