ВИНАХІД
Патент Російської Федерації RU2219369

ПЕРЕТВОРЮВАЧ ЕНЕРГІЇ ПОТОКУ ПОВІТРЯ

Ім'я винахідника: Темников Олексій Віталійович; Новолодская Юлія Віталіївна
Ім'я патентовласника: Темников Олексій Віталійович; Новолодская Юлія Віталіївна
Адреса для листування: 671200, Бурятія, Кабанский р-н, с. Кабанськ, вул. Стадіонна, 19, В.І.Темнікову
Дата початку дії патенту: 2000.12.25

Винахід відноситься до вітроенергетики, а саме до пристроїв, що перетворює енергію потоку повітря в обертальний рух, що передається на електрогенератор. Технічний результат, що полягає в підвищенні ККД і потужності перетворювача, забезпечується за рахунок того, що перетворювач енергії потоку повітря, що містить диски великого діаметру, лопаті, центральну вісь, підшипники і опори, відповідно до винаходу додатково містить великі рухомі шестерні, малу центральну нерухому шестерню, зірчасті шестерні і ланцюгову передачу, а диски, на яких на кінцевих осях розташовані лопаті, жорстко укріплені на центральній осі.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики, а саме до пристроїв, що перетворює енергію потоку повітря в обертальний рух, що передається на електрогенератор.

Відомий перетворювач енергії потоку повітря (вітроенергетична установка), що містить диски великого діаметру, лопаті (пропелери), центральну вісь (вал), підшипники і опори (див., Наприклад, RU 2107836 С1, кл. F 03 D 5/00, 27.03. 1998 фіг.1), за сукупністю суттєвих ознак прийнятий за найближчий аналог винаходу (прототип).

Недоліками перетворювача енергії є низький ККД і мала потужність установки через низький ККД перетворення пропелерами енергії вітру.

Технічний результат, що полягає в підвищенні ККД і потужності перетворювача, забезпечується за рахунок того, що перетворювач енергії потоку повітря, що містить диски великого діаметру, лопаті, центральну вісь, підшипники і опори, відповідно до винаходу додатково містить великі рухомі шестерні, малу центральну нерухому шестерню, зірчасті шестерні і ланцюгову передачу, а диски, на яких на кінцевих осях розташовані лопаті, жорстко укріплені на центральній осі.

На кінцевих осях лопатей, з зовнішньої сторони дисків, жорстко укріплені зірчасті шестерні, пов'язані за допомогою ланцюгової передачі з зірчастими шестернями, розташованими на великих рухливих шестернях.

Великі рухливі шестерні входять в зачеплення з малою центральною нерухомою шестернею.

Великі рухливі шестерні при обертанні дисків оббігає малу центральну нерухому шестерню половиною своєї окружності і за допомогою зірчастих шестерень і ланцюгової передачі автоматично мають лопаті під деяким оптимальним кутом атаки до набігаючого потоку повітря.

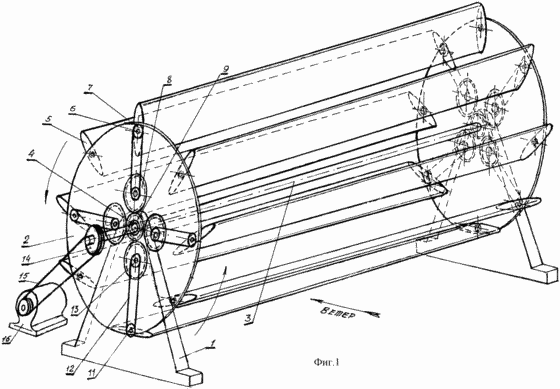

Фиг.1 представлений перетворювач енергії потоку повітря, загальний вигляд

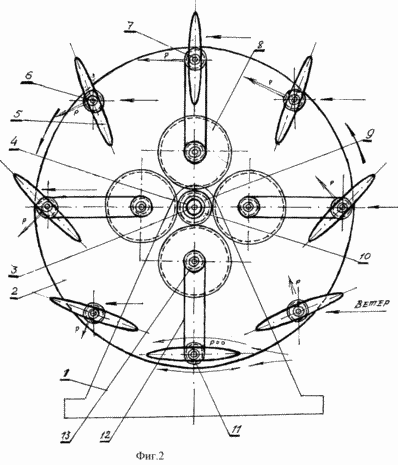

Фиг.2 - перетворювач енергії потоку, фронтальний вид

Перетворювач енергії потоку повітря містить диски 2 великого діаметра, жорстко укріплені на центральній рухомий осі 3. Між дисками 2 розташовані лопаті 5, що мають кінцеві осі 6, що обертаються в підшипниках 7, розташованих в отворах в дисках 2. На кінцевих осях 6 жорстко укріплені зірчасті шестерні 11, розташовані з зовнішньої сторони дисків 2. із зовнішнього боку дисків 2 рухомо укріплені великі шестерні 8, які входять в зачеплення з малою центральною нерухомою шестернею 9, жорстко пов'язаної з втулкою 10. Центральна вісь 3 обертається в підшипниках 4, розташованих у втулках 10, знаходяться у верхній частині опор 1. Цих опор 1 всього дві. На великих рухливих шестернях 8 жорстко закріплені зірчасті шестерні 13, за допомогою ланцюгової передачі 12 взаємозалежні з зірчастими шестернями 11 на кінцевих осях 6 лопатей 5. Великі рухливі шестерні 8 мають діаметр вдвічі більший, ніж мала центральна нерухома шестерня 9, і при обертанні дисків 2 оббігає цю малу нерухому шестерню 9 половиною своєї окружності, і за допомогою ланцюгової передачі 11-12-13 передають обертання лопатей 5, автоматично розташовуючи їх в кожен момент обертання під певним, оптимальним кутом атаки до набігаючого потоку повітря. Лопаті 5 прямі, тому потік, що набігає повітря впливає на них по всій площині однаково.

На кінцях центральної рухомий осі 3 з зовнішньої сторони опор 1 жорстко закріплені шківи 14, які за допомогою кліноремней 15 передають обертальний рух центральної осі 3 на шків генератора електричного струму 16.

Перетворювач енергії потоку повітря працює наступним чином.

Потік повітря набігає фронтально на лопаті 5 праворуч або ліворуч. Нижня частина лопаті 5 розташовується паралельно потоку повітря і обтекается зверху і знизу без опору. Інші лопаті 5 розташовуються під деяким кутом атаки до потоку повітря і чим вище розташовані лопаті 5 на дисках 2, тим більший кут атаки вони мають щодо потоку повітря, верхня лопать 5 має кут атаки 90 ^o, тобто перпендикулярно до потоку повітря. Це досягається тим, що великі рухомі шестерні 8, жорстко пов'язані з лопатями 5 через ланцюгову передачу 11-12-13, огибаючи при обертанні диска 2 малу центральну нерухому шестерню 9, автоматично мають лопаті 5 під деяким оптимальним кутом атаки щодо потоку повітря. Шестерні 8 роблять повний оборот навколо малої шестерні 9 половиною своєї окружності.

Поворот лопатей 5 за допомогою кінематичного зв'язку 8-9-11-12-13 призводить до обертання центральної рухомий осі 3, яка за допомогою шківів 14 і кліноремней 15 передає обертальний рух на шків електрогенератора 16, де отриману електроенергію передають споживачам.

ФОРМУЛА ВИНАХОДУ

1. Перетворювач енергії потоку повітря, що містить диски великого діаметру, лопаті, центральну вісь, підшипники і опори, що відрізняється тим, що додатково містить великі рухомі шестерні, малу центральну нерухому шестерню, зірчасті шестерні і ланцюгову передачу, а диски, на яких на кінцевих осях розташовані лопаті, жорстко укріплені на центральній осі.

2. Перетворювач по п.1, що відрізняється тим, що на кінцевих осях лопатей, з зовнішньої сторони дисків, жорстко укріплені зірчасті шестерні, пов'язані за допомогою ланцюгової передачі з зірчастими шестернями, розташованими на великих рухливих шестернях.

3. Перетворювач по п.1, що відрізняється тим, що великі рухомі шестерні входять в зачеплення з малою центральною нерухомою шестернею.

4. Перетворювач по п.1, що відрізняється тим, що великі рухомі шестерні при обертанні дисків оббігає малу центральну нерухому шестерню половиною своєї окружності і за допомогою зірчастих шестерень і ланцюгової передачі автоматично мають лопаті під деяким оптимальним кутом атаки до набігаючого потоку повітря.

Версія для друку
Дата публікації 02.02.2007гг
