ВИНАХІД
Патент Російської Федерації RU2211950
безредукторного вітроагрегатів
Ім'я винахідника: Кірсанов Олександр Вікторович; Кірсанов Денис Олександрович
Ім'я патентовласника: Кірсанов Олександр Вікторович; Кірсанов Денис Олександрович
Адреса для листування: 432072, г.Ульяновск, пр-т Ульяновський, 18, кв.364, Е.В. Жданову
Дата початку дії патенту: 2001.11.06
Винахід відноситься до вітроенергетики і може бути використано в автомобіле-, літако-, яхто-, вертольотобудування і інших галузях техніки. Технічний результат, що полягає в посиленні вітрових потоків за рахунок наявності назад-поворотної системи повітряного потоку вітру і забезпеченні можливості роботи агрегату при малій швидкості вітру, досягається за рахунок того, що безредукторний вітроагрегат, що містить магнітоелектричний генератор з ротором і круговим статором і опору для кріплення ветроагрегата , відповідно до винаходу містить формувач потоку з чотирьох однакових обичайок, що мають поглиблення на лицьовій стороні кожної обичайки, звужується з нахилом до центру, і утворюють замкнутий контур по периметру сполучених бічних сторін, в лівому верхньому і правому нижньому кутах обичайки змонтовані канали зворотного повернення повітряного потоку, вигнуті лопаті, на осьової прямій частині яких закріплені котушки збудження, статор містить не менше восьми дифузорів, не менше шістнадцяти магнітних пластин, генератор встановлений вертикально, виконаний складовим, перший ступінь - всередині пов'язаних між собою чотирьох обичайок, друга верхня ступінь - в порожнині між дахом ветроагрегата і верхньої задньої поверхнею обичайок, третя - в порожнині між опорою і нижньої задньою поверхнею обичайок, вітроагрегат має шістнадцять клапанів зі стулками і камерами, на кожній лицьовій стороні обичайок по два однаково розташованих клапана, перший - в нижньому лівому кутку навпроти отвору каналу зворотного повернення повітряного потоку, другий - у верхньому правому куті каналу, і є чотири клапана в порожнині між дахом ветроагрегата і верхньої задньої поверхнею обичайок, плавно пов'язані з внутрішньою порожниною верхніх каналів зворотного повернення потоку, між опорою і нижньої задньою поверхнею обичайок виконані чотири клапани, пов'язані з внутрішньою порожниною нижніх каналів зворотного повернення потоку.
ОПИС ВИНАХОДИ
Винахід відноситься до енергетики і може знайти застосування в побуті в обігріві та висвітленні квартир, автомобілебудуванні, літакобудуванні, яхтобудування, транспорті, вертольотобудування і інших галузях техніки.
Найбільш близьким з аналогів рівня техніки до заявляється винаходу - прототипом може бути прийнято винахід "Безредукторний вітроагрегат, що містить магнітоелектричний генератор з ротором і круговим статором і опору для кріплення ветроагрегата" (SU 861715, кл. F 03 D 1/00, заявка 2762834/25 -06 від 07.05.79 р авторів Копилова І.П., Лядової Т.В., заявник Московський ордена Леніна енергетичний інститут, опубліковане 07.09.81 р в Бюлетені 33).
Недоліком даного винаходу є необхідність великого вітру, не менше 5 м / сек, щоб безредукторний вітроагрегат заробив, а й його менші експлуатаційні можливості в порівнянні з тим, що заявляється винаходом.
Технічний результат винаходу - можливість роботи агрегату при малій швидкості вітру V = 1 м / сек, за рахунок збирання зустрічних потоків в одну точку в пучок в обичайках, і можливість посилити вітрові потоки шляхом наявності в безредукторному вітроагрегатів назад-поворотної системи повітряного потоку вітру. Можливою завдяки тому, що в порівнянні з винаходом, прийнятим за прототип "безредукторного вітроагрегатом", що містить магнітоелектричний генератор з ротором і круговим статором і опору для кріплення ветроагрегата, що заявляється безредукторний вітроагрегат містить формувач потоку, виконаний у вигляді чотирьох однакових обичайок, що мають на лицьовій стороні кожної обичайки поглиблення, звужується з нахилом до центру, і утворюють замкнутий контур по периметру сполучених між собою бічних сторін. При цьому в лівому верхньому і правому нижньому кутах на лицьовій стороні кожної обичайки змонтовані однаково розташовані канали зворотного повернення повітряного потоку, причому на валу згаданого ротора виконані вигнуті лопаті, принаймні не менш шести, на осьової прямій частині яких закріплені котушки збудження, а згаданий кругової статор містить, принаймні не менше восьми дифузорів, не менше шістнадцяти магнітних пластин, закріплених за дві в кожному дифузорі, при цьому згаданий магнітоелектричний генератор встановлений вертикально і виконаний складовим з окремих, послідовно встановлених ступенів, принаймні не менше трьох, які включають ступені ротора і полегшують їх щаблі статора, причому перша - середня ступінь магнітоелектричного генератора розташована всередині згаданих, пов'язаних між собою чотирьох обичайок, друга верхня ступінь розташована в порожнині між дахом ветроагрегата і верхньої задньої поверхнею обичайок, а третя нижня щабель розташована в порожнині між опорою і нижньої задньою поверхнею обичайок, вітроагрегат має, щонайменше шістнадцять клапанів, що містять стулки і камери, при цьому на кожній лицьовій стороні всіх чотирьох обичайок виконані по два однаково розташованих клапана, один з яких розташований в нижньому лівому куті лицьового боку обичайок, навпаки отвори згаданого каналу зворотного повернення повітряного потоку, змонтованого у верхньому лівому куті лицьового боку обичайок, а другий клапан розташований у верхньому правому куті, навпаки отвори каналу зворотного повернення повітряного потоку, змонтованого в нижньому правому куті лицьового боку обичайок, при цьому в порожнині між дахом ветроагрегата і верхньої задньою поверхнею обичайок виконані чотири клапани, плавно сполучених з внутрішньою порожниною верхніх каналів зворотного повернення повітряного потоку, а в порожнині між опорою і нижньої задньою поверхнею обичайок виконані чотири клапани, плавно сполучених з внутрішньою порожниною нижніх каналів зворотного повітряного потоку.

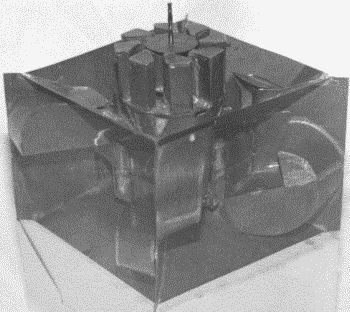

На кресленнях зображені:
 |
 |
|||||||
 |
 |
 |
||||||
 |
 |
|||||||
| ||||||||
Відомості, що підтверджують можливість здійснення винаходу

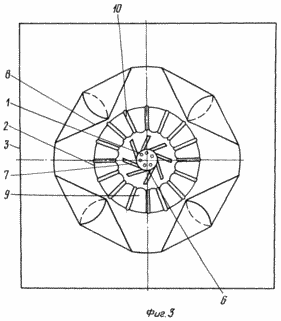

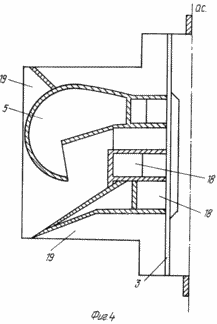

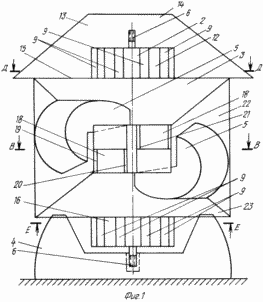

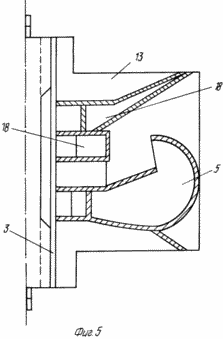

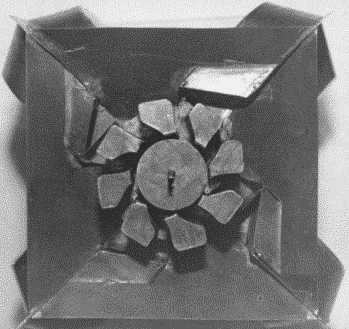

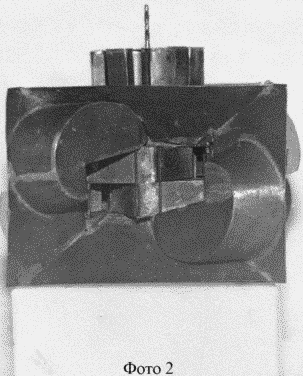

Безредукторний вітроагрегат містить вертикально встановлений електромагнітний генератор з ротором 1 (фіг.2, 3, 6) і круговим статором 2 (фіг.1, 2, 3, 6, 7), і формувач потоку, виконаний у вигляді чотирьох однакових сполучених між собою обичайок 3 (фіг.1-6), що мають на лицьовій стороні поглиблення, звужується з нахилом до центру і виконаних з можливістю концентрації повітряного потоку, який потрапив на передню лицьову сторону обичайок 3 (фіг. 1-6) в пучок. При цьому обичайки 3 (фіг.1-6) утворюють замкнутий контур по периметру, пов'язаних між собою бічних сторін. Обичайки 3 (фіг.1-6) закріплені знизу на опорі 4 (фіг.1). У лівому верхньому і правому нижньому кутах на лицьовій стороні кожної обичайки 3 (фіг.1), що має поглиблення з нахилом до центру, змонтовані однаково розташовані канали 5 (фіг.1, 4, 5) зворотного повернення повітряного потоку. Ротор 1 (фіг.1, 3, 6) складається з вала 6 (фіг. 1, 2, 3, 6, 7), на якому в залежності від розмірів діаметра закріплено від шести до енної кількості вигнутих під кутом лопатей 7 (фіг. 2, 3, 6). При цьому на осьової прямій частині кожної лопаті 7 (фиг.2, 3, 6) закріплена котушка збудження 8 (фіг.2, 3, 6). А кожна вигнута частина лопаті 7 (фиг.2, 3, 6) виконана до осьової частини лопаті 7 (фиг.2, 3, 6) під кутом. Круговий статор 2 (фіг.1, 2, 3, 6, 7) містить принаймні не менше восьми дифузорів 9 (фіг.1, 2, 3, 6, 7), розташованих по колу і службовців для проходження повітряних потоків. Причому, чим більше розміри кругового статора 2 (фіг. 1, 2, 3, 6, 7,) тим більша кількість дифузорів 9 (фіг. 1, 2, 3, 6, 7) містить принаймні не менше шістнадцяти магнітних пластин 10 (фіг.2, 3, 6), закріплених за дві в кожному дифузорі 9 (фіг.1, 2, 3, 6, 7). Магнітоелектричний генератор виконаний складовим з окремих, послідовно встановлених ступенів, принаймні не менше трьох, які включають ступенів 11 (фіг.7) ротора 1 (фіг.2, 3, 6) і полегшують їх щаблі статора 2 (фіг.2, 3, 6, 7), з можливістю складання ступенів магнітоелектричного генератора у вертикальній площині, щонайменше від трьох до енної кількості. Сходинки магнітоелектричного генератора виконані з можливістю встановлюватися у вертикальній площині, як у вигляді окремих самостійних ступенів, так і у вигляді закріплених між собою за допомогою шпонок (на кресленні не показані). Збільшення або зменшення кількості ступенів 11 (фіг.7) в магнітоелектричні генератори відповідно збільшує або зменшує швидкість обертів ротора 1 (фіг.2, 3, 6), його електрорушійну силу і змінює потужність магнітоелектричного генератора. При трехступенчатом магнітоелектричні генератори перша - середня ступінь 11 (фіг. 7) розташована всередині чотирьох сполучених між собою обичайок 3 (фіг. 1), що мають поглиблення нахилом до центру, на одну з яких, в залежності від напрямку вітру, потрапляє повітряний потік. Друга - верхня ступінь 12 (фіг.1, 7) розташована в порожнині 13 (фіг.1) між дахом 14 (фіг. 1) ветроагрегата і верхньої задньої поверхнею 15 (фіг.1, 2) обичайок 3 (фіг. 1, 2 ). Третя - нижня щабель 15 (фіг.1, 7) розташована в порожнині 17 між опорою 4 (фіг.1) і нижньої задньою поверхнею 17 (Фіг.6) обичайок 3 (фіг.6). Вітроагрегат має щонайменше шістнадцять клапанів, що містять стулки 18 (фіг.1-6) клапанів і камери 19 (фіг.1-6).
Для збирання вітру в пучок на кожній лицьовій передній стороні всіх чотирьох обичайок 3 (фіг.1-6) середньої ступені 11 (фіг.1) виконано по два однаково розташованих клапана. Один клапан 20 (фіг.1) розташований в нижньому лівому куті лицьового передньої сторони обичайок 3 (фіг.1), навпаки отвори каналу 5 (фіг. 1) зворотного повернення повітряного потоку, змонтованого у верхньому лівому куті лицьового передньої сторони обичайок 3 (фіг .1), а другий клапан 21 (фіг. 1) розташований у верхньому правому куті лицьового передньої сторони обичайок 3 (фіг.3), навпаки отвори каналу 5 (фіг.1) зворотного повітряного потоку, змонтованого в нижньому правому куті лицьового передньої сторони обичайок 3 (фіг.1).

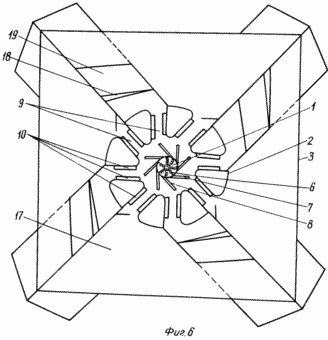

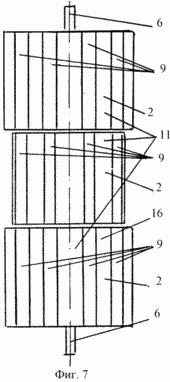

У порожнині 13 (фіг.1) другий верхнього ступеня 12 (фіг.1) магнітоелектричного генератора між дахом 14 (фіг.1) ветроагрегата і верхньої задньої поверхнею 15 (фіг.2) обичайок 13 (фіг.2) виконані чотири клапани 22 ( фіг. 2), плавно сполучених з внутрішньою порожниною верхніх каналів 5 (фіг.1) зворотного повернення повітряного потоку. У порожнині третього ступеня 16 (фіг.1, 7) магнітоелектричного генератора, між опорою 4 (фіг.1) і нижньої задньою поверхнею 17 (Фіг.6) обичайок 3 (фіг.1-6) виконано чотири клапана 23 (фіг. 6 ), плавно сполучених з внутрішньою порожниною нижніх каналів 5 (фіг.1) зворотного повернення повітряного потоку вітру.
Вітроагрегат виконаний таким чином, щоб повітряний потік вітру в кожному ступені повертався в початкове положення і тим самим збільшував коефіцієнт корисної дії безредукторного ветроагрегата при малому вітрі. Вітроагрегат працює наступним чином.
Повітряний потік, в залежності від напрямку вітру, потрапляє на одну з чотирьох обичайок 3, тисне на стулки 18 клапанів 20, 21 в першій середній ступені 11 магнітоелектричного генератора і потрапляє в середні клапана камери 19, збираючись в пучок, де знаходяться дифузори 9 статора 2 першого ступеня 11 магнітоелектричного генератора. Потім зібраний в пучок повітряний потік потрапляє на лопаті 6 ротора 1 першої середньої ступені 11 і призводить її в обертання. При цьому стулки клапанів 20, 21 першого ступеня 11 магнітоелектричного генератора відкриті і відкриті канали 5 зворотного повітряного потоку першого ступеня 11. Решта стулки 18 камери 19 і канали 5 зворотного повернення повітряного потоку першої середньої ступені 11 закриті. Повітряний потік, натиснувши на ротор 1 першого ступеня 11 магнітоелектричного генератора потрапляє в дифузори 9 статора 2 нижньому ступені 16 і верхньої 12 і потім потрапляє на лопаті 6 ротора 1 нижньої 16 і верхньої 12 ступенів магнітоелектричного генератора і приводить в обертання ротор 1 нижньої верхньої 12 ступенів . Одночасно повітряний потік, відкриваючи праву верхню стулку 18 і ліву нижню стулку 18 першого ступеня 11, через камери 19 відповідно потрапляє на нижні і верхні канали 5 зворотного повітряного потоку і підсилює тиск на лопаті 6 ротора 1, збільшуючи число обертів і дозволяє здійснювати роботу ветроагрегата при швидкості вітру V = 1 м / сек, за рахунок того, що потоки зустрічного вітру збираються в пучок в обичайках 3 і назад-поворотній системі каналів 5 зворотного повернення повітряного потоку повертаються в початкове напрямок. Збільшуючи розміри і число ступенів магнітоелектричного генератора, вітроагрегат дозволяє досягти бажаної потужності. При обертанні ротора 6, котушки збудження 8 на лопаті 7 взаємодіють з магнітними пластинами 10 статора 2 виробляють струм і це дає безредукторний вітродвигун, тобто магнітоелектричний генератор з ротором 1 і статором.
ФОРМУЛА ВИНАХОДУ
Безредукторний вітроагрегат, що містить магнітоелектричний генератор з ротором і круговим статором і опору для кріплення ветроагрегата, що відрізняється тим, що вітроагрегат містить формувач потоку, виконаний у вигляді чотирьох однакових обичайок, що мають на лицьовій стороні кожної обичайки поглиблення, звужується з нахилом до центру, і утворюють замкнене контур по периметру сполучених між собою бічних сторін, при цьому в лівому верхньому і правому нижньому кутах на лицьовій стороні кожної обичайки змонтовані однаково розташовані канали зворотного повернення повітряного потоку, причому на валу згаданого ротора виконані вигнуті лопаті принаймні не менше шести, на осьової прямій частини яких закріплені котушки збудження, а згаданий кругової статор містить принаймні не менше восьми дифузорів, не менше шістнадцяти магнітних пластин, закріплених за дві в кожному дифузорі, при цьому згаданий магнітоелектричний генератор встановлений вертикально і виконаний складовим з окремих, послідовно встановлених ступенів, по принаймні не менше трьох, які включають щаблі ротора і полегшують їх щаблі статора, причому перша - середня ступінь магнітоелектричного генератора розташована всередині згаданих сполучених між собою чотирьох обичайок, друга верхня ступінь розташована в порожнині між дахом ветроагрегата і верхньої задньої поверхнею обичайок, третя - нижня щабель розташована в порожнині між опорою і нижньої задньою поверхнею обичайок, вітроагрегат має, щонайменше, шістнадцять клапанів, що містять стулки і камери, при цьому на кожній лицьовій стороні всіх чотирьох обичайок виконані по два однаково розташованих клапана, один з яких розташований в нижньому лівому кутку лицьового боку обичайок, навпаки отвори згаданого каналу зворотного повернення повітряного потоку, змонтованого у верхньому лівому куті лицьового боку обичайок, а другий клапан розташований у верхньому правому куті, навпаки отвори каналу зворотного повернення повітряного потоку, змонтованого в нижньому правому куті лицьового боку обичайок, при цьому в порожнині другий верхнього ступеня магнітоелектричного генератора між дахом ветроагрегата і верхньої задньої поверхнею обичайок виконані чотири клапани, плавно пов'язані з внутрішньою порожниною верхніх каналів зворотного повернення повітряного потоку, а в порожнині третього ступеня магнітоелектричного генератора між опорою і нижньої задньою поверхнею обичайок виконані чотири клапани, плавно пов'язані з внутрішньою порожниною нижніх каналів зворотного повернення повітряного потоку.
Версія для друку
Дата публікації 02.02.2007гг
