ВИНАХІД
Патент Російської Федерації RU2184268

Вітроенергетичні установки МОРСЬКОГО БАЗУВАННЯ

Ім'я винахідника: Шпаков Григорій Тарасович; Шпаков Валерій Григорович; Шпаков Євген Григорович
Ім'я патентовласника: Шпаков Григорій Тарасович; Шпаков Валерій Григорович; Шпаков Євген Григорович
Адреса для листування: 236000, Калінінград, вул. Кірова, 25/27, кв.11, Г.Т.Шпакову
Дата початку дії патенту: 2000.11.23

Винахід відноситься до вітроенергетики, а саме до пристроїв для перетворення енергії вітру в електричну енергію в умовах відкритого моря. Технічний результат, що полягає в підвищенні енергетичної потужності установки, досягається за рахунок того, що в вітроенергетичної установки морського базування, що містить заякоренних плавучий засіб і встановлене на його палубі ветроколесо з похилою віссю приводу електрогенератора, відповідно до винаходу, в отворі палуби, в центрі заякоренних плавучого засобу , на карданної підвісці шарнірно закріплений противагу, жорстко з'єднаний з вертикальною віссю обертання вітроколеса у вигляді ротора Дарині, кінематично пов'язаного допомогою зубчастої передачі з оборотної електромашин постійного струму з можливістю електроживлення в режимі роботи електродвигуна від автономного джерела, наприклад хвильової бортовий електростанції.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики, а саме до пристроїв для перетворення енергії вітру в електричну енергію в умовах відкритого моря.

Відома плавуча ветроустановка, що містить вітроколесо, пов'язане з трансмісією, генератор, опору на круглому поплавці, карданний підвіс, противага і косою горизонтальний шарнір (див. SU 1281741 А1, кл. F 03 D 9/00, 07.01.1987).

Дана ветроустановка характеризується великою металоємністю і низькою надійністю.

Відома вітроустановка, що містить розташовану в водоймі плавучу опору, встановлений на ній ветроколесо з вертикальною віссю обертання і похилими порожніми лопатями і якір, а й трубу-противага і ротор Савоніуса (див. SU 1224439, кл. F 03 D 9/00, 15.04. 1986).

Дана ветроустановка характеризується відсутністю можливості забезпечення процесу аерації води в водоймі та низької енергетичної потужності установки.

Відома вітроенергетична установка морського базування, яка містить заякоренних плавучий засіб і встановлене на його палубі ветроколесо з похилою віссю приводу електрогенератора, за сукупністю суттєвих ознак винаходу прийнята за найближчий аналог (прототип) (див. КОРОБКОВ В.А. Перетворення енергії океану. - Л .: Суднобудування, 1986, с.90-91, 104, рис. 4.3г.).

Недоліком такої установки є низька енергетична потужність.

Технічний результат, що полягає в підвищенні енергетичної потужності установки, досягається за рахунок того, що в вітроенергетичної установки морського базування, що містить заякоренних плавучий засіб і встановлене на його палубі ветроколесо з похилою віссю приводу електрогенератора, відповідно до винаходу, в отворі палуби, в центрі заякоренних плавучого засобу , на карданної підвісці шарнірно закріплений противагу, жорстко з'єднаний з вертикальною віссю обертання вітроколеса у вигляді ротора Дарині, кінематично пов'язаного допомогою зубчастої передачі з оборотної електромашин постійного струму з можливістю електроживлення в режимі роботи електродвигуна від автономного джерела, наприклад хвильової бортовий електростанції.

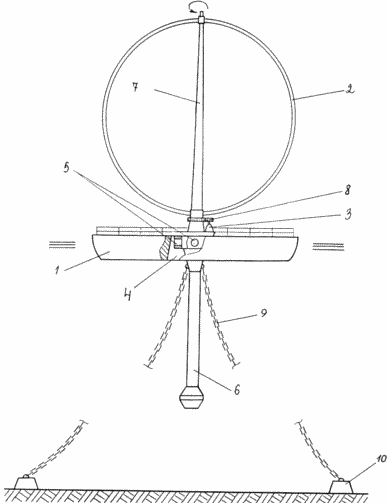

На кресленні зображена вітроенергетична установка, загальний вигляд.

Вітроенергетична установка містить заякоренних плавучий засіб 1 і встановлене на його палубі ветроколесо 2 з похилою віссю приводу електрогенератора 3 оборотної електромашини, отвір 4 палуби, розташоване в центрі заякоренних плавучого засобу 1, карданну підвіску 5, на якій шарнірно закріплений противагу 6, жорстко з'єднаний з вертикальною віссю 7 обертання вітроколеса 2, виконаного у вигляді ротора Дарині і кінематично пов'язаного допомогою зубчастої передачі 8 з оборотної електромашин 3 постійного струму з можливістю електроживлення в режимі роботи електродвигуна від автономного джерела, наприклад хвильової бортовий електростанції, якірні ланцюги 9 і якоря 10. Доцільно використовувати двокорпусні або круглі в плані плавучі засоби, довжина або діаметр яких повинні бути менше 1/2 довжини домінуючою хвилі, а в якості автономного джерела електроживлення оборотної електромашини 3 постійного струму в режимі електродвигуна використовувати відому хвильову електростанцію з вільно підвішеними до плавучому засобу 1 модулями гідравлічних турбін, кінематично зв'язаних за допомогою карданних валів електрогенераторів 3, встановленими на плавучому засобі 1.

Вітроенергетичні установки працює наступним чином

Заякоренних плавучий засіб 1, гойдаючись на хвилях, призводить в роботу бортову хвильову електростанцію, електрично пов'язану з оборотної електромашин 3 постійного струму в режимі електромотора, кінематично пов'язану допомогою зубчастої передачі 8 з ветроколесом 2. При досягненні ветроколесом 2 заданої частоти обертання оборотна Електромашина 3, що працює в режимі електродвигуна, автоматично відключається і переводиться в режим роботи електрогенератора 3, що віддає електроенергію в зовнішню мережу, до якої і підключається бортова хвильова електростанція. Електроенергія може бути використана в безперервних технологічних процесах на борту плавучого засобу 1 або передана по електрокабелю на берег.

ФОРМУЛА ВИНАХОДУ

Вітроенергетична установка морського базування, яка містить заякоренних плавучий засіб і встановлене на його палубі ветроколесо з похилою віссю приводу електрогенератора, що відрізняється тим, що в отворі палуби, в центрі заякоренних плавучого засобу на карданної підвісці шарнірно закріплений противагу, жорстко з'єднаний з вертикальною віссю обертання вітроколеса у вигляді ротора Дарині, кінематично пов'язаного допомогою зубчастої передачі з оборотної електромашин постійного струму з можливістю електроживлення в режимі роботи електродвигуна від автономного джерела, наприклад хвильової бортовий електростанції.
