ВИНАХІД
Патент Російської Федерації RU2247861

Ветродвігатель для вітряків

Ім'я винахідника: Гроховский Рудольф Львович
Ім'я патентовласника: Гроховский Рудольф Львович
Адреса для листування: 238450, Калінінградська обл., М Мамоново, вул. Портова, 22, Р.Л. Гроховська
Дата початку дії патенту: 2003.12.18

Винахід відноситься до області вітроенергетики. Технічний результат полягає в створенні вітродвигуна, здатного в великих масштабах перетворювати в механічну роботу енергію вітрових потоків і приводити в рух будь-які види водяних насосів, компресорів та генераторів. Вітродвигун містить статор і ротор з парусоподобнимі площинами, розташованими по всьому колу ротора, причому ротор виконаний у вигляді перевернутої на 180 ° кільцевої рейкової колії, а статор - у вигляді горизонтально встановленої під ротором кільцевої площадки, на якій розміщений безперервний ряд електрогенераторів, на валу яких розташовані колісні пари, на які спирається ротор рейкової колією.

ОПИС ВИНАХОДИ

Заявляється винахід відноситься до вітроенергетики і є пристроєм для використання енергії вітрових потоків атмосферного повітря як у виробничих так і в побутових потребах.

Аналогом (прототипом) є вітродвигун, що містить статор і ротор з парусоподобнимі площинами, розташованими по всьому колу ротора (див. RU, 2125182 С1, кл. F 03 D 5/04, 20.01.1999, 2 с.).

Недоліками цього пристрою є обмежена потужність, гучність в експлуатації і незручність в обслуговуванні.

Метою винаходу є створення вітродвигуна, здатного в великих масштабах перетворювати в механічну роботу енергію вітрових потоків атмосферного повітря та за рахунок цього приводити в рух будь-які види водяних насосів, повітряних компресорів і генераторів електричного струму різноманітних конструкцій.

Сутністю винаходу є те, що ротор вітродвигуна виконаний у вигляді горизонтально розташованого кільця, виготовленого з жорстких матеріалів і несе на своїй поверхні один або кілька рядів парусообразних площин, кожна з яких в потрібний момент має можливість повертатися навколо своєї осі на будь-який, необхідний для руху ротора кут.

На доданих кресленнях зображений один з конструктивних варіантів ротора вітродвигуна, корпус якого виконаний у вигляді кільцевої многометровой рейкової колії, перевернутої на 180 ° і встановленої над кільцевої обмотки майданчиком на обертові опори, виконані у вигляді замкнутого кільцевого ряду колісних пар.

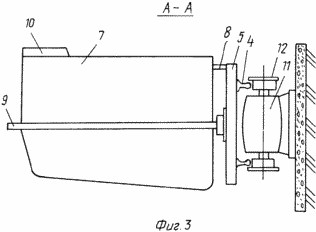

	На фіг.1 зображений загальний вид збоку вітродвигуна. На фіг.2 зображено вигляд зверху вітродвигуна. На фіг.3 зображений розріз по А-А на Фіг.2. Вітродвигун складається з ротора 1 і статора 2, причому ротор 1 виконаний у вигляді перевернутої на 180 ° многометровой кільцевої рейкової колії 3, що має дві рейки 4, скріплених між собою безперервну низку шпал 5. На шпалах 5 розташовуються встановлені на шарнірах 6 парусоподобние площині 7, які фіксуються в робочому положенні упорами 8. Парусоподобние площині 7 обладнані щогловими штоками 9 і флюгерне ​​елементами 10.

Статор 2 виконаний у вигляді горизонтально встановленої під ротором 1 кільцевої площадки, на якій розміщений безперервний ряд електричних генераторів 11. На валу електричних генераторів 11 розташовані колісні пари 12. На ці колісні пари 12 спирається ротор 1 своєю перевернутої рейкової колією 3.

РОБОТА Ветродвігатель для вітряків ЗДІЙСНЮЄТЬСЯ наступним чином

Під впливом набігаючого вітрового потоку все парусоподобние площині 7 за допомогою флюгерне ​​елементів 10 розгортаються на своїх шарнірах 6 в потрібному для обертання ротора 1 напрямку. На фіг.2 видно, як кожна з ряду парусоподобних площин 7, розташованих в правому секторі кола ротора 1, зафіксувалася в робочому положенні за допомогою упору 8. У лівому секторі кола ротора 1 видно, як флюгерні елементи 10 розгорнули парусоподобние площині 7 в положення самого низького аеродинамічного опору рухається назустріч вітровому потоку.

З таким розташуванням парусоподобних площин 7 ротор вітродвигуна, спираючись рейками 4 на колісні пари, починає обертатися за годинниковою стрілкою.

Працюючий ротор 1 вітродвигуна передає своє обертальний рух за допомогою рейкової колії 3 через колісні пари 12 на осі електричних генераторів 11, послідовно розташованих на кільцевій поверхні статора 2.

Наприклад, парусоподобние площині 7 можуть здійснювати розворот і фіксацію в робоче положення не тільки за допомогою вітру і упорів 8, але і за допомогою елементарних автоматичних систем, давно застосовуються на багатьох існуючих конструкціях вітрових пристроїв.

Винахід передбачає цілий ряд варіантів компонування механізмів і пристроїв на поверхні ротора і статора заявляється тут пристрої вітродвигуна. Ці варіанти не вимагають ескізного підтвердження на додаткових фігурах додається креслення.

Істотні ознаки винаходу дозволяють, наприклад, перетворити вітродвигун в єдиний кільцевий вітроелектрогенератор високої потужності з горизонтально розташованим статором і ротором многометрового діаметра.

Повороти парусоподобних площин вітродвигуна можуть і здійснювати елементарні автоматичні системи управління.

ФОРМУЛА ВИНАХОДУ

1. вітрових турбін, що містить статор і ротор з парусоподобнимі площинами, розташованими по всьому колу ротора, що відрізняється тим, що ротор виконаний у вигляді перевернутої на 180 ° кільцевої рейкової колії.

2. Ветродвігатель по п.1, що відрізняється тим, що статор виконаний у вигляді горизонтально встановленої під ротором кільцевої площадки, на якій розміщений безперервний ряд електричних генераторів, на валу яких розташовані колісні пари, на які спирається ротор рейкової колією.

Версія для друку
Дата публікації 31.01.2007гг
