ВИНАХІД
Патент Російської Федерації RU2242636
ПОВОРОТНО-стабілізуючих пристроїв ДЛЯ Ветродвігатель
Ім'я винахідника: Колесніков Є.Ю. (RU); Колесніков Ю.В.
Ім'я патентовласника: Марійський державний технічний університет
Адреса для листування: 424024, г.Йошкар-Ола, пл. Леніна, 3, МарГТУ, відділ інтелектуальної власності
Дата початку дії патенту: 2003.04.16
Винахід відноситься до області вітроенергетики, а саме до пристрою поворотної системи вітродвигунів. Технічний результат полягає в створенні пристрою, що дозволяє монтувати та експлуатувати в наземних умовах потужні вітродвигуни великих розмірів з рівномірно розподіленим масою конструкції, що встановлюються на платформі. Поворотно-стабілізуючий пристрій містить кругові шляху, центральну опору і несучу платформу з колесами по кінцях. Кругові колії розташовані концентрично і рівномірно по всій площі, знизу платформи закріплені рівномірно розташовані опорні ролики, точки кріплення яких проектуються на рейки, при цьому опорні ролики зовнішніх рядів мають зачепи-фіксатори, пристрій додатково забезпечено многокілевим стабілізатором, встановленим на самостійній платформі з можливістю переміщатися по кругових шляхах і прикріпленим до платформи жорсткої зчіпкою.
ОПИС ВИНАХОДИ
Винахід відноситься до області вітроенергетики, а саме до пристрою поворотної системи вітродвигунів.
Відомо поворотно-стабілізуючий пристрій для вітродвигуна, що містить кругові шляху, центральну опору, яка несе платформу з колесами по кінцях (див., Наприклад, SU, 1523710 А1, кл. F 03 D 5/02, 23.11.1989, фіг.1, 2 ), за сукупністю суттєвих ознак прийняте за найближчий аналог (прототип) винаходу.
До недоліків прототипу відноситься недостатня надійність експлуатації пристрою і громіздкість конструкції.
Технічний результат, що полягає в створенні пристрою, що дозволяє монтувати та експлуатувати в наземних умовах потужні вітродвигуни великих розмірів з рівномірно розподіленим масою конструкції, що встановлюються на платформі, забезпечується за рахунок того, що в поворотно-стабилизирующем пристрої для вітродвигуна, що містить кругові шляху, центральну опору, несучу платформу з колесами по кінцях, відповідно до винаходу, кругові колії розташовані концентрично і рівномірно по всій площі, знизу платформи закріплені рівномірно розташовані опорні ролики, точки кріплення яких проектуються на рейки, при цьому опорні ролики зовнішніх рядів мають зачепи-фіксатори, пристрій додатково забезпечено многокілевим стабілізатором, встановленим на самостійній платформі з можливістю переміщатися по кругових шляхах і прикріпленим до платформи жорсткої зчіпкою. Кругові шляху виконані "урівень" з поверхнею грунту. Опорні ролики розташовані знизу платформи з інтервалом 7-15 м. Многокілевой стабілізатор розташований в кінці і збоку поворотної платформи і працює в невозмущенном потоці повітря, в стороні від робочої зони прапори. Кут між поздовжньою віссю платформи і напрямком вітру становить 20-45 °. Капот-обтічник з навітряного боку має напрямні потоку повітря у вигляді косих гребенів.
 |
|
 | |
 |

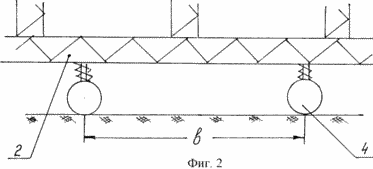

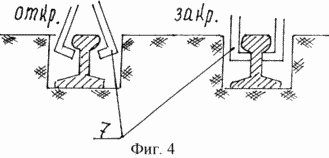

На фіг.1 зображено поворотно-стабілізуючий пристрій для вітродвигуна (загальний вигляд); на фіг.2 - елемент форменого конструкції платформи з опорними роликами; на Фіг.3 - опорний ролик, який має два ступені свободи; на фіг.4 - зачіп-фіксатор. |
Поворотно-стабілізуючий пристрій для вітродвигуна складається з системи наземних концентричних рейкових шляхів 1, поворотної платформи вітродвигуна 2, вкритої капотом-обтічником 3, опорних роликів 4, многокілевого стабілізатора 5, жорсткої зчіпки 6, зачепів-фіксаторів 7, напрямних гребенів 8.
Принцип дії пристрою. При безвітрі система знаходиться в довільному положенні. При появі вітру стабілізатор 5 обкатується на своїх роликах по рейках 1, захоплюючи за собою хвостову частину платформи 2 за рахунок зчіпки 6 і обидва стають "за вітром". Таким чином поворотна платформа 2 встановлюється головним кінцем до вітру, утворюючи кут "
"Між поздовжньою віссю платформи 2 і напрямом вітру, рівний 20-45 °. При цьому направляючі гребені 8 утримують вітрової потік від зісковзування в бік (в" обхід установки "), а капот-обтічник 3 піднімає його вгору, в зону роботи лопатей, забезпечуючи найкращі умови прапори.
Для зміни кута установки платформи 2 до вітру досить повернути стабілізатор 5 навколо своєї осі на розрахунковий кут, при цьому стабілізатор 5, прагнучи знову встати за вітром, зміщує платформу 2 на заданий кут. При досягненні силою вітру деякого граничного значення на роликах спрацьовують зачепи-фіксатори 7, перешкоджаючи зриву платформи 2 з рейкових шляхів 1.
ФОРМУЛА ВИНАХОДУ
1. Поворотно-стабілізуючий пристрій для вітродвигуна (далі - поворотний пристрій), що містить кругові шляху, центральну опору, яка несе платформу з колесами по кінцях, що відрізняється тим, що кругові колії розташовані концентрично і рівномірно по всій площі, знизу платформи закріплені рівномірно розташовані опорні ролики, точки кріплення яких проектуються на рейки, при цьому опорні ролики зовнішніх рядів мають зачепи-фіксатори, пристрій додатково забезпечено многокілевим стабілізатором, встановленим на самостійній платформі з можливістю переміщатися по кругових шляхах і прикріпленим до платформи жорсткої зчіпкою.
2. Поворотний пристрій по п.1, що відрізняється тим, що кругові шляху виконані "урівень" з поверхнею грунту.
3. Поворотний пристрій по п.1, що відрізняється тим, що опорні ролики розташовані знизу платформи з інтервалом 7-15 м.
4. Поворотний пристрій по п.1, що відрізняється тим, що многокілевой стабілізатор розташований в кінці і збоку поворотної платформи і працює в невозмущенном потоці повітря в стороні від робочої зони прапори.
5. Поворотний пристрій по п.1, що відрізняється тим, що кут між поздовжньою віссю платформи і напрямком вітру становить 20-45 °.
6. Поворотний пристрій по п.1, що відрізняється тим, що капот-обтічник з навітряного боку має напрямні потоку повітря у вигляді косих гребенів.
Версія для друку
Дата публікації 31.01.2007гг
