ВИНАХІД
Патент Російської Федерації RU2237822

Ветродвігатель для вітряків

Ім'я винахідника: Селезньов Микола Васильович
Ім'я патентовласника: Селезньов Микола Васильович
Адреса для листування: 123317, Москва, 1-й Червоногвардійський пр-д, 20, кв.43, Н.В. Селезньову
Дата початку дії патенту: 2003.02.20

Винахід відноситься до вітроенергетики і може бути використано при будівництві електростанцій. Технічний результат полягає в підвищенні ефективності роботи вітродвигуна. Вітродвигун містить вертикальний вал з прикріпленими до нього плоскими лопатями. Вал через зубчасте колесо і редуктор механічно пов'язаний з електрогенератором. Навколо лопатей між верхньою і нижньою плитами встановлені ветронаправляющіе стіни, одні кінці яких розташовані у колі, яка описує лопаті, а інші їх кінці відведені до периферії. Протилежні кінці сусідніх стін розміщені по одній прямій лінії, що проходить через вертикальний вал.

ОПИС ВИНАХОДИ

Винахід відноситься до вітроенергетики і може бути використано для будівництва вітроелектростанцій.

Відомі різні вітроагрегати з плоскими лопатями. Найбільш досконалий з них вітродвигун, що містить вертикальний вал з поворотними лопатями, який знизу пов'язаний з електрогенератором / патент РФ №2029885, 1995 г. - прототип /.

Основним недоліком цього двигуна є те, що його лопаті сприймають на себе силу вітру, що діє тільки в межах їх габаритів, що не дозволяє розвивати велику потужність електрогенератора.

Завдання винаходу - підвищення ефективності роботи вітродвигуна. Це завдання вирішується тим, що навколо лопатей між верхньою і нижньою плитами встановлені ветронаправляющіе стіни, одні кінці яких розташовані у колі, яка описує лопаті, а інші їх кінці відведені до периферії, причому протилежні кінці сусідніх стін розміщені по одній прямій лінії, що проходить через вертикальний вал .

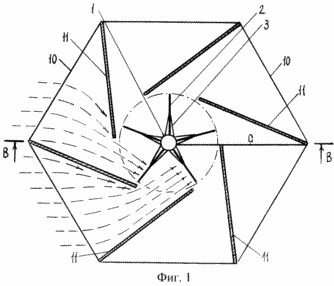

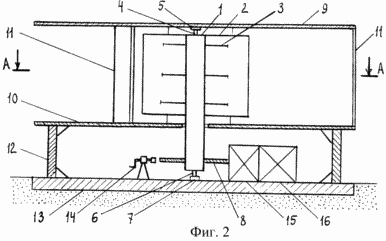

Вітродвигун схематично зображено на фіг.1 - розріз А-А і фіг.2 - розріз В-В.

Вітродвигун містить вертикальний вал 1 і прикріплені до нього плоскі лопаті 2, додатково пов'язані з валом 1 подкосами 3. Вал є трубою, до якої зверху прикріплений стрижень 4, заведений в підшипник 5, а знизу прикріплені стрижень 6, що спирається на підп'ятник 7, і зубчасте колесо 8. Над лопатями 2 і під ними розташовані верхня і нижня плити 9 і 10. До верхньої плиті 9 прикріплений підшипник 6, а нижня плита 10 має отвір для пропуску через нього вала 1.

Навколо лопатей 2 між верхньою і нижньою плитами 9 і 10 встановлені ветронаправляющіе стіни 11. Одні кінці цих стін розташовані у колі, яка описує лопаті 2, на мінімальних відстанях від неї / 10-15 см /, необхідних для вільного обертання лопатей 2. Інші кінці стін 11 відведені до периферії. При цьому протилежні кінці сусідніх стін 11 розміщені по одній прямій лінії С, що проходить через вал 1.

Нижня плита 10 закріплена на будівлі 12, що має фундаментну плиту 13, на якій встановлені подпятник 7, гвинтовий гальмо 14, редуктор 15 і електрогенератор 16.

Вертикальний вал 1 механічно пов'язаний через зубчасте колесо 6 і редуктор 15 з електрогенератором 16.

У будівлі 12 розташовані приміщення для електроакумуляторів, контрольно-вимірювальних приладів і запасних деталей, які на фіг.2 не показані, так як їх компонування не має принципового значення.

Вітродвигун працює наступним чином. При напрямку вітру, наприклад, зліва направо, як показано на фіг.1 штриховими лініями, повітряний потік входить в звужуються канали, утворені стінами 11, і тисне на лопаті 2, розташовані з одного боку вала 1, не потрапляючи на лопаті 2, розташовані з іншого боку вала 1, завдяки тому, що протилежні кінці сусідніх стін 11 розміщені по одній прямій лінії, що проходить через вал 1. При інших напрямках вітру повітряний потік входить в канали між іншими стінами 11 і діє аналогічним чином.

В результаті вал 1 разом з прикріпленими до нього лопатями 2 отримує обертальний рух, яке через зубчасте колесо 8 і редуктор 15, що збільшує швидкість обертання, передається електрогенератори 16.

Повітряний потік, проходячи в звужуються каналах між стінами 11, ущільнюється і збільшує свою швидкість руху, що збільшує силу тиску на лопаті 2 і відповідно потужність електрогенератора 16.

При необхідності припинення обертання валу 1 гальмо 14 притискається до зубчастому колесу 8.

Енергія, що виробляється електрогенератором 16, передається її споживачам і частково електроакумуляторів, які використовуються в періоди затишшя.

Даний вітродвигун значно ефективніше прототипу, так як в ньому енергія вітру використовується з вертикальної площі входу його в канал, утворений стінами 11, яка в кілька разів більша за площу лопаті 2. Чим довше стіни 11, тим більше вітру захоплюється ними і тим більше енергії виробляється електрогенератором 16.

ФОРМУЛА ВИНАХОДУ

Вітродвигун, що містить вертикальний вал з прикріпленими до нього плоскими лопатями, механічно пов'язаний через зубчасте колесо і редуктор з електрогенератором, що відрізняється тим, що навколо лопатей між верхньою і нижньою плитами встановлені ветронаправляющіе стіни, одні кінці яких розташовані у колі, яка описує лопаті, а інші їх кінці відведені до периферії, причому протилежні кінці сусідніх стін розміщені по одній прямій лінії, що проходить через вертикальний вал.

Версія для друку
Дата публікації 31.01.2007гг
