Патент Російської Федерації RU2231685

Ветродвігатель для вітряків

Ім'я винахідника: Колесніков Є.Ю. (RU); Колесніков Ю.В.
Ім'я патентовласника: Марійський державний технічний університет
Адреса для листування: 424024, г.Йошкар-Ола, пл. Леніна, 3, МарГТУ, відділ інтелектуальної власності
Дата початку дії патенту: 2002.10.15

Винахід відноситься до пристрою, перетворюючого енергію вітру в механічну енергію обертання валу з подальшим перетворенням її в електричну енергію. Технічний результат, що полягає в створенні пристрою, здатного розвивати велику потужність в приземному шарі вітру, забезпечується за рахунок того, що в вітродвигунів, що містить напівтверді лопаті з поворотними пружинами, закріплені на нескінченному ланцюгу, натягнутому на барабани, відповідно до винаходу, барабани розташовані в горизонтальній площині , при цьому складаються напівтверді лопаті, утримувані в робочому положенні гнучкими стяжками, встановлені на візках, зачеплених за нескінченний ланцюг з можливістю пересування по несе рельсу, гнучкі стяжки, в свою чергу, закріплені за проміжні візки, і зачеплені за нескінченний ланцюг з можливістю пересування по несе рельсу, при цьому напівтверді лопаті для холостого ходу складаються і утримуються в складеному стані фігурної опорою, все пристрій орієнтується під кутом = 20-45º до напрямку вітру, а для зупинки вітродвигуна - під кутом = 90º до вітру.

ОПИС ВИНАХОДИ

Пропонований винахід відноситься до пристрою, перетворюючого енергію вітру в механічну енергію обертання валу з подальшим перетворенням її в електричну енергію.

Найближчим аналогом (прототипом) є технічне рішення, описане в заявці №97113109, кл. МКІ F 03 D 5/02, автор Баталов С.С. Відомий вітродвигун включає напівтверді вітрила, підвішені на осях, закріплених своїми кінцями на двох паралельних нескінченних гнучких елементах (тросах, ланцюгах), натягнутих на колеса, що містить упори обмеження повороту.

Метою пропонованого винаходу є створення пристрою, здатного розвивати велику потужність в приземному шарі вітру.

Поставлена ​​мета досягається тим, що вітродвигун включає напівтверді лопаті з поворотними пружинами, закріплені на нескінченному ланцюгу, натягнутому на барабани, які розташовані в горизонтальній площині, при цьому складаються напівтверді лопаті, утримувані в робочому положенні гнучкими стяжками, встановлені на візках, зачеплених за нескінченний ланцюг з можливістю пересування по несе рельсу, при цьому напівтверді лопаті для холостого ходу складаються і утримуються в складеному стані фігурної опорою. Всі пристрій орієнтується під кутом = 20 ÷ 45º до напрямку вітру, а для зупинки вітродвигуна - під кутом = 90º до вітру.

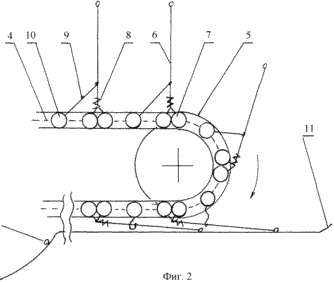

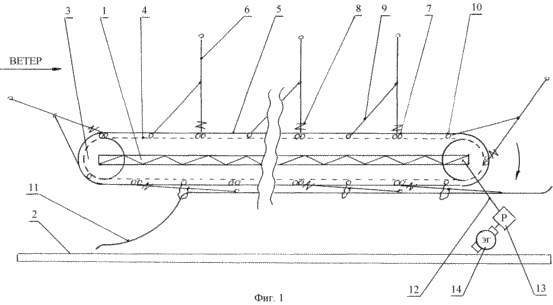

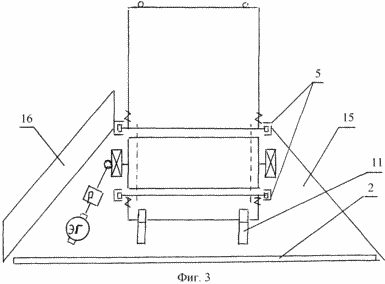

На фіг. 1-4 зображений загальний вид вітродвигуна, що складається з рами 1, встановленої на поворотній платформі 2, барабанів 3, закріплених на рамі, нескінченному ланцюгу 4, несучих рейок 5, (фіг. 1, 2), що складаються напівтвердих лопатей (вітрил) 6, встановлених на візках 7, зачеплених за ланцюг 4, зворотних пружин 8, гнучких стяжок 9, проміжних візків кріплення стяжок 10, і зачеплених за ланцюг 4, фігурної опори складених лопатей 11, (фіг. 1, 2, 3) вала відбору потужності 12, підвищує обороти редуктора 13, електрогенератора 14, капота-обтічника 15 (фіг. 3, 4), який закриває від вітру нижню частину пристрою до "землі" і має на поверхні, з навітряного боку, направляючі повітряного потоку, гребені 16.

Робота пристрою. Під тиском вітру лопать 6, встановлена ​​на візку 7, котиться по рейці 5, захоплюючи за собою прикріплену ланцюг 4 і обертаючи барабани 3. Лопата від перекидання утримується стяжкою 9, зачепленою за проміжну візок 10 і і котиться по рейці 5. Дійшовши до кінця рами 1, візок 7 по барабану 3 опускається вниз, а лопать, що утримується стяжкою, відхиляється назад, стискаючи зворотну пружину 8. При подальшому русі вниз верхній край лопаті роликом спирається на фігурну опору 11, лопать складається, стяжки розслабляються і вільно провисають. У такому положенні вони залишаються до кінця прямолінійного ділянки фігурної опори. Досягнувши початку рами, візок з підставою лопаті піднімається по барабану вгору, а верхній край лопаті під дією пружини опускається вниз, "обкативая" по "віддаляє" ділянці фігурної опори, поступово розправляючи стяжки до натягу і прагнучи зайняти на барабані вертикальне ( "радіальне") становище. Однак лопать утримується набряклими стяжками, тому в "робочий" стан вона піднімається плавно, поступово підхоплюючи вітром. При цьому вітрової натиск всіх лопатей "робочої" гілки ланцюга підсумовується в загальне зусилля вітродвигуна, передаючи крутний момент з барабана 3 через вал відбору потужності 12 на споживачі енергії. З урахуванням того, що пристрій тихохідне, рух з вала передається на підвищувальний обертів редуктор 13, а з нього - на електрогенератор 14. Ці агрегати і розташовуються на поворотній платформі 2, під капотом-обтічником 15 (фіг. 3).

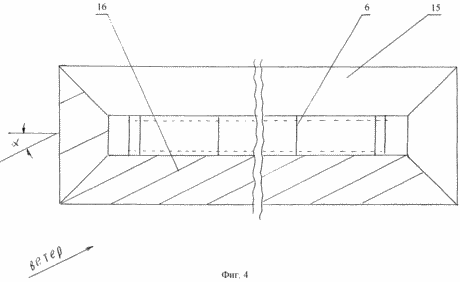

Обтічник, закриваючи нижню частину пристрою, плавно направляє повітряний потік догори, в зону роботи лопатей, використовуючи гребені 16. Для того, щоб лопаті не створювали один одному "вітрової" тіні, все пристрій орієнтується під кутом = 20 ÷ 45º до напрямку вітру (фіг. 4). При цьому в безпечному, неробочому положенні пристрій встановлюється під кутом = 90º до вітру.

Незважаючи на низький ККД вітроустановок, з огляду на безкоштовність і енергетичний потенціал вітру, створюється проста, економічно вигідна установка, потужність якої визначається розмірами лопатей і довжиною ланцюга.

ФОРМУЛА ВИНАХОДУ

1. вітрових турбін, що включає напівтверді лопаті з поворотними пружинами, закріплені на нескінченному ланцюгу, натягнутому на барабани, що відрізняється тим, що барабани розташовані в горизонтальній площині, при цьому складаються напівтверді лопаті, утримувані в робочому положенні гнучкими стяжками, встановлені на візках, зачеплених за нескінченну ланцюг з можливістю пересування по несе рельсу, гнучкі стяжки, в свою чергу, закріплені за проміжні візки, і зачеплені за нескінченний ланцюг з можливістю пересування по несе рельсу.

2. Ветродвігатель по п.1, що відрізняється тим, що напівтверді лопаті для холостого ходу складаються і утримуються в складеному стані фігурної опорою.

3. вітрових по п.1, що відрізняється тим, що для виключення "вітрової тіні" лопатей все пристрій орієнтується під кутом = 20 ÷ 45º до напрямку вітру, а для зупинки вітродвигуна - під кутом = 90º до вітру.

Версія для друку
Дата публікації 31.01.2007гг
