Патент Російської Федерації RU2285146

ПРИСТРІЙ ЕНЕРГЕТИЧНОГО ЗАБЕЗПЕЧЕННЯ

ПРИСТРІЙ ЕНЕРГЕТИЧНОГО ЗАБЕЗПЕЧЕННЯ

Ім'я винахідника: Милосердов Віктор Петрович (RU); Лебедєв Вадим Володимирович (RU)
Ім'я патентовласника: Тамбовський військовий авіаційний інженерний інститут (RU)
Адреса для листування: 392006, г.Тамбов-6, ТВАІІ, науково-дослідний відділ
Дата початку дії патенту: 2004.08.24

Винахід відноситься до конструкції пристроїв, призначених для виробництва електричної енергії з використанням енергії вітрового потоку. У пристрої енергетичного забезпечення, що складається з наземної платформи, поворотного вітроколеса з лопатями, об'єднаними зовнішнім кільцевим ободом, взаємодіє з одним і більше генераторами електричної енергії, на кільцевому ободі вітроколеса між чергуються лопатями у напрямку обертання вітроколеса встановлено профільовані закручені площині, які консоллю з мінімальним кутом атаки min пристиковані до консолі попередньої лопаті вітроколеса, а консоллю з максимальним кутом атаки max пристиковані до консолі подальшої лопаті вітроколеса. Винахід дозволяє підвищити ефективність застосування пристрою енергетичного забезпечення в наземних умовах, знизити питому вартість пристрою і вироблюваної електроенергії, а й сприяє поліпшенню екологічної обстановки.

ОПИС ВИНАХОДИ

Винахід відноситься до електротехніки, а саме до конструкції пристроїв для формування електричної енергії, які використовують енергію вітрового потоку.

Відома енергетична ветроустановка, що містить дифузор і вітроколесо, лопаті якого закріплені на центральній втулці осі обертання, систему передачі крутного моменту і генератор (див. Кн. «Вітроенергетика» під ред. D. де Рензо: пров. З англ. Під ред. Я. І.Шефтера. - М .: Вища школа, 1982 р с.134).

Недоліком такої конструкції є наявність значних згинальних моментів в лопатях вітроколеса, що обмежує діаметр вітроколеса, а отже, і потужність установки. Питома вартість лопатей подібних установок висока. При цьому відбір крутного моменту з центральної втулки осі вітроколеса знижує ефективність вітроустановки в цілому.

і в таких установках виникають періодичні зриви потоку при обтіканні лопатей, що призводить до появи коливальних процесів резонансного характеру низькочастотних діапазонів. Вплив подібних процесів на навколишнє середовище негативно відбивається як на механізми і будови, так і на живі організми (див. Книгу І.Г.Хорбенко «Звук, ультразвук, інфразвук». Изд. 2-е, перераб. І доп. - М. : Знання, 1986 р, - с.178-180).

Відома і конструкція пристрою з беськонсольниє кріпленням лопатей, в якого лопати вітроколеса, встановленого в дифузорі, кріпляться і на осі обертання, і по периферії лопатей в порожнині дифузора. При цьому периферійні частини лопатей з'єднані обіддям, взаємодіючими з одним і більше генераторами електроенергії (див. Патент Російської Федерації №2136957, МКІ 7 F 03 D 1/00, 7/00 по заявці №97121672 / 06 від 09.12.97 р, опубл . 10.09.99 р, бюл. №25, автори Калашников С.П., Малишкін В.М. - Вітроенергетичне пристрій з бесконсольні кріпленням лопатей і спосіб регулювання частоти обертання вітроколеса).

Така конструкція установки і можливість використання декількох електрогенераторів сприяє підвищенню ефективності її застосування. При цьому, хоча в такій установці і знижується рівень динамічних коливальних процесів за рахунок підвищення жорсткості периферійних ділянок лопатей кільцевими обіддям, зривні процеси при обтіканні лопатей вітровим потоком мають місце, а турбулентні освіти за ветроколесом генерують в просторі низькочастотні коливання.

Технічним результатом запропонованого винаходу є підвищення ефективності застосування пристрою енергетичного забезпечення в наземних умовах, зниження питомої вартості пристрою і вироблюваної електроенергії, а й поліпшення екологічної обстановки.

Суть винаходу полягає в тому, що в пристрої енергетичного забезпечення, що складається з наземної платформи, поворотного вітроколеса з лопатями, об'єднаними зовнішнім кільцевим ободом, взаємодіє з одним і більше генераторами електричної енергії, на кільцевому ободі вітроколеса між чергуються лопатями у напрямку обертання вітроколеса встановлено профільовані закручені площині, які консоллю з мінімальним кутом атаки min пристиковані до консолі попередньої лопаті вітроколеса, а консоллю з максимальним кутом атаки max пристиковані до консолі подальшої лопаті вітроколеса.

ПРИСТРІЙ ЕНЕРГЕТИЧНОГО ЗАБЕЗПЕЧЕННЯ

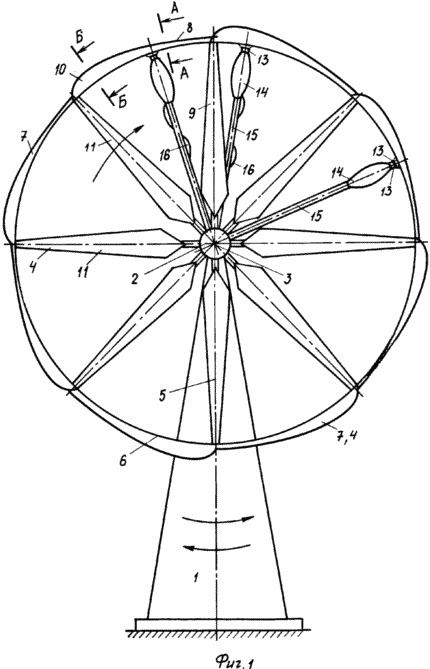

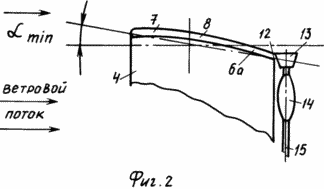

Запропоноване технічне рішення ілюструється графічно, де на фіг.1 показаний вид установки спереду, з боку набігаючого вітрового потоку, а на фіг.2 - вид по А-А фіг.1, на фіг.3 - вид по Б-Б фіг.1 .

Установка енергетичного забезпечення містить поворотну платформу 1 (фіг.1, 2, 3) для орієнтації установки в напрямку вітрового потоку. На платформі 1 за допомогою керованої муфти-втулки 2 і осі 3 закріплено осьовий ветроколесо 4 з лопатями 5. По периферії лопаті 5 об'єднані зовнішнім кільцевим ободом 6. Між чергуються лопатями 5 у напрямку обертання вітроколеса 4 встановлені профільовані закручені площині 7. Закрутка площин 7 виконана з урахуванням напрямку обертання вітроколеса 4. При цьому консоллю з мінімальним кутом атаки min 8 площину 7 пристикована до попередньої 9 лопаті вітроколеса 4, а консоллю з максимальним кутом атаки max 10 площину 7 пристикована до подальшої 11 лопаті вітроколеса 4.

На зовнішньому кільцевому ободі 6, з заднього боку 6а (фіг.2, 3), є відоме тил кільце 12, що взаємодіє з провідними колесами 13 одного і більше генераторів 14, встановлених на пілонах 15. Пілони 15 розміщені на керованої муфти-втулці 2 поворотною платформи 1. Генератори 14 пов'язані з наземними споживачами електроенергії, що виробляється кабелями 16.

Установка працює в такий спосіб.

Поворотною платформою 1 ветроколесо 4 установки орієнтується назустріч вітровому потоку. Керована муфта-втулка 2 включає вільний хід вітроколеса 4. Вітровий потік, набігаючи на лопаті 5 і профільовані закручені площині 7 з боку консолі з мінімальним кутом атаки min 8 в сторону консолі з максимальним кутом атаки max 10, генерує відцентрові масові сили, які посилюють крутний момент вітроколеса 4 в цілому.

Обертається вітроколесо 4 своїм веденим кільцем 12 взаємодіє з провідними колесами 13 одного і більше генераторів 14, які виробляють електроенергію, передану по кабелях 16 до електролінії споживача.

Кільцевій обід 6 підвищує динамічні властивості вітроколеса 4, знижуючи рівень коливань лопатей 5.

Взаємодія повітряних мас, що проходять через осьовий ветроколесо 4 і через профільовані закручені площині 7, сприяє зменшенню вихрових і сривних утворень за ветроколесом 4, а отже, зменшує шумові явища.

Запропонована установка енергетичного забезпечення дозволяє підвищити навантажувальну здатність і одиничну потужність установки, а отже, збільшується ефективність застосування такої конструкції, знижує питому собівартість пристрою і вироблюваної електроенергії, сприяє поліпшенню екологічної обстановки.

ФОРМУЛА ВИНАХОДУ

Пристрій енергетичного забезпечення, що складається з наземної платформи, поворотного вітроколеса з лопатями, об'єднаними зовнішнім кільцевим ободом, взаємодіє з одним і більше генераторами електричної енергії, що відрізняється тим, що на кільцевому ободі вітроколеса, між чергуються лопатями у напрямку обертання вітроколеса, встановлені профільовані закручені площині, які консоллю з мінімальним кутом атаки min пристиковані до консолі попередньої лопаті вітроколеса, а консоллю з максимальним кутом атаки max пристиковані до консолі подальшої лопаті вітроколеса.
