ВИНАХІД
Патент Російської Федерації RU2206837

СОНЯЧНИЙ МОДУЛЬ з концентраторами (ВАРІАНТИ)

Ім'я винахідника: Стребков Д.С .; Безруких П.П .; Тверьяновіч Е.В.
Ім'я патентовласника: Стребков Дмитро Семенович; Безруких Павло Павлович; Тверьяновіч Едуард Володимирович
Адреса для листування: 109456, Москва, 1-й Вишняківська пр-д, 2, ВІЕСХ, ОНТИ і патентування, О.В.Голубевой
Дата початку дії патенту: 2001.01.19

Винахід відноситься до геліоенергетики, зокрема до сонячних енергетичних модулів з концентратором, в якому сонячне випромінювання збирається Параболоциліндричні фокліном, виконаним з двох параболоціліндров. Згідно винаходу в сонячному модулі, що містить лінійно-фокусує Параболоциліндричні дзеркальний відбивач і приймач у вигляді смуги, встановлений паралельно фокальній площині відбивача, дзеркальний відбивач виконаний у вигляді однієї гілки Параболоциліндричні відбивача з апертурним кутом менше 48 ^o і забезпечений другим напівциліндричним дзеркальним відбивачем, краю гілок якого збігаються з фокальній віссю і гілкою основного Параболоциліндричні дзеркального відбивача, оптична вісь другого дзеркального відбивача паралельна фокальній осі основного відбивача і розташована на середині відстані між фокальній віссю і гілкою основного дзеркального відбивача, а між віссю і гілкою другого дзеркального відбивача встановлений паралельно фокальній осі третій дзеркальний напівциліндричний відбивач, краї якого збігаються з віссю і гілкою другого дзеркального відбивача. Винахід має забезпечити збільшення коефіцієнта концентрації, підвищення ефективності використання сонячної енергії та зниження вартості одержуваної електроенергії і теплоти.

ОПИС ВИНАХОДИ

Винахід відноситься до геліоенергетики, зокрема до сонячних енергетичних модулів з концентратором, в якому сонячне випромінювання збирається Параболоциліндричні фокліном, виконаним з двох параболоціліндров, і відбивається на приймач випромінювання, встановлений на нижньому підставі фокліна (патент США 3923381 від 02.12.1975, кл. 350 / 293, 126/271, 350/294).

Недоліком відомого модуля є низька концентрація, пов'язана з його апертурним кутом співвідношенням K _геом = 1 / sin , при = 250 °, К _геом = 2,36. Іншим недоліком є ​​низька ефективність використання сонячної енергії через нерівномірне висвітлення приймача концентрованим випромінюванням.

Відомий сонячний фотоелектричний модуль з концентратором сонячної енергії, що містить скоммутірованние і встановлені між двома листами скла двосторонні сонячні елементи у вигляді смуг, перпендикулярних основи модуля, з тильного боку яких симетрично щодо середини сонячних елементів встановлено два напівциліндричних концентратора, сумарна площа апаратури яких в два рази більше площі сонячних елементів. При установці модуля під кутом до горизонту, рівним по широті місцевості і полярної орієнтації осі концентраторів південь-північ, фотоелектричний модуль працює цілий рік без стеження за сонцем з теоретичним коефіцієнтом концентрації К = 2. Фактично коефіцієнт концентрації з урахуванням косинусного втрат і втрат на відбиття становить 1,56 (I. Edmond. Solar Energy Materials. 1990, 21, p. 173-190).

Недоліком відомого фотоелектричного модуля є низький коефіцієнт концентрації і висока вартість модуля, практично рівна вартості фотоелектричного модуля без концентратора. Іншим недоліком є ​​неможливість використання модуля при іншій, крім полярної, системи орієнтації на Сонце, наприклад в фотоелектричних фасадах будівель і при орієнтації схід-захід.

Ще одним недоліком відомого пристрою є неможливість використання його в фасадах будівель для отримання теплоти і освітлення будівель природним сонячним випромінюванням.

Завданням винаходу є збільшення коефіцієнта концентрації, підвищення ефективності використання сонячної енергії та зниження вартості одержуваної електроенергії і теплоти, а й створення ефективних геліотехнічних пристроїв, вбудованих в фасади і дахи будинків для забезпечення їх електроенергією, теплом, гарячою водою, енергією для приготування їжі і природним сонячним освітленням.

В результаті використання пропонованого сонячного модуля з концентратором збільшується коефіцієнт концентрації, з'являється можливість використання сонячного модуля для енергопостачання і освітлення будівель і створення енергетичних установок.

Вищевказаний технічний результат досягається тим, що в сонячному модулі з концентратором, що містить основний лінійно-фокусує Параболоциліндричні дзеркальний відбивач і приймач у вигляді смуги, встановлений паралельно фокальній осі основного відбивача, основний дзеркальний відбивач виконаний у вигляді однієї гілки Параболоциліндричні відбивача з апертурним кутом менше 48 ^o і забезпечений другим напівциліндричним дзеркальним відбивачем, краю гілок якого збігаються з фокальній віссю і гілкою основного Параболоциліндричні дзеркального відбивача, оптична вісь другого дзеркального відбивача паралельна фокальній осі основного відбивача і розташована на середині відстані між фокальній віссю і гілкою основного дзеркального відбивача, а між оптичною віссю і гілкою другого дзеркального відбивача встановлений паралельно фокальній осі третій дзеркальний напівциліндричний відбивач, краї якого збігаються з оптичною віссю і гілкою другого дзеркального відбивача, а смуга приймача з двостороннім поверхнею встановлена ​​між віссю і гілкою третього дзеркального відбивача, причому третій дзеркальний відбивач забезпечений пристроєм повороту навколо своєї осі .

Для збільшення ефективності сонячного модуля з концентратором в сонячному модулі з концентратором третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

Для збільшення ефективності сонячного модуля з концентратором краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

Для збільшення ефективності в сонячному модулі з концентратором третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

Для збільшення ефективності в сонячному модулі з концентратором осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

Для збільшення тривалості роботи сонячного модуля з концентратором третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.

В іншому варіанті в сонячному модулі з концентратором, що містить основний лінійно-фокусує циліндричний дзеркальний відбивач і приймач випромінювання, встановлений паралельно фокальній осі основного відбивача, основний відбивач виконаний з двох різновеликих частин, причому більша частина відбивача виконана у вигляді однієї гілки Параболоциліндричні відбивача, а менша частина у вигляді кругового циліндричного відбивача з віссю, що збігається з фокальній віссю Параболоциліндричні відбивача, основний дзеркальний відбивач забезпечений другим і третім додатковими відбивачами, осі яких паралельні фокальній осі, вісь другого додаткового відбивача розташована на середині площині, що з'єднує фокальную вісь основного відбивача і лінію перетину країв основного і другого додаткового відбивачів, а краю гілок третього додаткового відбивача збігаються з віссю і гілкою другого додаткового відбивача, а смуга приймача з двосторонньої робочої поверхнею встановлена ​​між віссю і гілкою третього додаткового відбивача, а третій додатковий дзеркальний відбивач забезпечений пристроєм повороту навколо своєї осі.

Для збільшення ефективності сонячного модуля з концентратором в сонячному модулі з концентратором третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

Для збільшення ефективності сонячного модуля з концентратором краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

Для збільшення ефективності в сонячному модулі з концентратором третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

Для збільшення ефективності в сонячному модулі з концентратором осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

Для збільшення тривалості роботи сонячного модуля з концентратором третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.

В іншому варіанті в сонячному модулі з концентратором, що містить основний лінійно-фокусує циліндричний дзеркальний відбивач і приймач випромінювання, встановлений паралельно фокальній осі основного відбивача, між фокальній віссю і гілкою основного дзеркального відбивача встановлені паралельно фокальній осі попарно два або більше додаткових друге і третє дзеркальних напівциліндричних відбивачів, гілки друге додаткових дзеркальних відбивачів з'єднані між собою, утворюючи безперервні смуги з полуцилиндров, які об'єднані з основним відбивачем в єдину оптичну концентрують систему, всередині кожного другого додаткового полуціліндріческого відбивача встановлений третій напівциліндричний дзеркальний відбивач таким чином, що гілки кожного третього додаткового дзеркального відбивача встановлені між оптичною віссю і гілкою відповідного другого додаткового дзеркального відбивача, а смуга приймача випромінювання встановлена ​​між оптичною віссю і гілкою кожного третього додаткового дзеркального відбивача.

Для збільшення ефективності сонячного модуля з концентратором в сонячному модулі з концентратором третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

Для збільшення ефективності сонячного модуля з концентратором краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

Для збільшення ефективності в сонячному модулі з концентратором третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

Для збільшення ефективності в сонячному модулі з концентратором осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

У сонячному модулі з концентратором для збільшення ефективності третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

Для збільшення тривалості роботи сонячного модуля з концентратором третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.

Сонячний модуль з концентратором встановлений на балконі будівлі, або встановлений у вигляді стіни будівлі, або встановлений під прозорим дахом будівлі, а фокальна площина нахилена до горизонтальної площини під кутом 113,5 ° - , де - Широта місцевості, при горизонтальному розташуванні сонячного модуля і під кутом 113,5 ° - - При вертикальному розташуванні модуля, де - Апертурний кут концентратора.

В іншому варіанті виконання фокальна площина Параболоциліндричні відбивача нахилена до горизонтальної площини під кутом 66,5 ° - при вертикальному розташуванні сонячного модуля. Для отримання гарячої води і опалення сонячний модуль з концентратором містить приймач у вигляді пластини металевого абсорбера з покриттям на двох сторонах пластини, оточеній з двох сторін прозорою теплоізолюючих оболонкою. Приймач має канали для протікання охолоджуючої рідини або повітря.

Для комбінованого виробництва електричної енергії і теплоти на металевій пластині закріплені з двох сторін скоммутірованние сонячні елементи з покриттям.

Для отримання електричної енергії сонячний модуль має приймач з скоммутірованних сонячних елементів з двосторонньої робочої поверхнею, які укладені в прозору оболонку.

Для збільшення ефективності перетворення сонячної енергії в електричну енергію і тепло сонячний модуль містить два або більше приймача з металевим абсорбером, у яких канали для протікання охолоджуючої рідини з'єднані послідовно і паралельно таким чином, що потік охолоджуючої рідини спрямований від приймача з сонячними елементами до приймача з просвітлює покриттям.

Для збільшення тривалості роботи сонячного модуля з концентратором в стаціонарному положенні третій напівциліндричний дзеркальний відбивач повертають навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при висвітленні концентрованим випромінюванням тильній опуклою поверхні третього полуціліндріческого відбивача.

Суть винаходу пояснюється кресленнями.

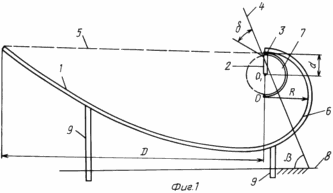

На фіг. 1 представлений загальний вигляд сонячного модуля з концентратором, де основний дзеркальний відбивач виконаний у вигляді однієї гілки Параболоциліндричні концентратора з апертурним кутом 36 ^o, а краю смуги приймача випромінювання збігаються з оптичною віссю і гілкою третього дзеркального відбивача.

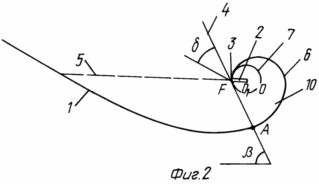

На фіг. 2 - сонячний модуль з концентратором, де дзеркальний відбивач складається з двох різновеликих частин, а краю смуги приймача випромінювання збігаються з фокальній віссю Параболоциліндричні концентратора і віссю третього дзеркального полуціліндріческого відбивача.

На фіг. 3 - сонячний модуль з концентратором, де основний дзеркальний відбивач виконаний у вигляді однієї гілки Параболоциліндричні відбивача і забезпечений другим і третім напівциліндричними дзеркальними відбивачами, а смуга приймача випромінювання встановлена ​​в площині симетрії Параболоциліндричні концентратора між його гілкою і оптичною віссю третього полуціліндріческого відбивача.

На фіг. 4 - сонячний модуль з концентратором, де краю смуги приймача випромінювання збігаються з оптичними осями другої і третьої дзеркальних напівциліндричних відбивачів.

На фіг. 5 - сонячний модуль з концентратором, де смуга приймача випромінювання встановлена ​​між гілкою і оптичною віссю третього дзеркального полуціліндріческого відбивача.

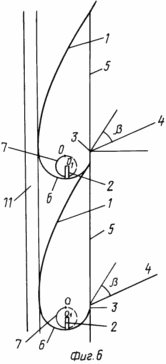

На фіг. 6 - сонячні модулі з концентраторами, встановлені вертикально у вигляді стіни будівлі один над одним, у кожного модуля смуга приймача випромінювання встановлена ​​у вертикальній площині між оптичною віссю і гілкою третього дзеркального полуціліндріческого відбивача.

На фіг. 7 - сонячний модуль з концентратором, встановлений на балконі будівлі.

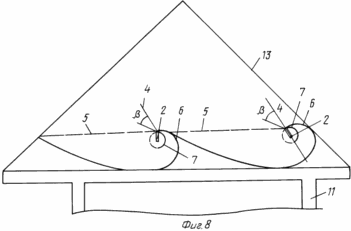

На фіг. 8 - сонячний модуль з концентратором, встановлений під прозорим дахом будівлі.

На фіг. 1 сонячний модуль з концентратором містить основний фокусує Параболоциліндричні дзеркальний відбивач 1 з апертурним кутом , Приймачем з двосторонньої робочої поверхнею 2, фокальній віссю 3 і фокальною площиною відбивача 4.

Ширина сонячного модуля в горизонтальній площині дорівнює ширині D модуля 5 концентратора плюс радіус R другого полуціліндріческого відбивача 6 з оптичною шириною d, приймач 2 встановлений перпендикулярно площині модуля 5 між фокальній віссю 3 і віссю O ₁ третього полуціліндріческого дзеркального відбивача 7.

Фокальна площина 3 нахилена до горизонтальної площини 8 під кутом .

кут може змінюватися в межах від ₁ = 113,75 ° - до ₂ = 66,25 ° - + . В першому випадку ₁ фокальна площина 4 Параболоциліндричні концентратора 1 спрямована на положення Сонця 22 червня (літнє сонцестояння), у другому випадку ₂ - гілка Параболоциліндричні концентратора 1 спрямована на положення Сонця 22 грудня (зимове сонцестояння).

Сонячний модуль з концентратором 1 кріпиться до горизонтальної площини 8 за допомогою опор 9.

На фіг. 2 сонячний модуль з концентратором містить лінійно-фокусує дзеркальний відбивач, що складається з Параболоциліндричні дзеркального відбивача 1 з фокальній віссю 3 і розташованого за фокальною площиною 4 кругового циліндричного відбивача 10 з радіусом R _1, рівним фокусної відстані AF Параболоциліндричні концентратора.

Для збільшення концентрації сонячного випромінювання сонячний модуль містить другий напівциліндричний відбивач 6 з радіусом R = AF / 2 = OF і третій напівциліндричний відбивач 7 з радіусом R ₂ = FO ₁ = R _2/2. Приймач випромінювання 2 має ширину d = R ₂ і встановлений в площині модуля 5 між фокальній віссю 3 Параболоциліндричні відбивача 1 і оптичною віссю O ₁ третього дзеркального відбивача 7.

На фіг. 3 сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3, встановлений в фокальній площині 4 приймач з двосторонньої робочої поверхнею 2, другий напівциліндричний дзеркальний відбивач 6 з центром О, радіус R = OF = AF / 2 якого дорівнює половині фокусної відстані AF Параболоциліндричні відбивача 1. При введенні третього полуціліндріческого дзеркального концентратора 7 площа приймача 2 зменшується в два рази і зростає коефіцієнт геометричній концентрації.

На фіг. 4 сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3, приймач з двосторонньої робочої поверхнею 2, встановлений в фокальній площині 4, два других напівциліндричних дзеркальних відбивача 6 і два третіх напівциліндричних відбивача 7, що мають спільну точку перетину гілок в точці О , причому OF = AO. Краї смуги приймача випромінювання 2 збігаються з оптичними осями ₁ третє дзеркальних відбивачів 7.

На фіг. 5 сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3, встановлений вертикально приймач з двосторонньої робочої поверхнею 2, другий і третій напівциліндричні дзеркальні відбивачі 6 і 7, причому краю смуги приймача випромінювання збігаються з оптичною віссю O ₁ і гілкою третього дзеркального відбивача 7.

кут нахилу фокальній площині 4 Параболоциліндричні концентратора 1 до горизонтальної площини змінюється від ₁ = 66,25 ° - до ₂ = 113,75 ° - - . кут ₁ відповідає орієнтації фокальній площині на положення Сонця 22 грудня і кут ₂ відповідає орієнтації гілки Параболоциліндричні концентратора 1 на положення Сонця 22 червня.

На фіг. 6 сонячні модулі з Параболоциліндричні концентраторами 1 встановлені в вертикальній стіні будівлі 11. Кожен сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3, приймач з двосторонньої робочої поверхнею 2, другий і третій напівциліндричні дзеркальні відбивачі 6 і 7. Фокальна площину 4 Параболоциліндричні концентратора 1 нахилена до горизонтальної площини під кутом , де має значення від ₁ = 66,25 ° - до ₂ = 113,75 ° - - .

На фіг. 7 сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3, приймач з двосторонньої робочої поверхнею 2, другий і третій напівциліндричні дзеркальні відбивачі 6 і 7. Сонячний модуль з концентратором встановлений на балконі 12 будівлі 11. Приймач 2 встановлений в площині симетрії ГО ₁ полуціліндріческого другого дзеркального відбивача 6 між оптичною віссю O ₁ і гілкою третього відбивача 7.

На фіг. 8 сонячні модулі з концентратором встановлені під прозорим дахом 13 будівлі 11. Кожен сонячний модуль з концентратором містить фокусує Параболоциліндричні дзеркальний відбивач 1 з фокальній віссю 3. Приймач з двосторонньої робочої поверхнею 2 встановлений в фокальній площині між фокальній віссю 3 і гілкою третього полуціліндріческого дзеркального відбивача 7 .

Приймач 2 виконаний у вигляді пластини металевого абсорбера з покриттям на двох сторонах, оточеного з двох сторін прозорою теплоізолюючих оболонкою. Приймач має канали для протікання води або для обдування повітрям.

В іншому варіанті виконання приймача 2 на металевій пластині абсорбера встановлені з двох сторін замість просветляющего покриття скоммутірованние сонячні елементи з покриттям.

Ще в одному варіанті конструкції в якості приймача 2 встановлені скоммутірованние сонячні елементи з двосторонньої робочої поверхнею.

Сонячний модуль з концентратором працює наступним чином.

Параболоциліндричні концентратор 1 з фокальній віссю 3 (фіг. 1), орієнтованої із заходу на схід, концентрує сонячне випромінювання в межах апертурного кута на приймачі 2. Сонячне випромінювання 22 червня концентрується на фокальній осі 3. У міру зменшення відмінювання Сонця в межах апертурного кута смуга концентрованого випромінювання переміщується від фокальної осі уздовж приймача 2. Циліндричні відбивачі 6 і 7 збільшують концентрацію сонячного випромінювання при низькому відмінюванні Сонця, коли сонячне випромінювання падає на частину відбивачів 6 і 7, віддалених від фокальної осі 3. Приймач 2 перетворює сонячну енергію в теплову і електричну енергію. Для збільшення тривалості роботи сонячного модуля з концентратором в стаціонарному положенні третій напівциліндричний дзеркальний відбивач 7 повертають навколо його оптичної осі O ₁ на 180 ^o при проходженні сконцентрованого сонячного випромінювання через оптичну вісь Про другого полуціліндріческого відбивача 6 і його висвітленні, а й при попаданні концентрованого випромінювання на тильну опуклу поверхню третього полуціліндріческого відбивача 7.

Час роботи сонячного модуля в стаціонарному стані визначається співвідношенням T ₀ = 365 / 94, де Т ₀ - кількість днів роботи, а - Апертурний кут концентратора в градусах.

Для сонячних модулів час стаціонарної роботи Т ₀ одно часу переміщення смуги концентрованого випромінювання уздовж приймача 2 з двох його сторін послідовно.

Для сонячних модулів з додатковими другим 6 і третім 7 напівциліндричними відбивачами на фіг.1 смуга концентрованого сонячного випромінювання протягом часу Т _0/4 потрапляє на одну поверхню приймача 2, а протягом часу з Т _0/4 до Т _0/2 перевідбивається з допомогою третього додаткового дзеркального відбивача 7 на протилежну робочу поверхню приймача 2. в результаті площа приймача 2 зменшується в 2 рази і зростає коефіцієнт концентрації. При зниженні кута відмінювання Сонця сонячне випромінювання, сконцентроване Параболоциліндричні концентратором 1, переміщається в фокальній площині 4 від фокальної осі 3 вниз. Після закінчення часу Т = Т _0/2 при переході концентрованого випромінювання вниз через оптичну вісь Про другого полуціліндріческого відбивача повертають на 180 ^o навколо осі O ₁ третій напівциліндричний дзеркальний відбивач 7. При цьому сконцентроване сонячне випромінювання відбивається від другого додаткового дзеркального відбивача 6 і потрапляє на третій дзеркальний відбивач 7 і приймач 2 з двосторонньої робочої поверхнею. Ефективність використання сонячного випромінювання збільшується за рахунок перерозподілу концентрованого випромінювання на напівциліндричні відбивачі 6 або 7 і більше однорідного і рівномірного освітлення приймача 2.

Коефіцієнт геометричній концентрації дорівнює

K _геом = D / d = 8/1-cos (2 ).

для ° = 24, 32, 36 ° значення геометричній концентрації складають 24,2, 14,2 і 11,6 відповідно, тобто введення третього дзеркального концентратора збільшує коефіцієнт концентрації до 11,6 - 24,2-кратною.

Приклади конкретного виконання сонячного модуля з концентратором.

1. Сонячний фотоелектричний модуль з Параболоциліндричні концентратором 1 має розмір модуля 5 1,25 · 1,2 м, довжину 1,25 м, апертурний кут 36 ^o, діаметр другого додаткового полуціліндріческого відбивача 200 мм, а ширина приймача випромінювання 2 дорівнює 100 мм. Як смуги приймача 2 встановлені вертикально (фіг. 1) 36 скоммутірованних сонячних елементів розміром 25 · 100 мм в скляній оболонці шириною 110 мм і загальною довжиною 900 мм.

Сонячний модуль на широті Москви орієнтований на південь таким чином, що фокальна площина 4 нахилена до горизонтальної поверхні під кутом 58 ^o. Час роботи в стаціонарному стані для широти Москви = 55 ° становить 9 місяців, з 7 лютого по 7 грудня. Через 4,5 місяця роботи - 15 квітня і 30 серпня - повертають третій додатковий дзеркальний відбивач 7 навколо осі O ₁ на 180 ^o. З 15 квітня по 30 серпня третій дзеркальний відбивач 7 встановлено в положенні, показаному на фіг. 1-4 суцільною лінією, а в період з 30 серпня до 15 квітня третій дзеркальний відбивач 7 встановлено в положенні, показаному на фіг. 1-4 пунктирною лінією. Електрична потужність електричного модуля дорівнює 100 Вт, напруга 12 В, коефіцієнт геометричній концентрації 11,6, оптичний ККД 0,8, фактичний коефіцієнт концентрації 9,28.

2. Сонячний теплової модуль з Параболоциліндричні концентратором 1 на фіг. 5, 6 встановлений на широті м.Геленджика з апертурою = 24 °, має приймач 2 у вигляді абсорбера з пластини алюмінію завтовшки 2 мм, в центрі якої зварюванням приєднана трубка з латуні діаметром 15 мм. Абсорбер має з двох сторін покриття, що просвітлює і захисне покриття із загартованого скла товщиною 3 мм з покриттям, що відображає ІК-випромінювання. Ширина D модуля дорівнює 2,16 м, довжина 2,5 м. При вертикальному розташуванні приймача 2 шириною 100 мм, радіусами другого відбивача 400 мм і третього відбивача 200 мм коефіцієнт геометричній концентрації дорівнює 24,2. Фокальна площина 4 нахилена до горизонтальної площини під кутом 45 ^o. Час стаціонарної роботи становить 6 місяців, з 22 березня по 22 вересня, а теплова потужність модуля дорівнює 4 кВт, температура води на виході з абсорбера 95 ^o С.

Протягом часу з 7 травня по 7 серпня третій дзеркальний відбивач 7 працює в положенні, показаному на фіг. 5, 6 пунктирною лінією, а з 22 березня по 7 травня і з 7 серпня по 22 вересня працює в положенні, показаному на фіг. 5, 6 суцільною лінією.

У порівнянні з прототипом при використанні двосторонніх приймачів 2 вдається спростити конструкцію стаціонарного концентратора, використовуючи одну гілку параболи, зменшити фокусна відстань модуля, збільшити ступінь концентрації випромінювання і за рахунок зниження площі приймача знизити вартість сонячної модуля.

ФОРМУЛА ВИНАХОДУ

1. Сонячний модуль з концентратором, що містить основний лінійно-фокусує Параболоциліндричні дзеркальний відбивач і приймач у вигляді смуги, встановлений паралельно фокальній осі основного відбивача, який відрізняється тим, що основний дзеркальний відбивач виконаний у вигляді однієї гілки Параболоциліндричні відбивача з апертурним кутом менше 48 ^o і забезпечений другим напівциліндричним дзеркальним відбивачем, краю гілок якого збігаються з фокальній віссю і гілкою основного Параболоциліндричні відбивача, оптична вісь другого дзеркального відбивача паралельна фокальній осі основного відбивача і розташована на середині відстані між фокальній віссю і гілкою основного дзеркального відбивача, а між оптичною віссю і гілкою другого дзеркального відбивача встановлений паралельно фокальній осі третій дзеркальний напівциліндричний відбивач, краї якого збігаються з оптичною віссю і гілкою другого дзеркального відбивача, а смуга приймача з двосторонньою поверхнею встановлена ​​між віссю і гілкою третього дзеркального відбивача, причому третій дзеркальний відбивач забезпечений пристроєм повороту навколо своєї осі.

2. Сонячний модуль з концентратором по п.1, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

3. Сонячний модуль з концентратором по п.1, що відрізняється тим, що краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

4. Сонячний модуль з концентратором по п.1, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

5. Сонячний модуль з концентратором по п.1, що відрізняється тим, що третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

6. Сонячний модуль з концентратором по п.1, що відрізняється тим, що осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

7. Сонячний модуль з концентратором по п.1, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

8. Сонячний модуль з концентратором за допомогою одного з пп.1-7, що відрізняється тим, що третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.

9. Сонячний модуль з концентратором, що містить основний лінійно-фокусує циліндричний дзеркальний відбивач і приймач випромінювання, встановлений паралельно фокальній осі основного відбивача, який відрізняється тим, що основний відбивач виконаний з двох різновеликих частин, причому більша частина відбивача виконана у вигляді однієї гілки Параболоциліндричні відбивача, а менша частина - у вигляді кругового циліндричного відбивача з віссю, що збігається з фокальній віссю Параболоциліндричні відбивача, основний дзеркальний відбивач забезпечений другим і третім додатковими відбивачами, осі яких паралельні фокальній осі, вісь другого додаткового відбивача розташована на середині площині, що з'єднує фокальную вісь основного відбивача і лінію перетину країв основного і другого додаткового відбивачів, краю гілок третього додаткового відбивача збігаються з віссю і гілкою другого додаткового відбивача, смуга приймача з двосторонньої робочої поверхнею встановлена ​​між віссю і гілкою третього додаткового відбивача, а третій додатковий дзеркальний відбивач забезпечений пристроєм повороту навколо своєї осі.

10. Сонячний модуль з концентратором по п.9, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

11. Сонячний модуль з концентратором по п.9, що відрізняється тим, що краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

12. Сонячний модуль з концентратором по п.9, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

13. Сонячний модуль з концентратором по п.9, що відрізняється тим, що третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

14. Сонячний модуль з концентратором по п.9, що відрізняється тим, що осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

15. Сонячний модуль з концентратором по п.9, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

16. Сонячний модуль з концентратором за допомогою одного з пп.9-15, що відрізняється тим, що третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.

17. Сонячний модуль з концентратором, що містить основний лінійно-фокусує циліндричний дзеркальний відбивач і приймач випромінювання, встановлений паралельно фокальній осі основного відбивача, який відрізняється тим, що між фокальній віссю і гілкою основного дзеркального відбивача встановлені паралельно фокальній осі попарно два або більше додаткових друге і третє дзеркальних напівциліндричних відбивача, гілки друге додаткових дзеркальних відбивачів з'єднані між собою, утворюючи безперервні смуги з полуцилиндров, які об'єднані з основним відбивачем в єдину оптичну концентрують систему, всередині кожного другого додаткового полуціліндріческого відбивача встановлений третій напівциліндричний дзеркальний відбивач так, що гілки кожного третього додаткового дзеркального відбивача встановлені між оптичною віссю і гілкою відповідного другого додаткового дзеркального відбивача, а смуга приймача випромінювання встановлена ​​між оптичною віссю і гілкою кожного третього додаткового дзеркального відбивача.

18. Сонячний модуль з концентратором по п.17, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між осями основного та другого додаткового відбивачів, а смуга приймача встановлена ​​між осями основного та третього відбивачів.

19. Сонячний модуль з концентратором по п.17, що відрізняється тим, що краю третього додаткового відбивача збігаються з фокальній віссю основного відбивача і віссю другого додаткового відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

20. Сонячний модуль з концентратором по п.17, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі між віссю другого додаткового відбивача і краєм основного відбивача, а смуга приймача встановлена ​​між осями другої і третьої додаткових відбивачів.

21. Сонячний модуль з концентратором по п.17, що відрізняється тим, що третій додатковий відбивач встановлений між віссю другого додаткового відбивача і гілкою основного відбивача, а смуга приймача встановлена ​​між віссю третього додаткового відбивача і гілкою основного відбивача.

22. Сонячний модуль з концентратором по п.17, що відрізняється тим, що осі додаткового відбивача і смуга приймача встановлені паралельно фокальній осі в фокальній площині основного відбивача.

23. Сонячний модуль з концентратором по п.17, що відрізняється тим, що третій додатковий відбивач встановлений паралельно фокальній осі в площині симетрії між віссю і вершиною другого додаткового відбивача, а пластина приймача встановлена ​​в площині симетрії другого додаткового відбивача.

24. Сонячний модуль з концентратором за допомогою одного з пп.17-23, що відрізняється тим, що третій напівциліндричний дзеркальний відбивач виконаний з можливістю повороту навколо оптичної осі на 180 ^o при проходженні концентрованого сонячного випромінювання через оптичну вісь другого полуціліндріческого відбивача і його висвітленні, а й при попаданні концентрованого сонячного випромінювання на тильну опуклу сторону третього полуціліндріческого відбивача.
